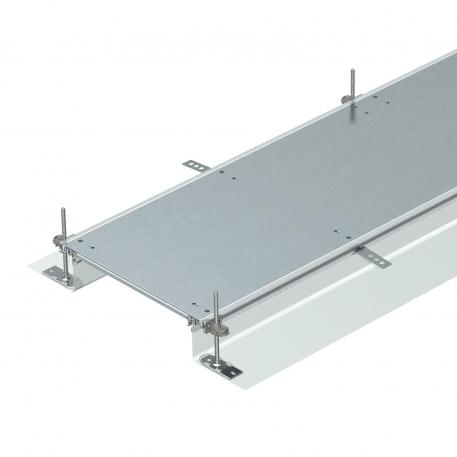

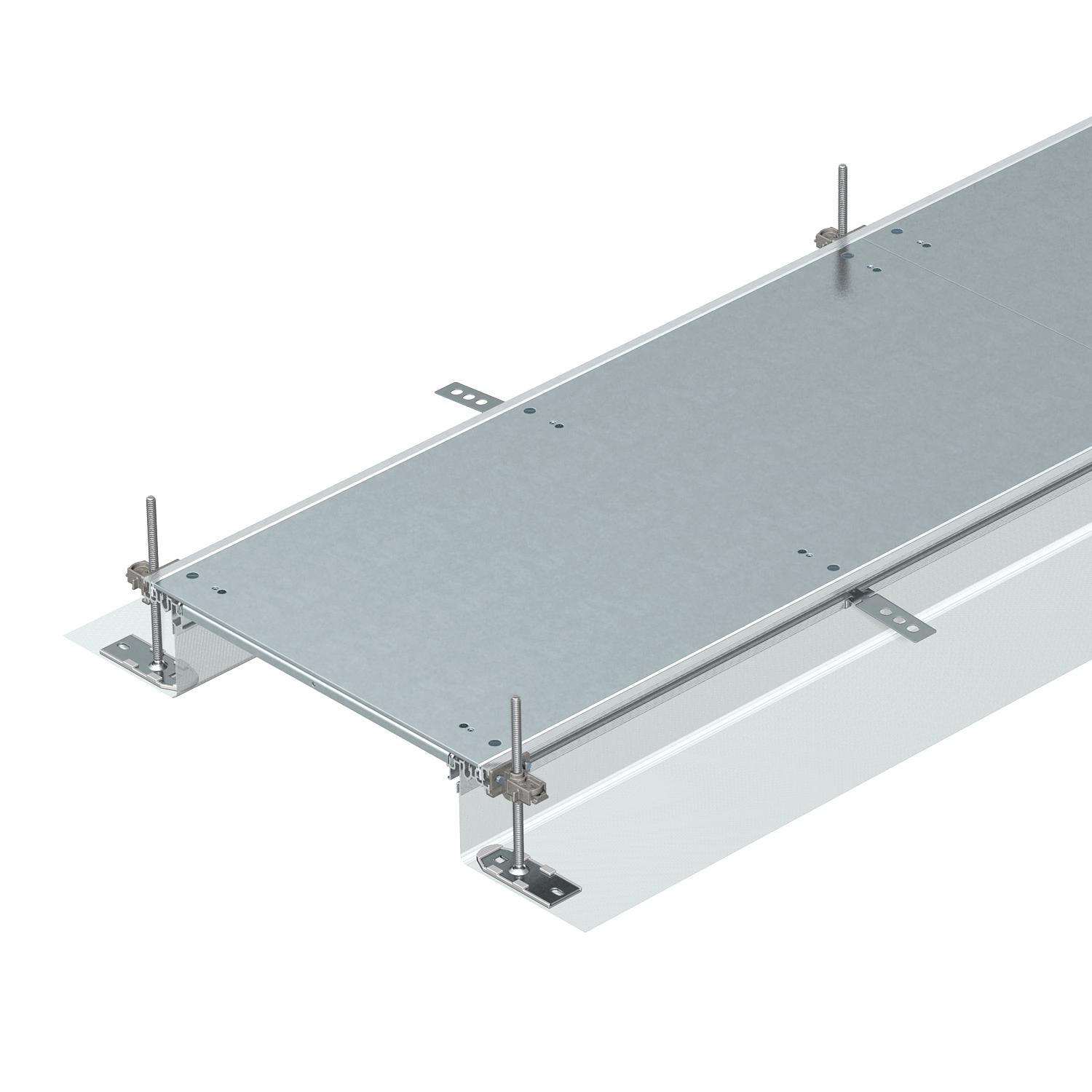

Jedinica kanala, prazna, uskočna, visina 40-140 mm 2400 | 300 | 40 | 140 | 3

Jedinica kanala, prazna, uskočna, visina 40-140 mm

Br.art. 7424042 | EAN 4012195243120

Br.art. / Tip

Dužina	2400 mm

Širina

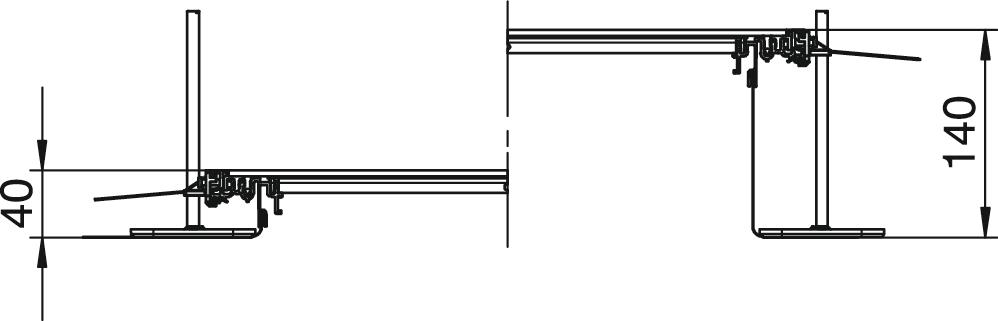

Visina kanala min.	40 mm

Visina kanala maks.	140 mm

Poklopci	3

Opis proizvoda

Opis proizvoda

Za montažu spremna jedinica kanala ispod košuljice za sprovođenje kablova koja se sastoji od 3 sistemska poklopca, dva bočna profila sa fleksibilnom bočnom stranicom od metalne mrežice, priključnih profila podne obloge sa H = 3 mm. Za suve prostorije u zatvorenom prostoru sa podovima sa suvim održavanjem. Sa odgovarajućim sistemskim priborom i za podove sa mokrim održavanjem. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 anker vijaka za košuljicu i 3 zaptivke poklopaca kod jedinica kanala 200, 300 i 400 ili 6 potpornika za spojeve poklopaca kod širine kanala 500 i 600. Neophodni elementi za nivelaciju (obratiti pažnju na visinu nivelacije) za nosače poklopaca 500 i 600 nisu sadržani u obimu isporuke i moraju se naručiti posebno. Poklopci kanala su opremljeni uklopnim oprugama, uključujući i nominalnu širinu 400.

Tehnički podaci

Tehnički podaci

Debljina materijala poklopca	4
Dimenzija	2400x300x140
Dužina	2400 mm
Materijal	Čelik
Minimalna visina betonske košuljice	40
Mogućnost ugradnje zaptivke	da
Montažni otvor	bez
Namenjeno za elastičnu fugu	ne
Nivelaciona oblast maks.	140 mm
Nivelaciona oblast min.	40 mm
Održavanje poda	mokro
Odvojivo	da
Podna ploča	ne

Poklopac može da se skine	da
Poklopac za montažni otvor	ne
Poklopci	3
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	da
Sa ispustom	da
Sa izjednačavanjem potencijala	ne
Sa pregradom	ne
Sa priključnim otvorom	ne
Širina	300 mm
Ugradni otvor za nazidnu kasetu	ne
Visina kanala maks.	140 mm
Visina kanala min.	40 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina kanala min.	Visina kanala maks.	Poklopci	Br.art.	Količina	malo pakovanje
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Modul za ugaonu račvu na levo, visina 40-150 mm	OKA-G30040150FBL	7423952	Komad	1 Komad
Modul za ugaonu račvu na desno, visina 40-150 mm	OKA-G30040150FBR	7423972	Komad	1 Komad
Završni komad kanala, visina 40-150 mm	OKA-G30040150ES	7424282	Komad	1 Komad
Ugradna jedinica za GES4, visina 40-140 mm	OKA-G A 40140 4	7424320	Komad	1 Komad
Ugradna jedinica za GES6, visina 40-140 mm	OKA-G A 40140 6	7424322	Komad	1 Komad
Ugradna jedinica za GES9, visina 40-140 mm	OKA-G A 40140 9	7424324	Komad	1 Komad
Ugradna jedinica za GESR9, visina 40-140 mm	OKA-G A 40140R9	7424326	Komad	1 Komad
Modul za T račvu kanala	OKA FB2 TX	7424821	Komad	1 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 40-70 mm	NE DSU2 4030	7424840	Komad	3 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 60-110 mm	NE DSU2 6050	7424842	Komad	3 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 100-175 mm	NE DSU2 10075	7424844	Komad	3 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
Pregrada 135 FS	TSG 135 FS	6062132	m	3 m
Podizač, 300 N	WZ 1029	7408634	Komad	1 Komad
