Jedinica kanala, prazna, visina 40-140 mm 2400 | 400 | 40 | 140 | 3

Jedinica kanala, prazna, visina 40-140 mm

Br.art. 7424004 | EAN 4012195242949

Br.art. / Tip

Dužina	2400 mm

Širina

Visina kanala min.	40 mm

Visina kanala maks.	140 mm

Poklopci	3

Opis proizvoda

Opis proizvoda

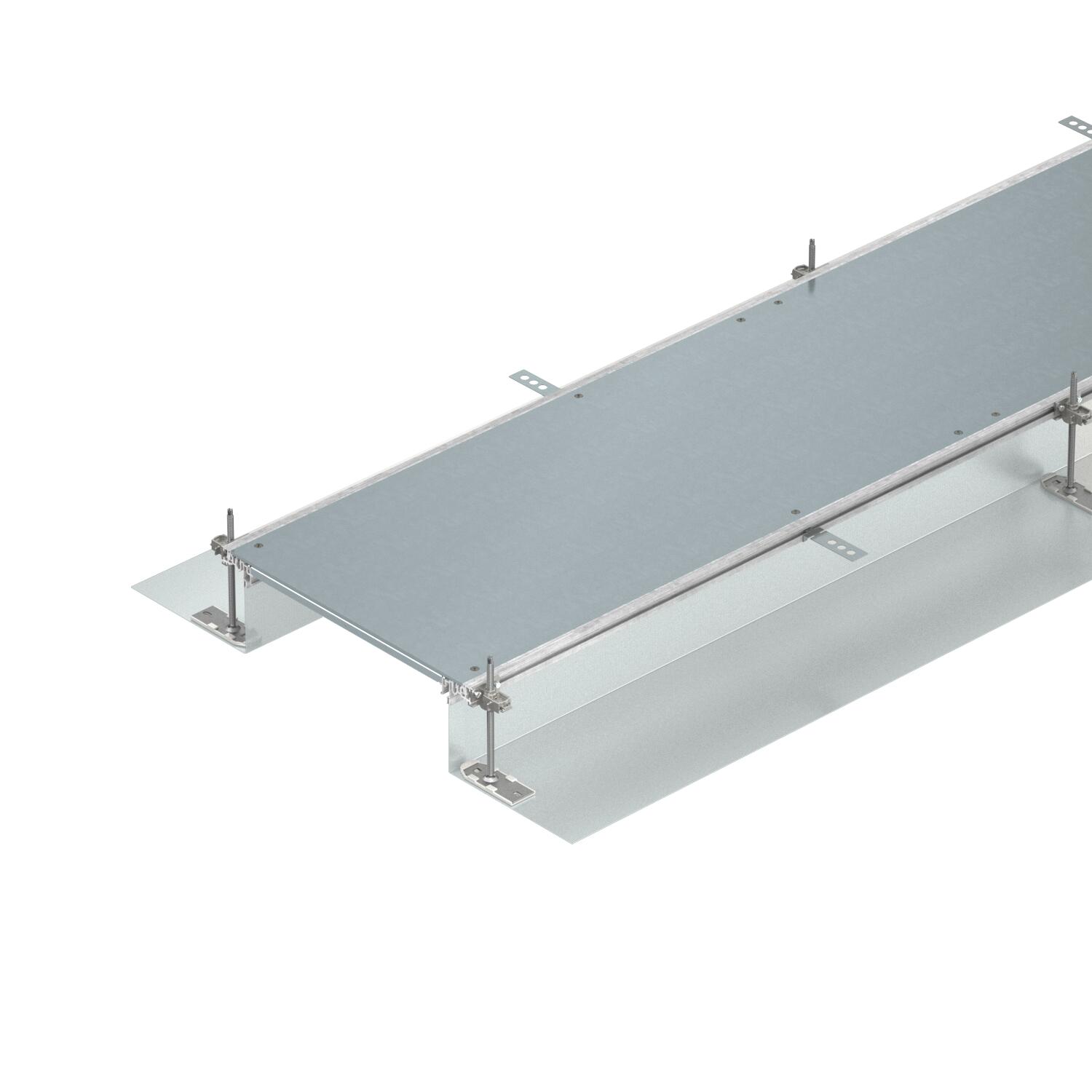

Za montažu spremna jedinica kanala za sprovođenje kablova koja se sastoji od 3 slepa poklopca, dva bočna profila sa fleksibilnom bočnom stranicom od metalne mrežice, priključnih profila podne obloge sa H = 3 mm. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 anker vijaka za košuljicu i 3 zaptivke poklopaca kod jedinica kanala 200, 300 i 400 ili 6 potpornika za spojeve poklopaca kod širine kanala 500 i 600. Neophodni elementi za nivelaciju (obratiti pažnju na visinu nivelacije) za potporne nosače poklopaca 400, 500 i 600 nisu sadržani u obimu isporuke i moraju se naručiti posebno. Poklopci kanala su prilikom isporuke zašrafljeni.

Tehnički podaci

Tehnički podaci

Debljina materijala poklopca	4
Dimenzija	2400x400x140
Dužina	2400 mm
Materijal	Čelik
Minimalna visina betonske košuljice	40
Mogućnost ugradnje zaptivke	da
Montažni otvor	bez
Namenjeno za elastičnu fugu	ne
Nivelaciona oblast maks.	140 mm
Nivelaciona oblast min.	40 mm
Odvojivo	da
Podna ploča	ne
Poklopac može da se skine	da

Poklopac za montažni otvor	ne
Poklopci	3
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	ne
Sa ispustom	da
Sa izjednačavanjem potencijala	ne
Sa pregradom	ne
Sa priključnim otvorom	ne
Širina	400 mm
Ugradni otvor za nazidnu kasetu	ne
Visina kanala maks.	140 mm
Visina kanala min.	40 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina kanala min.	Visina kanala maks.	Poklopci	Br.art.	Količina	malo pakovanje
OKA-G20040140	2400 mm	200 mm	40 mm	140 mm	3	7424000	m	2,4 m
OKA-G30040140	2400 mm	300 mm	40 mm	140 mm	3	7424002	m	2,4 m
OKA-G40040140	2400 mm	400 mm	40 mm	140 mm	3	7424004	m	2,4 m
OKA-G50040140	2400 mm	500 mm	40 mm	140 mm	3	7424006	m	2,4 m
OKA-G60040140	2400 mm	600 mm	40 mm	140 mm	3	7424008	m	2,4 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Modul za ugaonu račvu na levo, visina 40-150 mm	OKA-G40040150FBL	7423954	Komad	1 Komad
Modul za ugaonu račvu na desno, visina 40-150 mm	OKA-G40040150FBR	7423974	Komad	1 Komad
Završni komad kanala, visina 40-150 mm	OKA-G40040150ES	7424284	Komad	1 Komad
Ugradna jedinica za GES4, visina 40-140 mm	OKA-G A 40140 4	7424320	Komad	1 Komad
Ugradna jedinica za GES6, visina 40-140 mm	OKA-G A 40140 6	7424322	Komad	1 Komad
Ugradna jedinica za GES9, visina 40-140 mm	OKA-G A 40140 9	7424324	Komad	1 Komad
Ugradna jedinica za GESR9, visina 40-140 mm	OKA-G A 40140R9	7424326	Komad	1 Komad
Modul za T račvu kanala	OKA FB2 TX	7424821	Komad	1 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 40-70 mm	NE DSU2 4030	7424840	Komad	3 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 60-110 mm	NE DSU2 6050	7424842	Komad	3 Komad
Element za nivelaciju za spojeve poklopaca, visine kanala 100-175 mm	NE DSU2 10075	7424844	Komad	3 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
Pregrada 135 FS	TSG 135 FS	6062132	m	3 m
Podizač, 300 N	WZ 1029	7408634	Komad	1 Komad
