Jedinica kanala za GESR9, visina 40-140 mm
Br.art. 7424242 | EAN 4012195243724
- Opis proizvoda
-

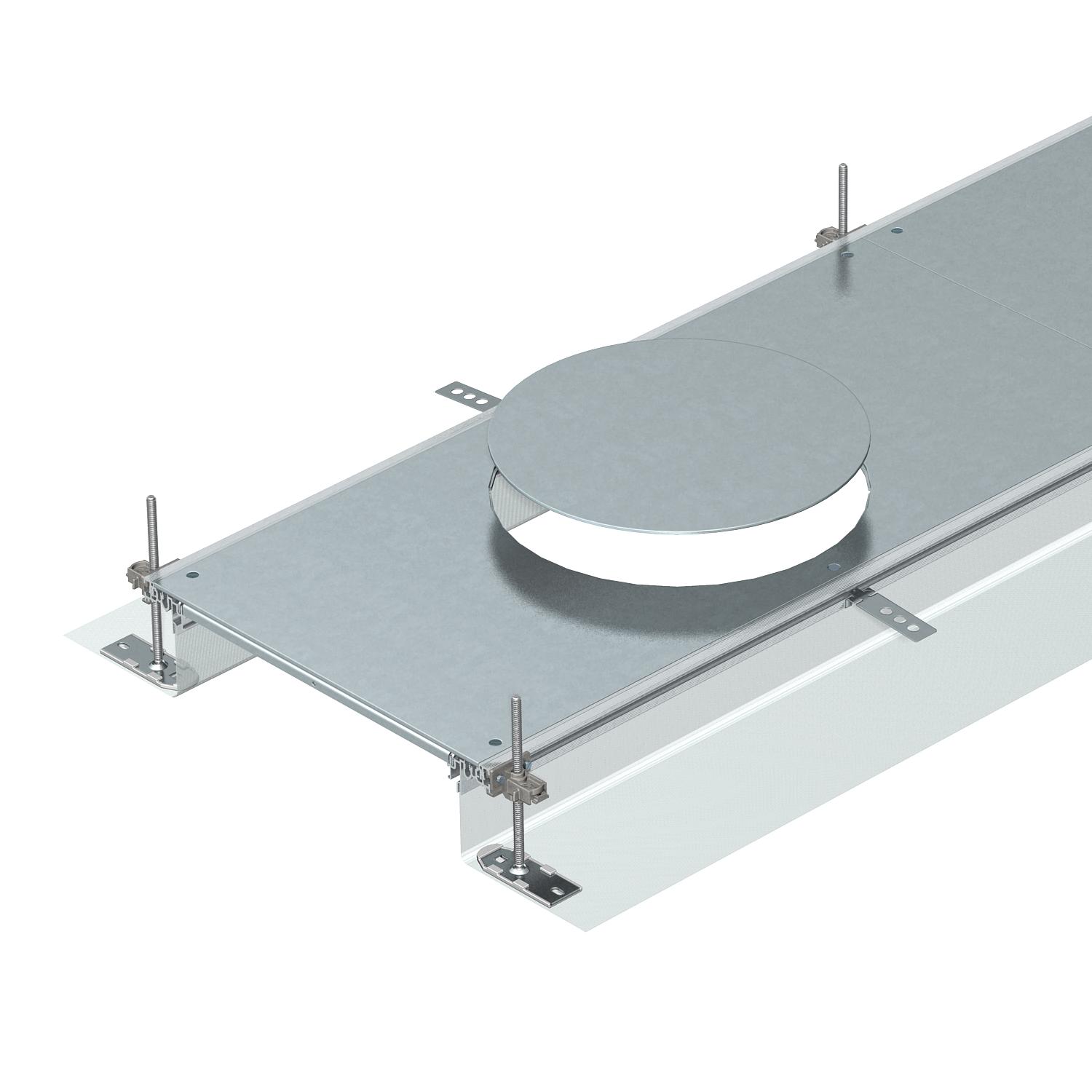

Opis proizvodaZa montažu spremna jedinica kanala sa 3 ili 6 poklopaca za ugradnju uređaja za sprovođenje kablova i ugradnju ugradnih jedinica nominalne veličine R9 sastoji se od dva bočna profila sa fleksibilnim bočnim stranicama od metalne mrežice, priključnih profila podne obloge 4 mm i poklopca kanala sa maskom zatvorenim podnim otvorom. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 anker vijaka za košuljicu i 3 nosača spojeva poklopca kod širine kanala 400 i 6 udarnih potpora poklopca kod širine kanala 500 i 600. Neophodni elementi za nivelaciju (obratiti pažnju na visinu nivelacije) za nosače spojeva poklopaca 400, 500 i 600 nisu sadržani u obimu isporuke i moraju posebno da se naruče. Poklopci kanala su prilikom isporuke zašrafljeni.
-
- Tehnički podaci
-
Tehnički podaci

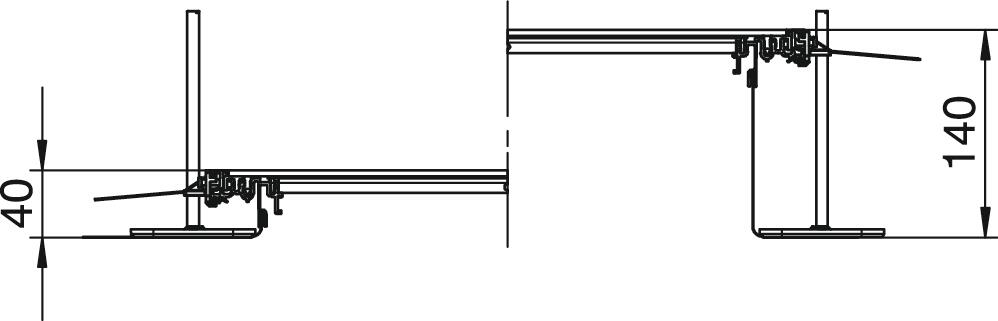

Debljina materijala poklopca 4 Dimenzija 2400x500x140 Dužina 2400 mm Materijal Čelik Minimalna visina betonske košuljice 40 Mogućnost ugradnje zaptivke da Montažni otvor okruglo Montažni otvor za priključak za uređaje Namenjeno za elastičnu fugu ne Nivelaciona oblast maks. 140 mm Nivelaciona oblast min. 40 mm Odvojivo da Podna ploča ne Poklopac može da se skine da Poklopac za montažni otvor da Poklopci 6 Površina hladno pocinkovano Preklopno pričvršćivanje poklopca ne Proj predviđenih ugradnih jedinica 6 Sa ispustom da Sa izjednačavanjem potencijala ne Sa pregradom ne Sa priključnim otvorom da Širina 500 mm Ugradni otvor za nazidnu kasetu ne Visina kanala maks. 140 mm Visina kanala min. 40 mm - Svi tipovi
- Preuzimanja
-
Informativni list OKA-G50040140DR9 / 7424242 , 0.17MB , pdfEU izjava o usaglašenosti OKA-G50040140DR9 / 7424242 , 0.16MB , pdfOdobrenje oznake VDE symbol approval, OKA , 0.18MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
