Nosač kablova MKS 85 FS

Br.art. / Tip	6057101 / MKS 810 FS

Dužina	3000 mm

Širina	100 mm

Debljina lima	1 mm

Održavanje funkcionalnosti	ne

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

MKS 85 = Sistem nosača kablova za srednja opterećenja bočne visine 85 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO₂ otisak (GWP) od kolevke do kapije	5,813 kg CO₂e / 1 Metar
Debljina lima	0,04 in
Debljina lima	1 mm
Dimenzija	85x100x3000
Dimenzija B	100 mm
Dimenzije	85 x 100
Dužina	10 ft
Dužina	3000 mm
Isporučeni pribor	Brza spojnica RLVL 85
Izvedba-za velike raspone	ne
Korisni presek	8300 mm²
Korisni presek	83 cm²
Maß W	100 mm
Materijal	Čelik
Montažna perforacija u podu	da

NATO otvor	ne
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Rastojanje među konzolama 1,5m	1,75 kN/m
Rastojanje među konzolama 1,75m	1,4 kN/m
Rastojanje među konzolama 2,0m	1,1 kN/m
Rastojanje među konzolama 2,5m	0,5 kN/m
Sa poklopcem	ne
Širina	100 mm
Širina	4 in
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	Isporučena spojnica
Visina	85 mm
Visina	3 in
Vrsta spojnice sistema nosača kablova	zašrafljeno

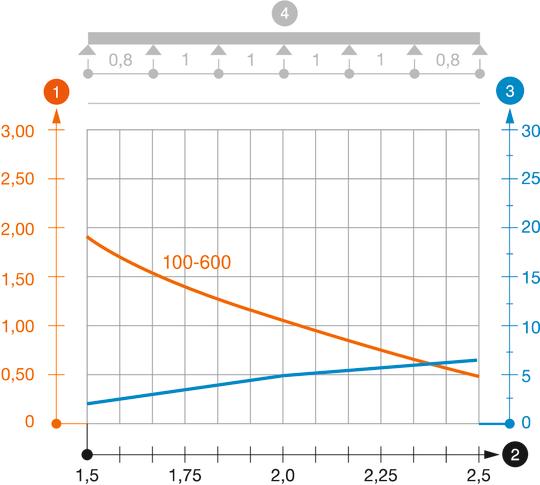

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
od širine 300 mm testirana sa pragom SSLB

Svi tipovi

Tip	Dužina	Širina	Debljina lima	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
MKS 810 FS	3000 mm	100 mm	1 mm	ne	Čelik	hladno pocinkovano	6057101	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Prava i ugaona spojnica FS	RLVL 85 FS	6067123	Komad	10 Komad
Prag FS	SSLB 100 FS	7070205	Komad	20 Komad
Poklopac sa obrtnom bravom FS	DRL 100 FS	6052096	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
