Nosač kablova MKSU 60 FS 3000 | 300 | 1 | ne | Čelik | hladno pocinkovano

Nosač kablova MKSU 60 FS

Br.art. 6063209 | EAN 4012196063734

Br.art. / Tip

Dužina	3000 mm

Širina

Debljina lima	1 mm

Održavanje funkcionalnosti	ne

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

MKSU 60 = sistem nosača kablova za srednje opterećenje, pun, 60 mm bočna visina. Spojnice se naručuju posebno, po potrebi.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Tehnički podaci

Tehnički podaci

Bočne perforacije	ne
Boja	cink
CO₂ otisak (GWP) od kolevke do kapije	8,101 kg CO₂e / 1 Metar
Debljina lima	1 mm
Debljina lima	0,04 in
Dimenzija	60x300x3000
Dimenzija B	300 mm
Dimenzije	60 x 300
Dužina	10 ft
Dužina	3000 mm
Izvedba-za velike raspone	ne
Korisni presek	178 cm²
Korisni presek	17800 mm²
Materijal	Čelik
Montažna perforacija u podu	ne
NATO otvor	ne

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Rastojanje među konzolama 1,5m	1,5 kN/m
Rastojanje među konzolama 1,75m	1,25 kN/m
Rastojanje među konzolama 2,0m	1 kN/m
Rastojanje među konzolama 2,5m	0,5 kN/m
Sa poklopcem	ne
Širina	12 in
Širina	300 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	2 in
Visina	60 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

Dijagram opterećenja perforiranog nosača kablova tipa MKSU 60 FS FT

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina lima	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
MKSU 610 FS	3000 mm	100 mm	1 mm	ne	Čelik	hladno pocinkovano	6063160	m	3 m
MKSU 620 FS	3000 mm	200 mm	1 mm	ne	Čelik	hladno pocinkovano	6063187	m	3 m
MKSU 630 FS	3000 mm	300 mm	1 mm	ne	Čelik	hladno pocinkovano	6063209	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Brza spojnica FS	RLVK 60 FS	6067093	Komad	10 Komad

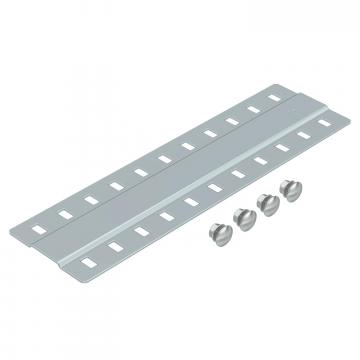

Prag FS	SSLB 300 FS	7070217	Komad	20 Komad
Krivina 45° 60 FS	RB 45 630 FS	6036106	Komad	1 Komad
Krivina 90° 60 FS	RB 90 630 FS	6036566	Komad	1 Komad
Krivina sa podesivim uglom 60 FS	RB W 630 FS	6037106	Komad	1 Komad
Ugradna račva 60 FS	RAA 630 FS	6042117	Komad	1 Komad
T-komad 60 FS	RT 630 FS	6038106	Komad	1 Komad
Račva 60 FS	RK 630 FS	7027315	Komad	1 Komad
Poklopac sa obrtnom bravom FS	DRL 300 FS	6052304	m	3 m
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
