Nosač kablova RKS 35 FT
Br.art. 6047412 | EAN 4012196662142
- Opis proizvoda
-
Opis proizvodaRKS 35 = Racionalni sistem nosača kablova bočne visine 35 mm.
Odgovarajući poklopac sa obrtnom bravom: tip AZDMD 50.
-
- Tehnički podaci
-
Tehnički podaci
Bočne perforacije da Boja cink CO₂ otisak (GWP) od kolevke do kapije 1,938 kg CO₂e / 1 Metar Debljina lima 0,75 mm Dimenzija 35x50x3000 Dimenzija L 3000 mm Dimenzije 35x50 Dužina 3000 mm Izvedba-za velike raspone ne Korisni presek 16 cm² Korisni presek 1600 mm² Materijal Čelik Montažna perforacija u podu da NATO otvor ne Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Podna perforacija 7x32 Površina vruće pocinkano utapanjem Rastojanje među konzolama 1,0m 1,2 kN/m Rastojanje među konzolama 1,5m 0,5 kN/m Rastojanje među konzolama 2,0m 0,3 kN/m Rastojanje među konzolama 2,5m 0,1 kN/m Rastojanje među konzolama 3,0m 0,05 kN/m Sa poklopcem ne Širina 50 mm Tip testa opterećenja prema IEC 61537 Tip II Varijanta spojnice bez spojnice Visina 35 mm Vrsta spojnice sistema nosača kablova zašrafljeno Tehnički podaci
Dijagram opterećenja Nosač kablova tipa RKS 35
-
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
Defleksija nosača kablova u mm uz dozvoljenih kN/m
-
Šema opterećenja prilikom testiranja
-
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
-
Kriva defleksije stranice u zavisnosti od potpornog raspona
-
- Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Brza spojnica FT
RLVK 35 FT 6067301 10 Komad

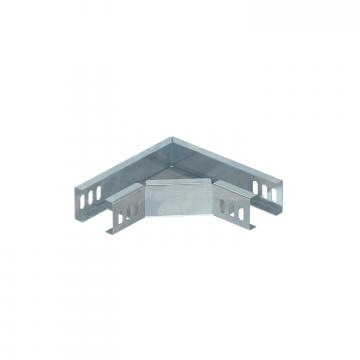

Krivina 90° 35 FT
RB 90 305 FT 7124410 1 Komad
Poklopac sa obrtnom bravom DD
AZDMD 50 DD 6080154 3 m - Preuzimanja
-
Informativni list RKS 305 FT / 6047412 , 0.32MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU izjava o usaglašenosti RKS 305 FT / 6047412 , 0.16MB , pdfREACH Izjava o usaglašenosti RKS 305 FT / 6047412 , 0.12MB , pdfRoHS Izjava o usaglašenosti RKS 305 FT / 6047412 , 0.12MB , pdfIzjava o zaštiti životne sredine Umweltproduktdeklaration (EPD) , 1.48MB , pdfUputstvo za montažu General information on the mounting , 2.61MB , pdfUputstvo za montažu Mounting instructions Screw-on cable tray systems , 9.41MB , pdf
