Nosač kablova RKS 60 FS perforiran
Br.art. 6047600 | EAN 4012196662159
- Opis proizvoda
-
Opis proizvodaRKS 60 = Racionalan sistem nosača kablova bočne visine 60 mm (podni lim neužlebljen).
Odgovarajući poklopac sa obrtnom bravom: tip AZDMD 50.
-
- Tehnički podaci
-
Tehnički podaci
Bočne perforacije da Boja cink CO₂ otisak (GWP) od kolevke do kapije 2,407 kg CO₂e / 1 Metar Debljina lima 0,75 mm Dimenzija 60x50x3000 Dimenzija L 3000 mm Dimenzije 60x50 Dužina 3000 mm Izvedba-za velike raspone ne Korisni presek 3000 mm² Korisni presek 30 cm² Materijal Čelik Montažna perforacija u podu da NATO otvor ne Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Podna perforacija 7x32 Površina hladno pocinkovano Rastojanje među konzolama 1,0m 2 kN/m Rastojanje među konzolama 1,5m 0,8 kN/m Rastojanje među konzolama 2,0m 0,5 kN/m Rastojanje među konzolama 2,5m 0,35 kN/m Rastojanje među konzolama 3,0m 0,15 kN/m Sa poklopcem ne Širina 50 mm Tip testa opterećenja prema IEC 61537 Tip II Varijanta spojnice bez spojnice Visina 60 mm Vrsta spojnice sistema nosača kablova zašrafljeno Tehnički podaci

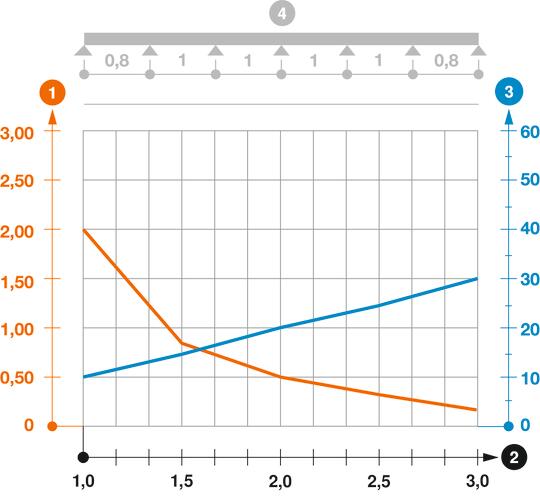

Dijagram opterećenja Nosač kablova tipa RKS 60 bez žlebova
-
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
Defleksija nosača kablova u mm uz dozvoljenih kN/m
-
Šema opterećenja prilikom testiranja
-
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
-
Kriva defleksije stranice u zavisnosti od potpornog raspona
-
- Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Brza spojnica FS
RLVK 60 FS 6067093 10 Komad
Krivina 90° 60 FS
RB 90 605 FS 7124430 1 Komad
Poklopac sa obrtnom bravom FS
AZDMD 50 FS 6080138 3 m - Preuzimanja
-
