Nosač kablova SKS 110 FT

Br.art. / Tip	6061656 / SKS 130 FT

Dužina	3000 mm

Širina	300 mm

Debljina lima	1,5 mm

Održavanje funkcionalnosti	ne

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

SKS 110 = Sistem nosača kablova za velika opterećenja bočne visine 110 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO₂ otisak (GWP) od kolevke do kapije	14,179 kg CO₂e / 1 Metar
Debljina lima	1,5 mm
Debljina lima	0,06 in
Dimenzija	110x300x3000
Dimenzija B	300 mm
Dimenzije	110 x 300
Dužina	3000 mm
Dužina	10 ft
Izvedba-za velike raspone	ne
Korisni presek	32800 mm²
Korisni presek	328 cm²
Maß W	300 mm
Materijal	Čelik
Montažna perforacija u podu	da
NATO otvor	ne

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Rastojanje među konzolama 1,5m	3 kN/m
Rastojanje među konzolama 2,0m	2,4 kN/m
Rastojanje među konzolama 2,5m	1,76 kN/m
Rastojanje među konzolama 3,0m	1,2 kN/m
Rastojanje među konzolama 3,5m	0,84 kN/m
Rastojanje među konzolama 4,0m	0,8 kN/m
Sa poklopcem	ne
Širina	300 mm
Širina	12 in
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	4 in
Visina	110 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

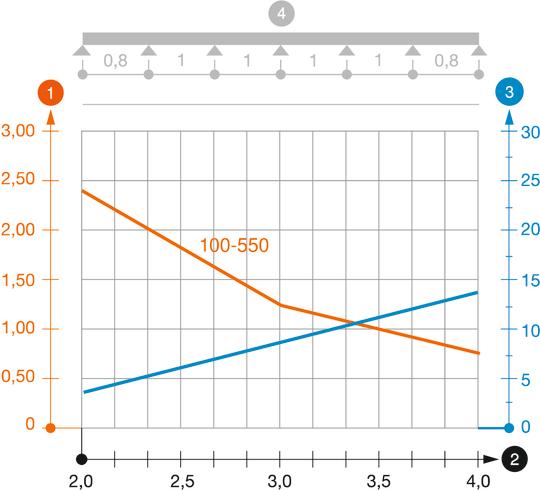

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Debljina lima	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
SKS 130 FT	3000 mm	300 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6061656	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Prava i ugaona spojnica 110 FT	RLVL 110 FT	6067913	Komad	10 Komad
Prag DD	SSLB 300 DD	7070318	Komad	20 Komad
Poklopac sa obrtnom bravom FT	DRL 300 FT	6051383	m	3 m
Krivina 45° 110 FT	RB 45 130 FT	6036334	Komad	1 Komad
Krivina 90° 110 FT	RB 90 130 FT	6036836	Komad	1 Komad
Ugradna račva 110 FT	RAA 130 FT	6042257	Komad	1 Komad
Poklopac sa obrtnom bravom DD	DRL 300 DD	6052712	m	3 m
Pregrada 110 DD	TSG 110 DD	6062335	m	3 m
Krivina 45° 110 FT	RB 45 130 FT	7068328	Komad	1 Komad
