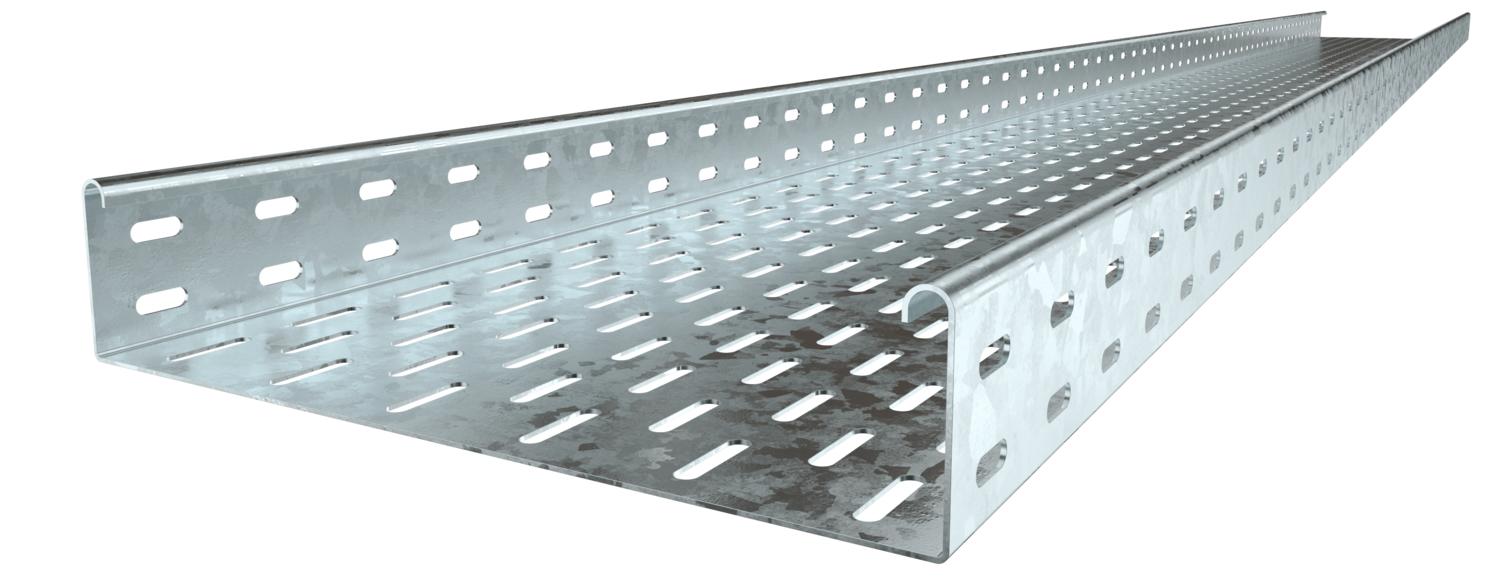

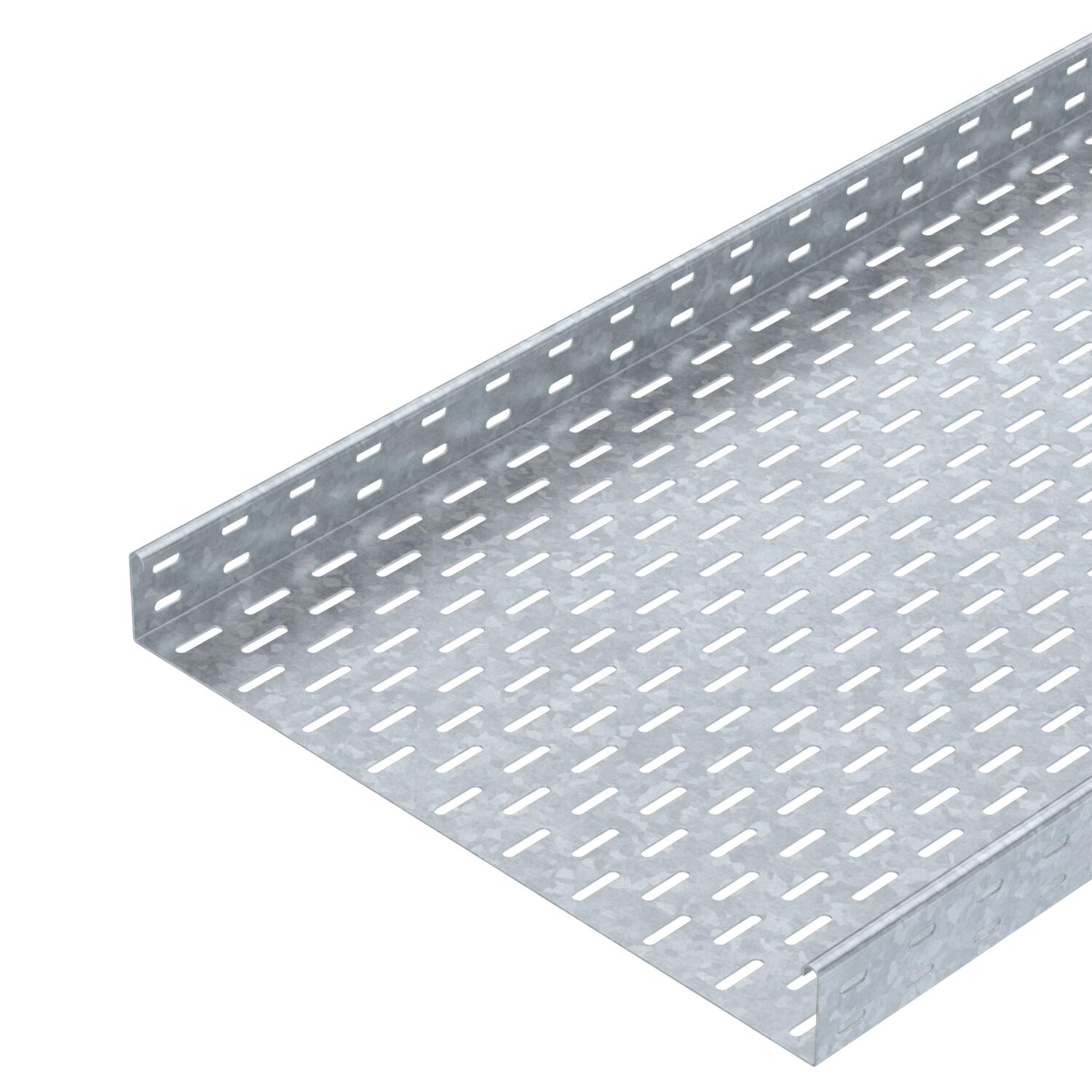

Nosač kablova SKS 60 FT

Br.art. / Tip

Dužina	3000 mm

Širina

Debljina lima	1,5 mm

Održavanje funkcionalnosti

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

SKS 60 = Sistem nosača kablova za velika opterećenja bočne visine 60 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO₂ otisak (GWP) od kolevke do kapije	16,726 kg CO₂e / 1 Metar
Debljina lima	0,06 in
Debljina lima	1,5 mm

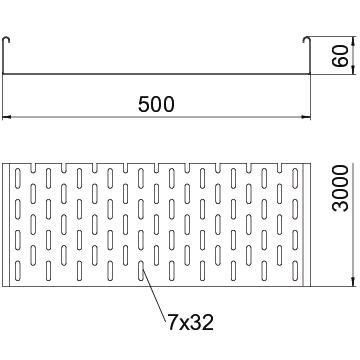

Dimenzija	60x500x3000
Dimenzija B	500 mm
Dimenzije	60 x 500
Dužina	10 ft
Dužina	3000 mm
Izvedba-za velike raspone	ne
Korisni presek	29800 mm²
Korisni presek	298 cm²
Maß W	500 mm
Materijal	Čelik
Montažna perforacija u podu	da

NATO otvor	ne
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Rastojanje među konzolama 1,5m	2,65 kN/m
Rastojanje među konzolama 2,0m	1,8 kN/m
Rastojanje među konzolama 2,5m	1,15 kN/m
Rastojanje među konzolama 3,0m	0,5 kN/m
Sa poklopcem	ne
Širina	20 in
Širina	500 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	60 mm
Visina	2 in
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Debljina lima	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
SKS 610 FT	3000 mm	100 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6056733	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Brza spojnica FT	RLVK 60 FT	6067603	Komad	10 Komad
Prag DD	SSLB 500 DD	7070326	Komad	20 Komad
Poklopac sa obrtnom bravom FT	DRL 500 FT	6051448	m	3 m

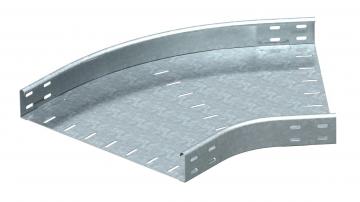

Krivina 45° 60 FT	RB 45 650 FT	6036140	Komad	1 Komad
Krivina 90° 60 FT	RB 90 650 FT	6036600	Komad	1 Komad
Krivina sa podesivim uglom 60 FT	RB W 650 FT	6037130	Komad	1 Komad
Dogradni razdvojni element 60 FT	RAA 650 FT	6042221	Komad	1 Komad
T-komad 60 FT	RT 650 FT	6038140	Komad	1 Komad
Poklopac sa obrtnom bravom DD	DRL 500 DD	6052718	m	3 m
Pregrada 60 DD	TSG 60 DD	6062327	m	3 m
Krivina 45° 60 FT	RB 45 650 FT	7066503	Komad	1 Komad
