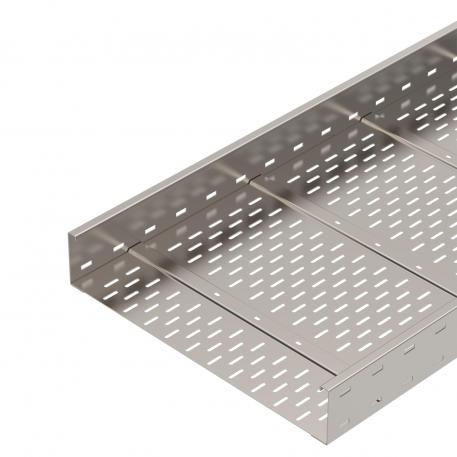

Nosač kablova za velike raspone WKSG 110 A2

Br.art. / Tip

Održavanje funkcionalnosti	ne

Dužina	6000 mm

Širina

Debljina lima	2 mm

Opis proizvoda

Opis proizvoda

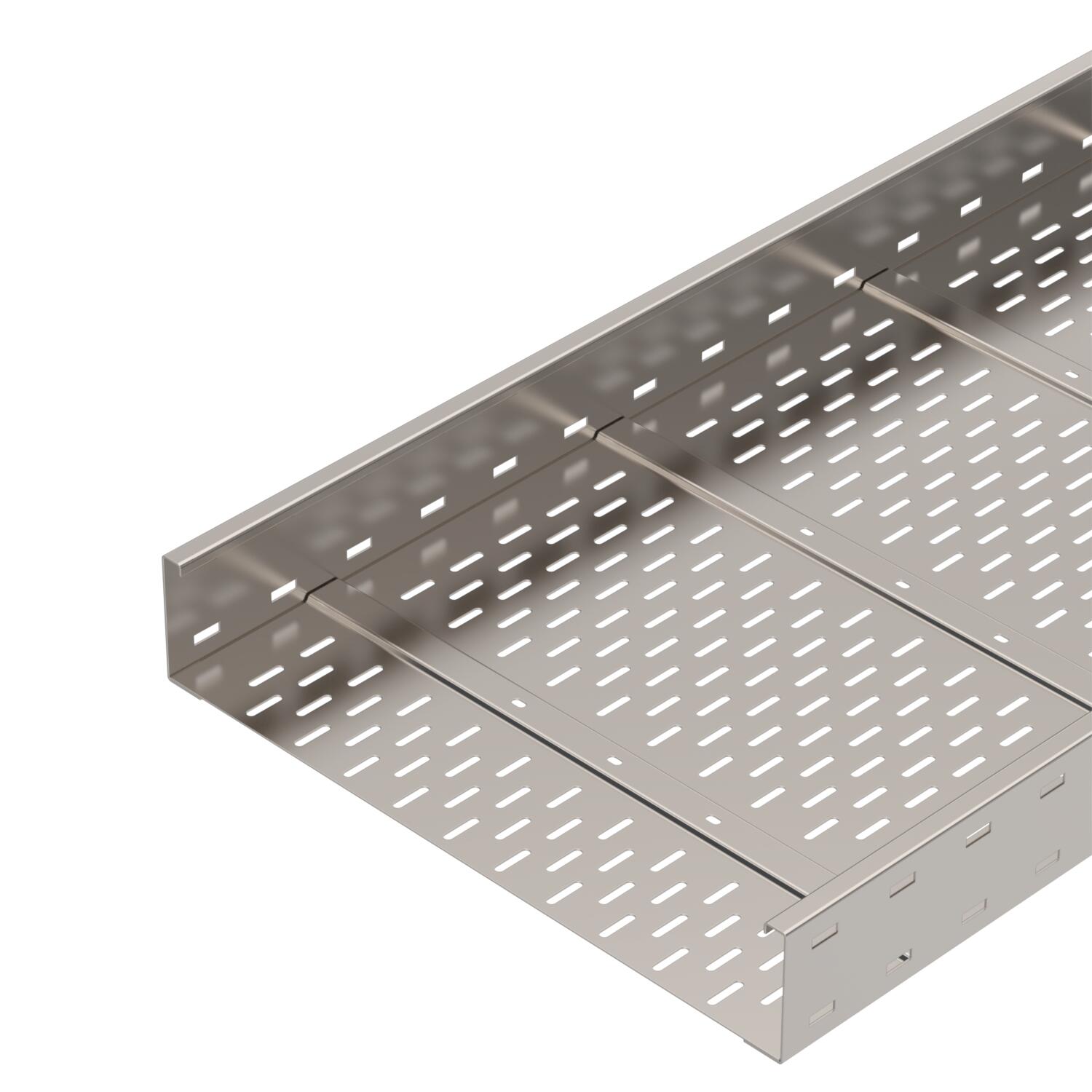

Sistem nosača kablova za velike raspone, perforiran, bočna visina 110 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Tehnički podaci

Bočne perforacije	da
Boja	oplemenjeni čelik
CO₂ otisak (GWP) od kolevke do kapije	60,208 kg CO₂e / 1 Metar
Debljina lima	2 mm

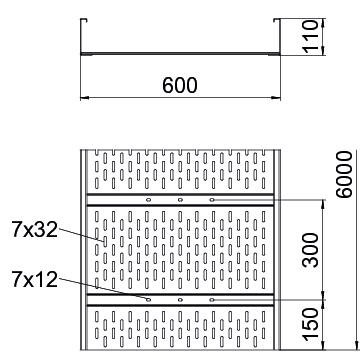

Dimenzija	110x600x6000
Dimenzija B	600 mm
Dimenzija L	6000 mm
Dimenzije	110 X 600
Dužina	6000 mm
Izvedba-za velike raspone	da
Korisna dužina	6000 mm
Korisni presek	61400 mm²
Korisni presek	614 cm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB
Materijal	plemeniti čelik, nerđajući 1.4301

Montažna perforacija u podu	da
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	svetlo, naknadno obrađeno
Rastojanje među konzolama 3,0m	2,9 kN/m
Rastojanje među konzolama 3,5m	2,43 kN/m
Rastojanje među konzolama 4,0m	2 kN/m
Rastojanje među konzolama 4,5m	1,72 kN/m
Rastojanje među konzolama 5,0m	1,5 kN/m
Rastojanje među konzolama 6,0m	1 kN/m
Rastojanje među konzolama 7,0m	0,7 kN/m
Rastojanje među konzolama 8,0m	0,4 kN/m
Širina	600 mm
Varijanta spojnice	bez spojnice
Visina	110 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Održavanje funkcionalnosti	Dužina	Širina	Debljina lima	Br.art.	Količina	malo pakovanje
WKSG 120 A2	ne	6000 mm	200 mm	2 mm	6098161	m	6 m
WKSG 130 A2	ne	6000 mm	300 mm	2 mm	6098165	m	6 m
WKSG 140 A2	ne	6000 mm	400 mm	2 mm	6098169	m	6 m
WKSG 150 A2	ne	6000 mm	500 mm	2 mm	6098173	m	6 m
WKSG 160 A2	ne	6000 mm	600 mm	2 mm	6098177	m	6 m
