Spoljašnji ugao, visina kanala 80 mm, čisto bela 220 | 100 | 80 | | čisto bela; RAL 9010

morepic-1

morepic-2

Spoljašnji ugao, visina kanala 80 mm, čisto bela

Br.art. 7218044 | EAN 4012197358372

Br.art. / Tip	7218044 / PLM EC 0810 RW

Dimenzija A	220 mm

Dimenzija B	100 mm

Dimenzija H	80 mm

Boja	čisto bela; RAL 9010

Opis proizvoda

Opis proizvoda

Spoljašnji ugao sa intumescentnom pritivpožarnom tkaninom za instalacioni kanal PYROLINE® Rapid PLM. Montaža spoja bez alata sa spojnicom PLM SI. Poklopac se uklopi bez alata i omogućava brzu reviziju i dodeljivanje. Poklopac naleže na mesto bez alata i omogućava brzu reviziju i naknadne ispune.

Tehnički podaci

Tehnički podaci

Boja	čisto bela; RAL 9010
Broj strana koje mogu da se izlažu plamenu	4
Dimenzija	320x100x320
Dimenzija A	220 mm
Dimenzija B	100 mm
Dimenzija H	80 mm
Korisni presek	5180 mm²

Materijal	Čelik
Moguće pregrade	ne
Obloga	Čelik
Površina	oslojeno prahom
Pričvršćivanje poklopca	ostalo
S perforacijama	da
Ugao krivine	90 °

Svi tipovi

Svi tipovi

Tip	Dimenzija A	Dimenzija B	Dimenzija H	Boja	Br.art.	Količina	malo pakovanje
PLM EC 0810 RW	220 mm	100 mm	80 mm	čisto bela; RAL 9010	7218044	Komad	1 Komad

Preuzimanja

Informativni list PLM EC 0810 RW / 7218044 , 0.16MB , pdf

Katalog Brandschutzkanäle , 8.99MB , pdf

EU izjava o usaglašenosti PLM EC 0810 RW / 7218044 , 0.20MB , pdf

Izjava o performansama PLM EC 0810 RW / 7218044 , 0.78MB , pdf

Preuzimanje

Rešenje o dozvoli Fire protection ducts PYROLINE® Rapid PLM , 2.15MB , pdf

Uputstvo za montažu Mounting instructions, PYROLINE® Rapid installation duct system EI30-EI90 according to EN 13501-2 , 7.20MB , pdf

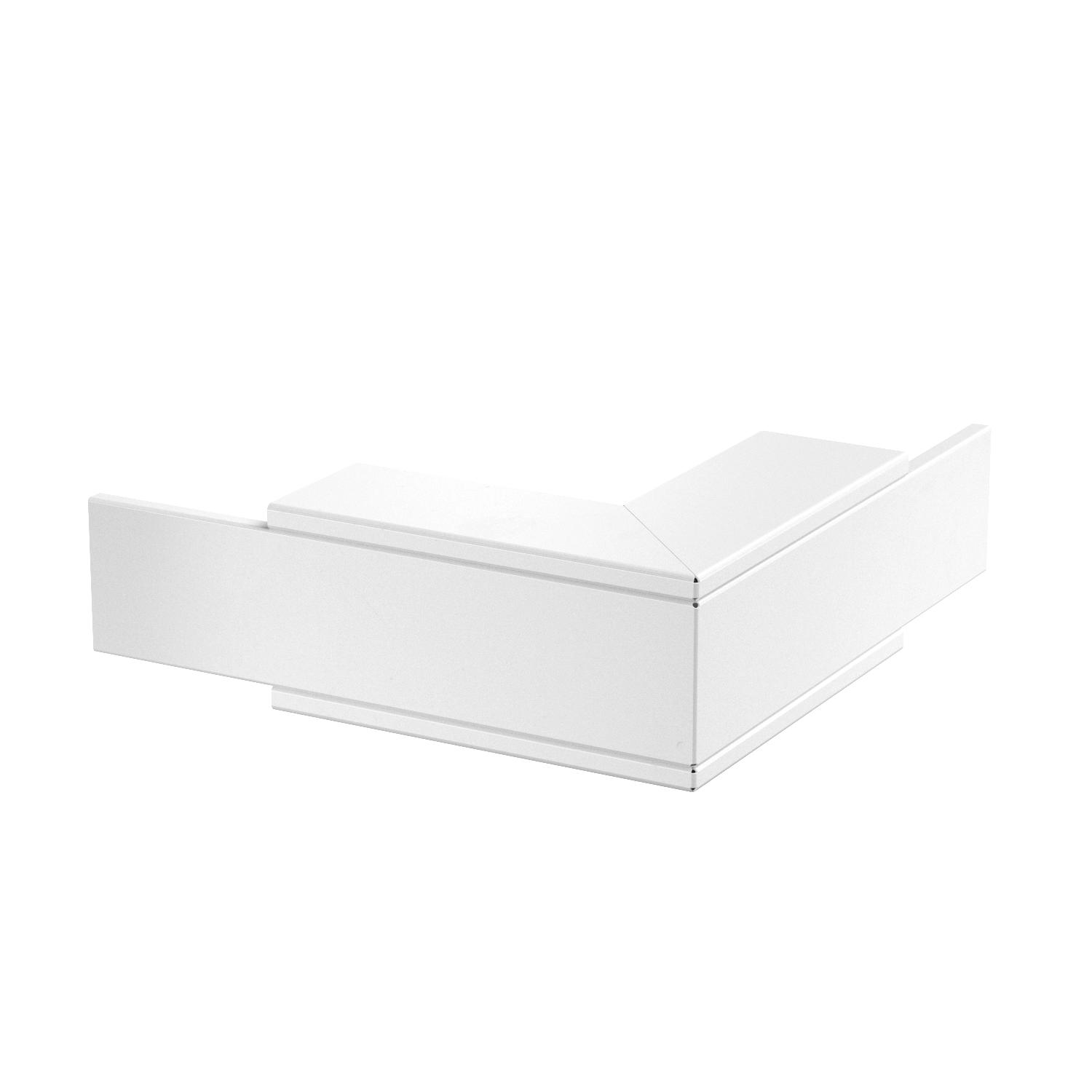

Grafika proizvoda PLM EC 0810 RW / 7218044, 38.13 kB, jpg

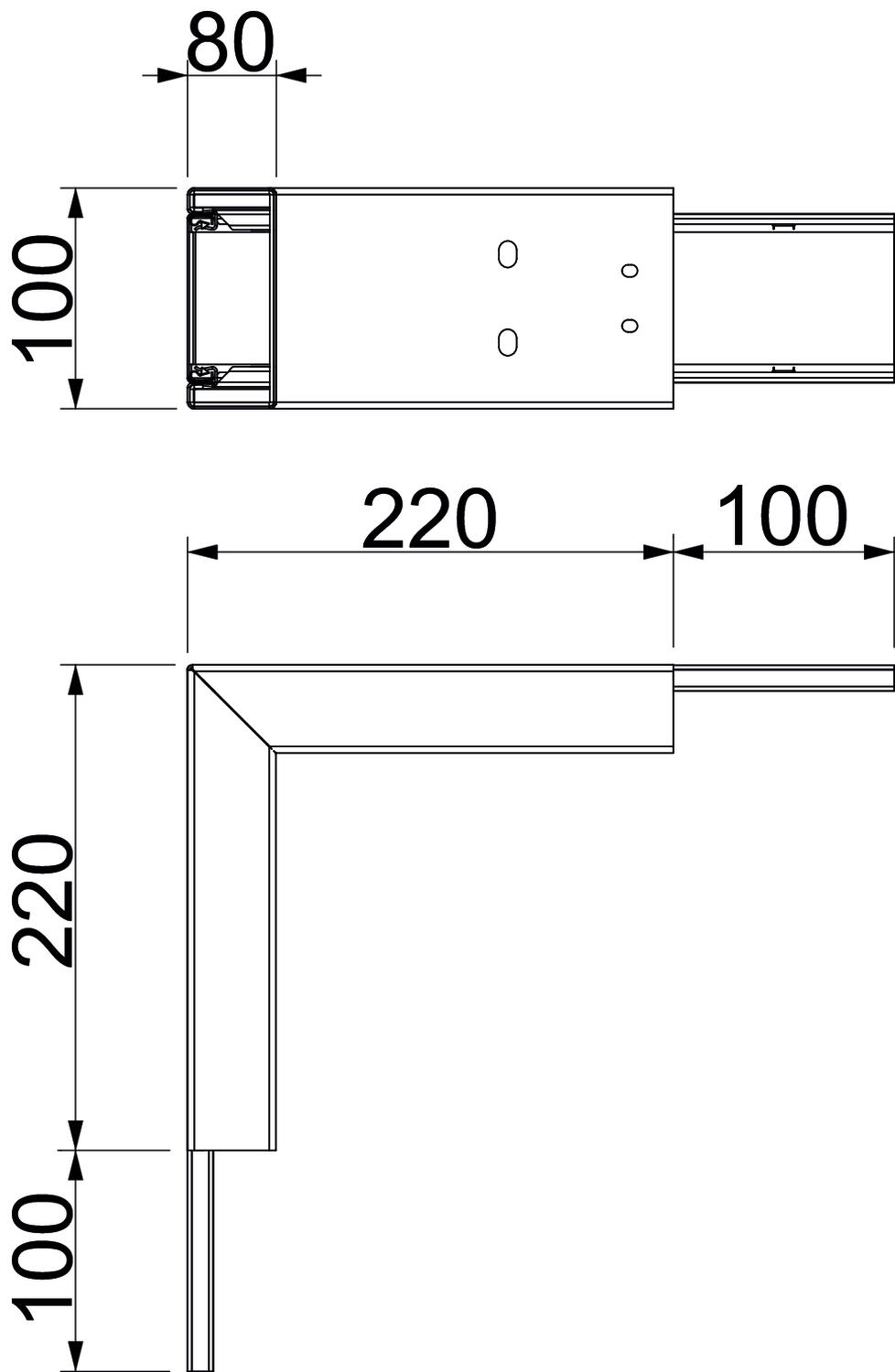

Crtež u razmeri PLM EC 0810 RW / 7218044, 56.83 kB, jpg

Za ovaj proizvod nema tenderskih specifikacija na raspolaganju
