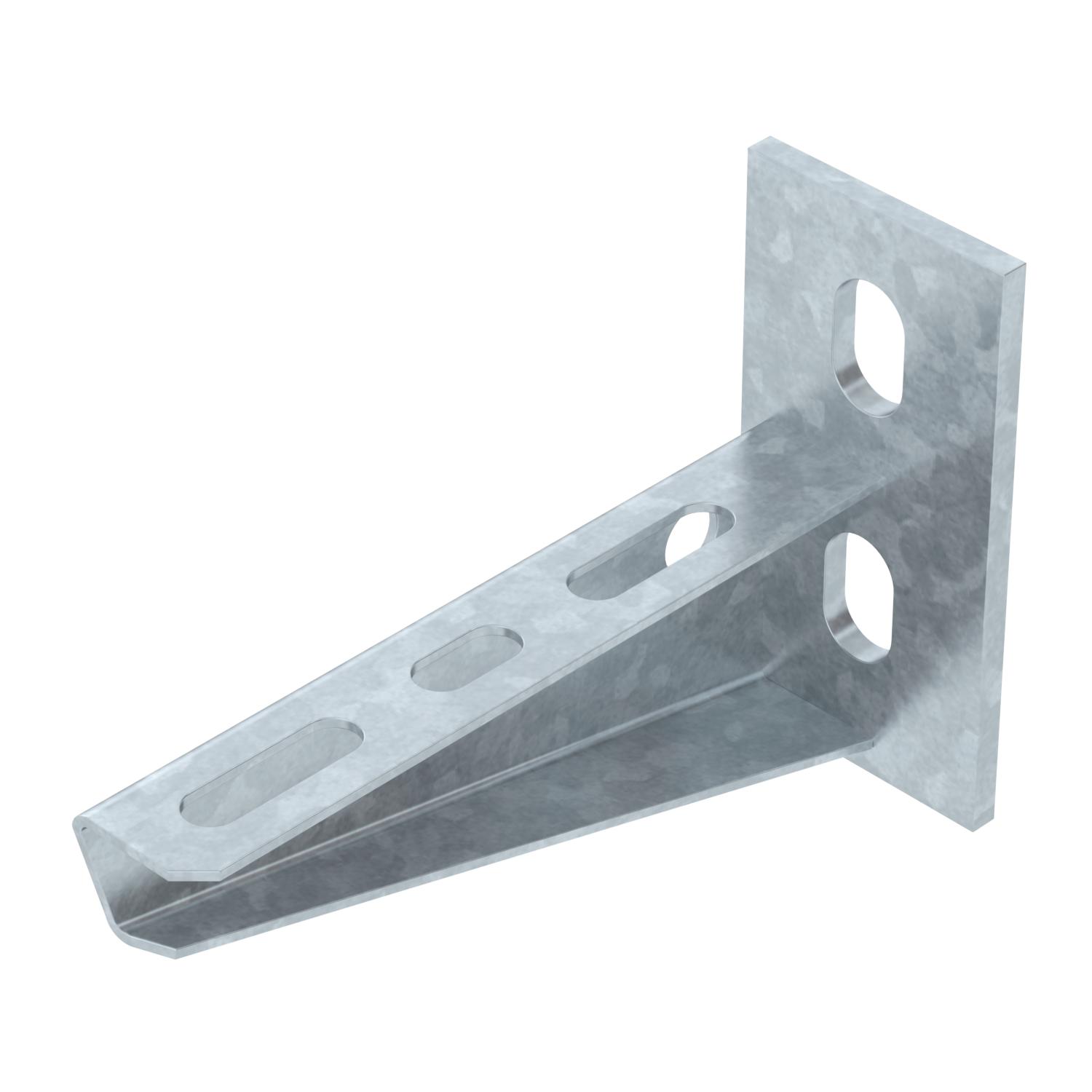

Zidna i konzola nosača AW 15 2L
Br.art. 6420909 | EAN 4012195076773
- Opis proizvoda
-
Opis proizvodaZidna i konzola nosača sa zavarenom čeonom pločom i dve pričvrsne rupe.
-
- Tehnički podaci
-
Tehnički podaci
Boja cink Dimenzija B110mm Dimenzija A 40 mm Dimenzija B 110 mm Dimenzija H 80 mm Dužina 40 mm F u kN 1,5 kN Materijal Čelik Nerđajući čelik, nagrižen ne Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina vruće pocinkano utapanjem Prečnik rupe 11 mm Širina 4 in Širina 110 mm Varijanta Zidna i konzola nosača Visina 1,73 in Visina 80 mm Tehnički podaci
Dijagram opterecenja Konzola tipa AW 15
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak F
FRSB 6x12 F 6406122 100 Komad - Preuzimanja
-
