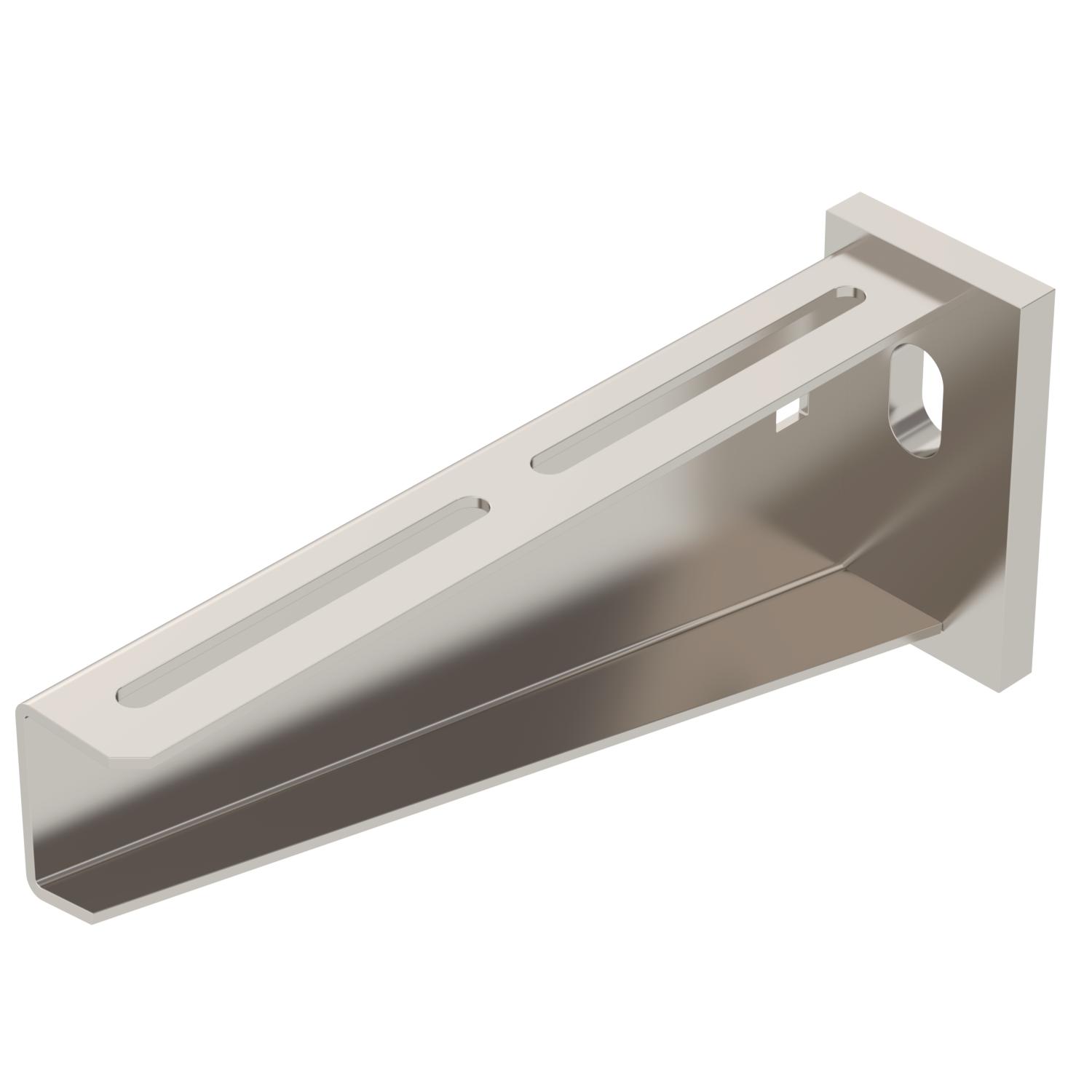

Zidna i konzola nosača AW 55 A2
Br.art. 6443063 | EAN 4012196441433
- Opis proizvoda
-
Opis proizvodaZidna konzola i konzola nosača za velika opterećenja sa zavarenom čeonom pločom.
-
- Tehnički podaci
-
Tehnički podaci

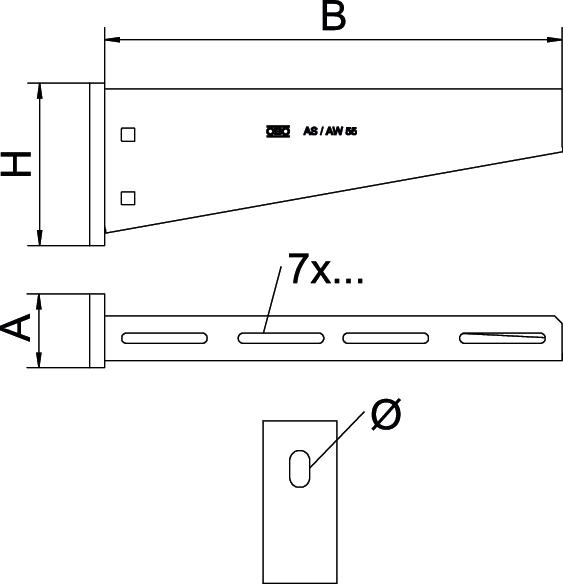

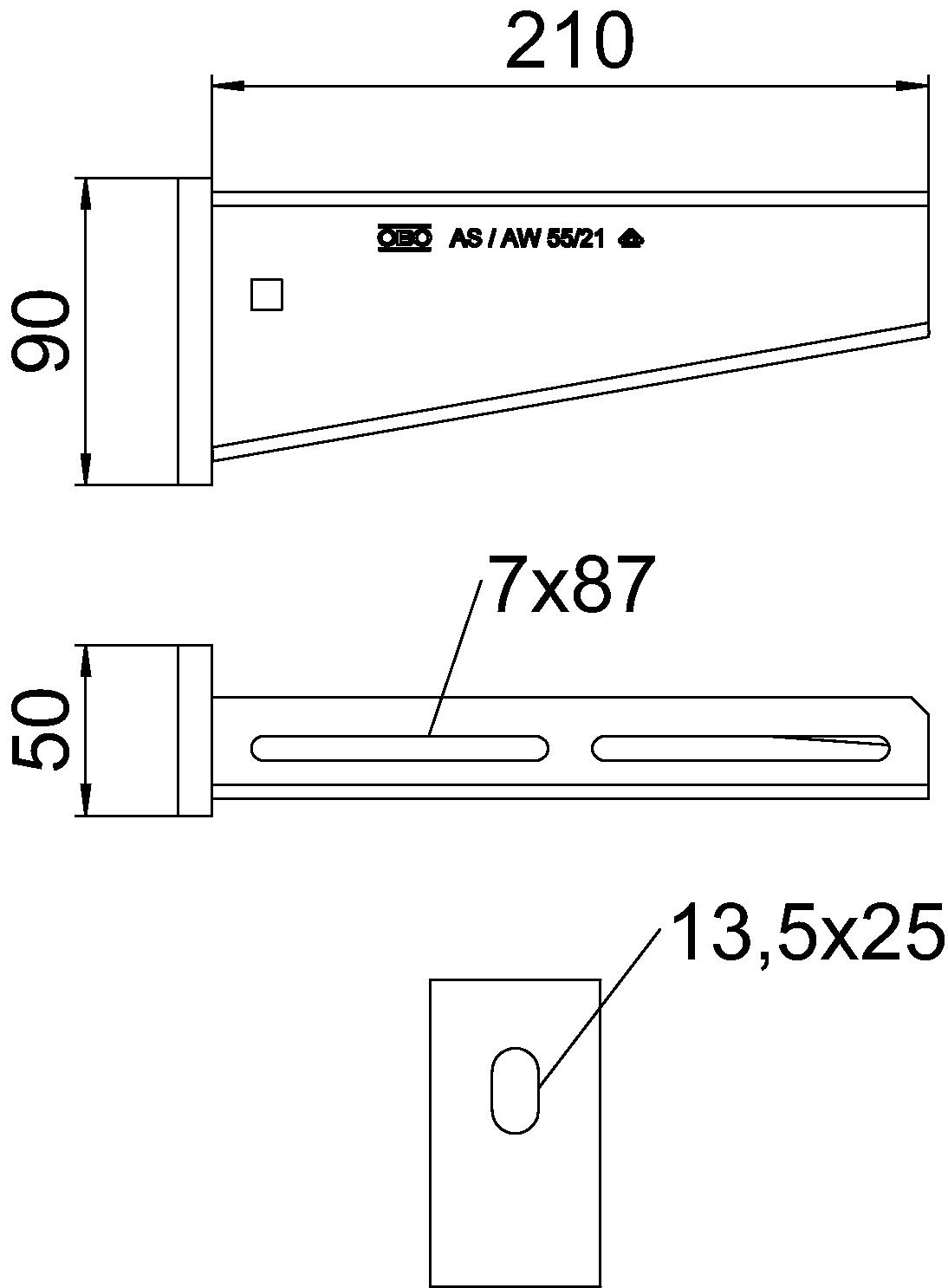

Boja oplemenjeni čelik Dimenzija B210mm Dimenzija A 50 mm Dimenzija B 210 mm Dimenzija H 90 mm Dužina 50 mm F u kN 5,5 kN Materijal plemeniti čelik, nerđajući 1.4301 Nerđajući čelik, nagrižen da Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Prečnik rupe 13,5 mm Širina 210 mm Varijanta Zidna i konzola nosača Visina 90 mm Tehnički podaci
Dijagram opterecenja konzole tipa AW 55
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak sa kombinovanom navrtkom A2
FRSB 6x12 A2 6406138 100 Komad - Preuzimanja
-
