Zidna i konzola nosača AW 55 A4
Br.art. 6418557 | EAN 4012195912965
- Opis proizvoda
-

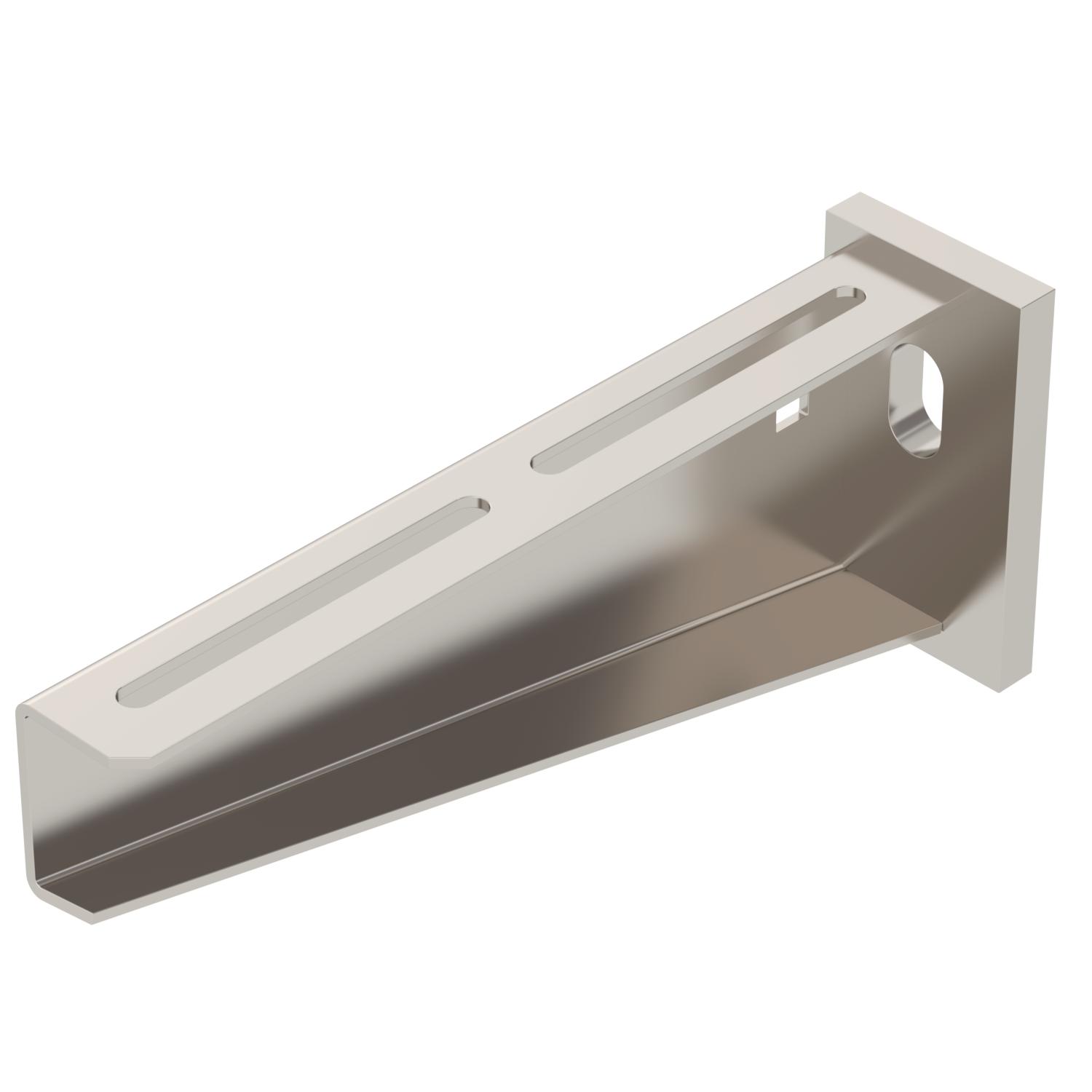

Opis proizvodaZidna konzola i konzola nosača za velika opterećenja sa zavarenom čeonom pločom.
-
- Tehnički podaci
-
Tehnički podaci

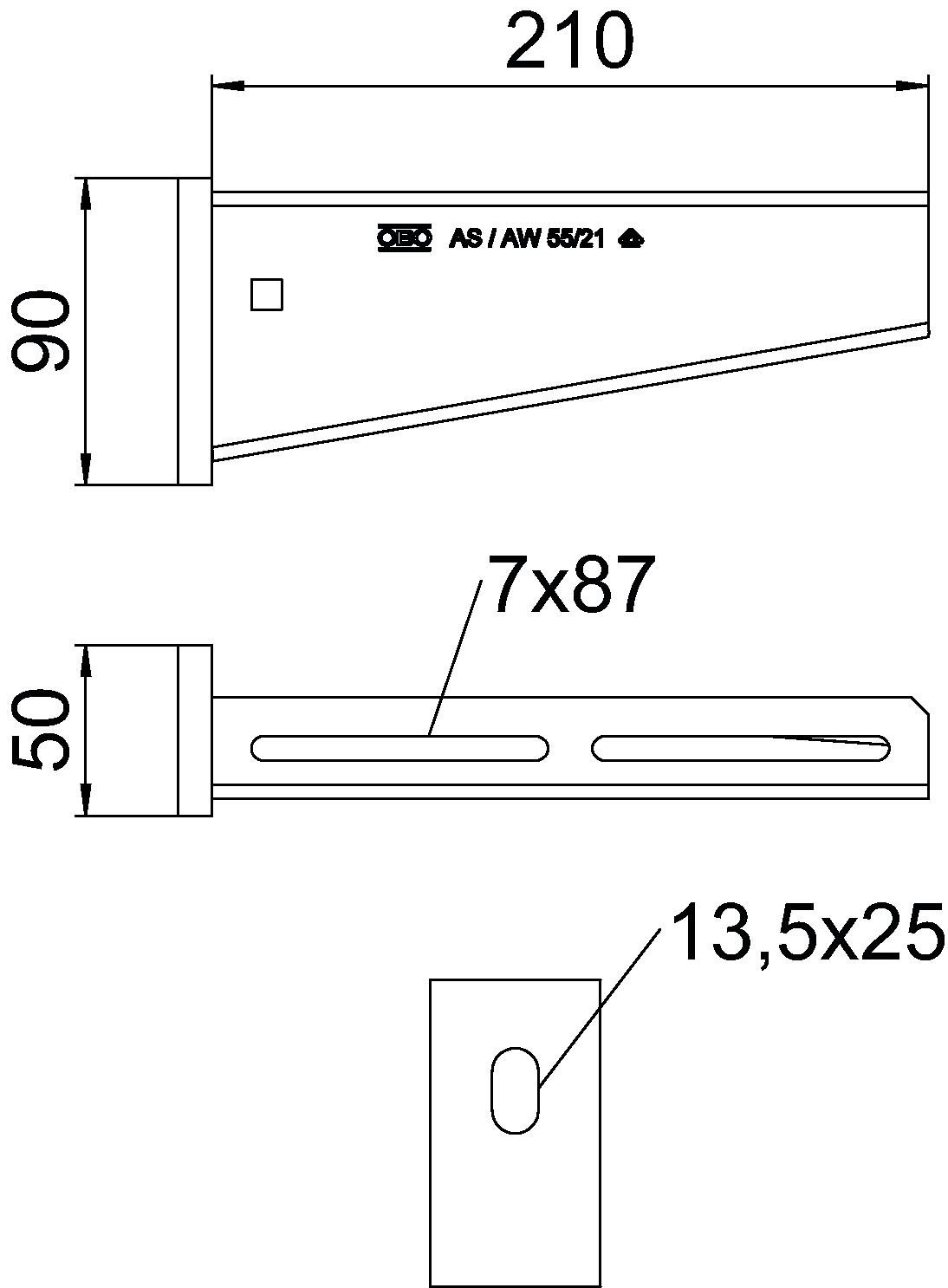

Boja oplemenjeni čelik Dimenzija B210mm Dimenzija A 50 mm Dimenzija B 210 mm Dimenzija H 90 mm Dužina 50 mm F u kN 5,5 kN Materijal plemeniti čelik, nerđajući 1.4571 Nerđajući čelik, nagrižen da Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Prečnik rupe 13,5 mm Širina 210 mm Varijanta Zidna i konzola nosača Visina 90 mm Tehnički podaci
Dijagram opterecenja konzole tipa AW 55
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak sa kombinovanom navrtkom A4
FRSB 6x12 A4 6406142 100 Komad - Preuzimanja
-
Informativni list AW 55 21 A4 / 6418557 , 0.21MB , pdfEU izjava o usaglašenosti AW 55 21 A4 / 6418557 , 0.13MB , pdfIzjava o zaštiti životne sredine AW 55 21 A4 / 6418557 , 1.48MB , pdfUK Izjava o usaglašenosti AW 55 21 A4 / 6418557 , 0.09MB , pdfREACH Izjava o usaglašenosti AW 55 21 A4 / 6418557 , 0.12MB , pdfRoHS Izjava o usaglašenosti AW 55 21 A4 / 6418557 , 0.12MB , pdfUputstvo za montažu General information on the mounting , 2.61MB , pdfUputstvo za montažu Mounting instructions, U support systems , 1.76MB , pdf
