Napomena: Ova stavka je ugašena.
Važeći artikal možete pronaći ovde: 3498716 / Anker vijak BZ 3 A4

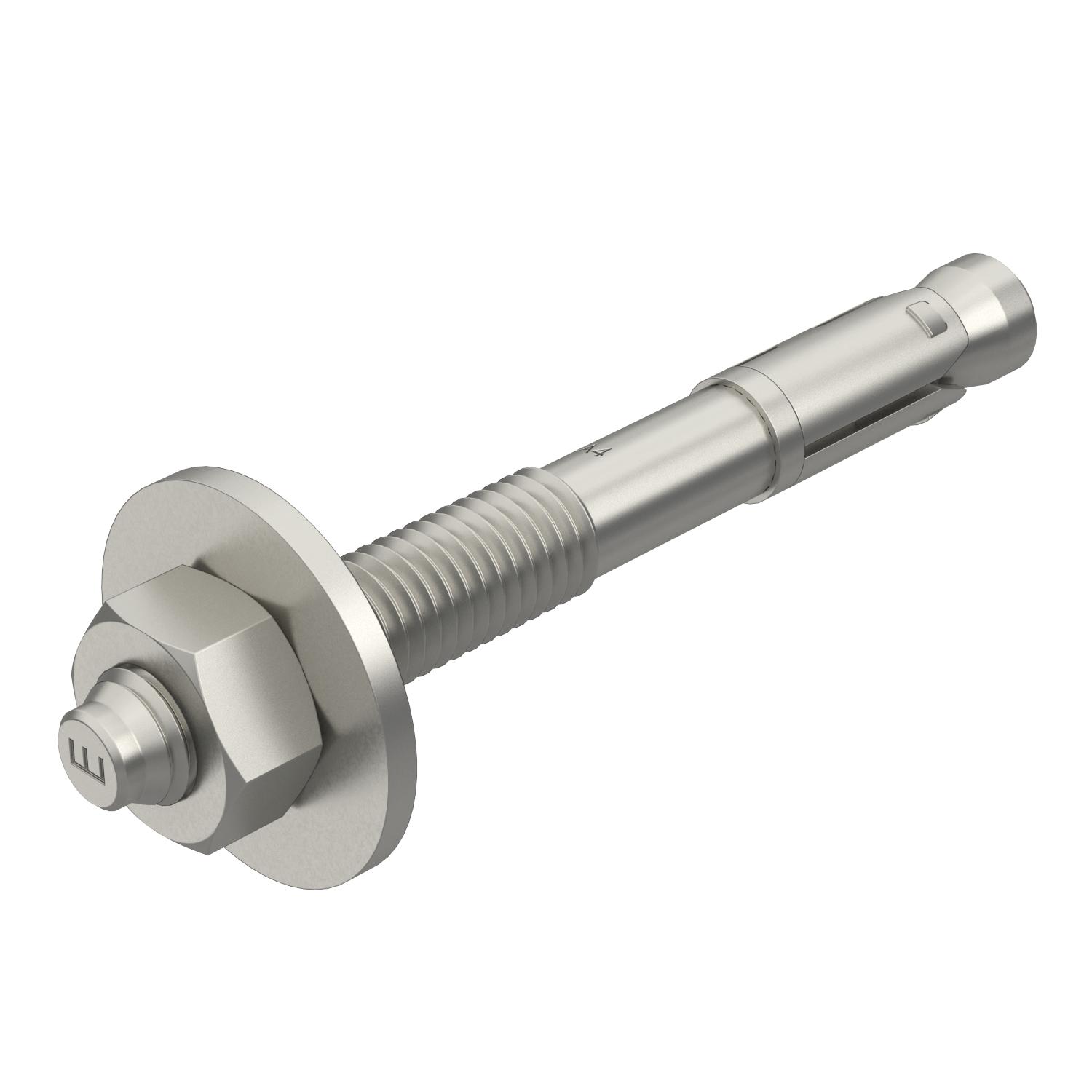

Anker vijak BZ-U A4
Br.art. 3498322 | EAN 4012196411825
- Opis proizvoda
-
Opis proizvoda
Anker vijak BZ za usidrenje srednjih do velikih opterećenja u unutrašnjoj i spoljnoj oblasti, u ispucalom i neispucalom betonu. On ujedinjuje velika dozvoljena opterećenja sa neznatnim rastojanjima od ivice i ose.
-
- Tehnički podaci
-
Tehnički podaci

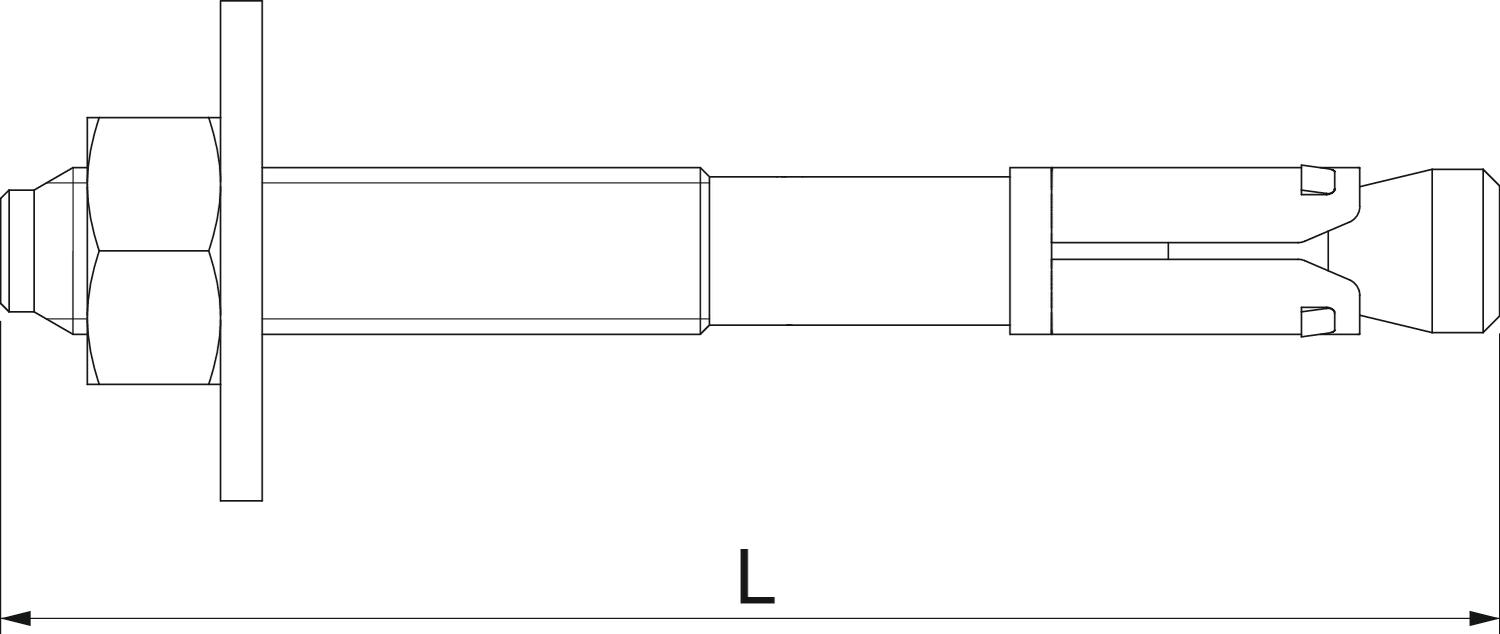

Dimenzija M8x75mm Dimenzija L 75 mm Dozvoljena oblast opterećenja vučne zone 2,4 Dubina rupe 60 mm Dužina 75 mm Materijal Oplemenjeni čelik, nerđajući Metrički navoj 8 Navoj M8 Površina svetlo, naknadno obrađeno Prečnik rupe min. 8 mm Stezna debljina 10 mm Stezni opseg maks. 21 mm Stezni opseg min. 10 mm Varijanta za zakucavanje Varijanta tipla/eksera/vijka Raširni tipl Vrsta navoja metrički - Svi tipovi
- Preuzimanja
-
Informativni list BZ-U8-10-21/75A4 / 3498322 , 0.17MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfIzjava o usaglašenosti BZ-U8-10-21/75A4 / 3498322 , 0.29MB , pdfREACH Izjava o usaglašenosti BZ-U8-10-21/75A4 / 3498322 , 0.12MB , pdfRoHS Izjava o usaglašenosti BZ-U8-10-21/75A4 / 3498322 , 0.12MB , pdfRešenje o dozvoli European Technical Approval MKT bolt tie BZ, BZ-IG , 0.13MB , pdfUputstvo za montažu General information on the mounting , 2.61MB , pdfUputstvo za montažu Mounting instructions, BZ, BZ-U bolt tie , 0.98MB , pdf
