Auminijumski muf, bez navoja 66,2 | 63,2 |

morepic-1

morepic-2

Auminijumski muf, bez navoja

Br.art. 2046028 | EAN 4012195926085

Br.art. / Tip

Dimenzija D

Dimenzija D

Opis proizvoda

Opis proizvoda

Deo pribora: naglavak, za spajanje elektroinstalacionih cevi. Sa ravnom unutrašnjom stranom.

Tehnički podaci

Tehnički podaci

bez halogena	da
Dimenzija	Ø63mm
Dimenzija D	66,2 mm
Dimenzija D	63,2 mm
Dimenzija L	110 mm
Dimenzija l	55 mm
Dimenzija M (mm)	63
Dimenzija t	1,5 mm
Dužina	110 mm
Dvodelno	ne

Materijal	Aluminijum
Polirana površina	ne
Površina četkana	ne
S revizionim otvorom i poklopcem	ne
Temperaturna oblast primene maks.	250 °C
Temperaturna oblast primene min.	-45 °C
Varijanta	Utično
Veličina	63
za prečnik cevi	63 mm

Svi tipovi

Svi tipovi

Tip	Dimenzija D	Dimenzija D	Br.art.	Količina	malo pakovanje
SV16W ALU	18,6 mm	16,2 mm	2046022	Komad	50 Komad
SV20W ALU	22,6 mm	20,2 mm	2046023	Komad	50 Komad
SV25W ALU	27,6 mm	25,2 mm	2046024	Komad	50 Komad
SV32W ALU	34,6 mm	32,2 mm	2046025	Komad	50 Komad
SV40W ALU	43 mm	40,2 mm	2046026	Komad	20 Komad
SV50W ALU	53 mm	50,2 mm	2046027	Komad	20 Komad
SV63W ALU	66,2 mm	63,2 mm	2046028	Komad	20 Komad

Preuzimanja

Informativni list SV63W ALU / 2046028 , 0.16MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

EU izjava o usaglašenosti SV63W ALU / 2046028 , 0.06MB , pdf

Preuzimanje

REACH Izjava o usaglašenosti SV63W ALU / 2046028 , 0.12MB , pdf

Preuzimanje

RoHS Izjava o usaglašenosti SV63W ALU / 2046028 , 0.12MB , pdf

Preuzimanje

Odobrenje oznake VDE symbol approval, electrical installation pipe system, rigid S..W ALU , 0.17MB , pdf

Preuzimanje

Odobrenje oznake VDE symbol approval, electrical installation pipe system, rigid SM..W ALU , 0.17MB , pdf

Preuzimanje

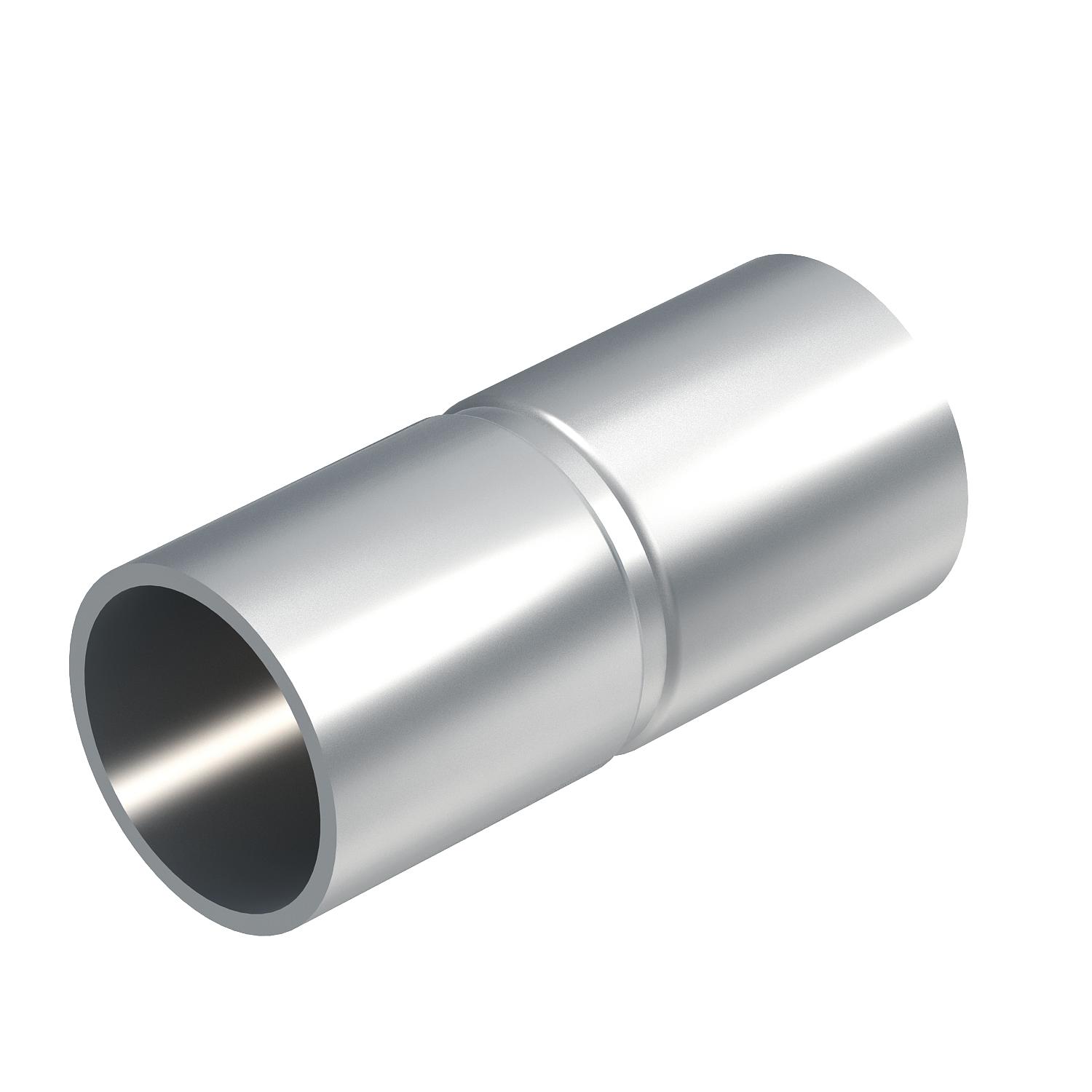

Grafika proizvoda SV63W ALU / 2046028, 60.88 kB, jpg

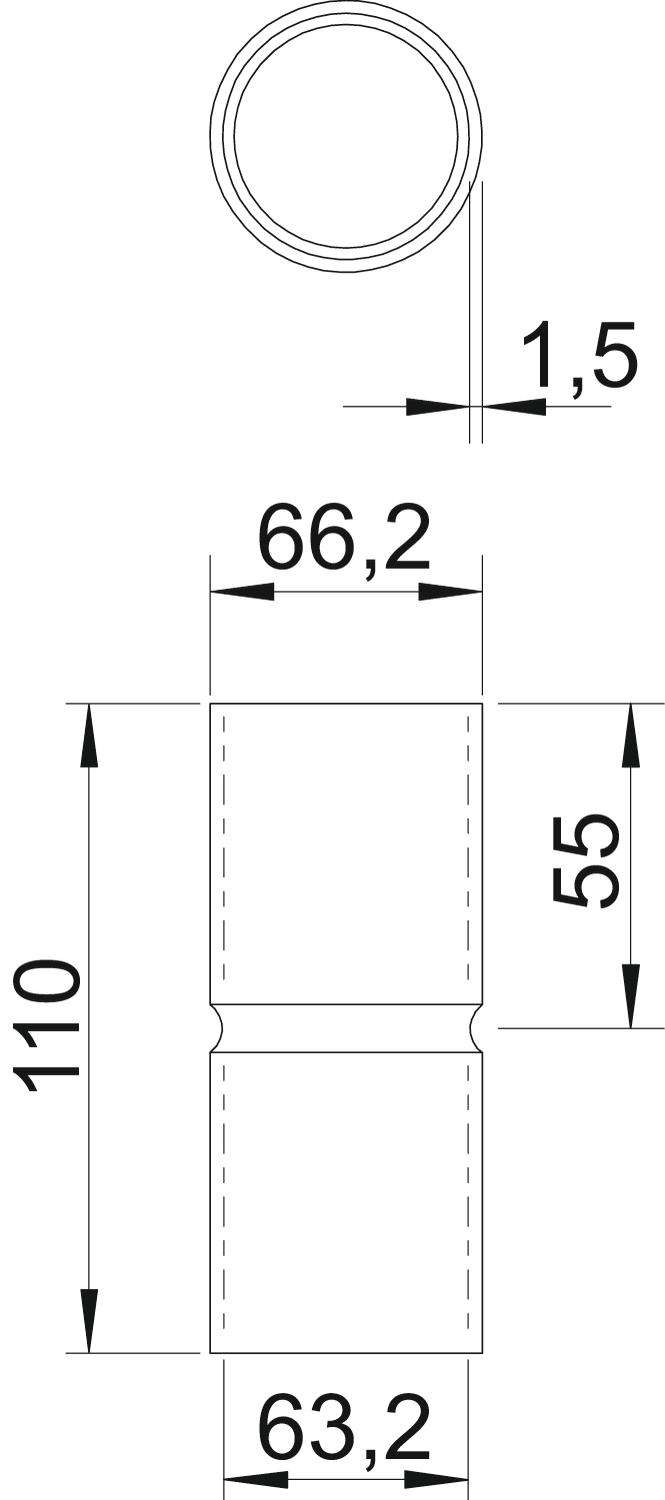

Crtež u razmeri SV63W ALU / 2046028, 47.23 kB, jpg

SV63W ALU / 2046028
