Bazična zaštita za dvožilne sisteme sa HF-aplikacijama 120 V

Br.art. 5097976 | EAN 4012195578277

5097976 / TKS-B
2
120 V
170 V
Klema
Opis proizvoda
Opis proizvoda

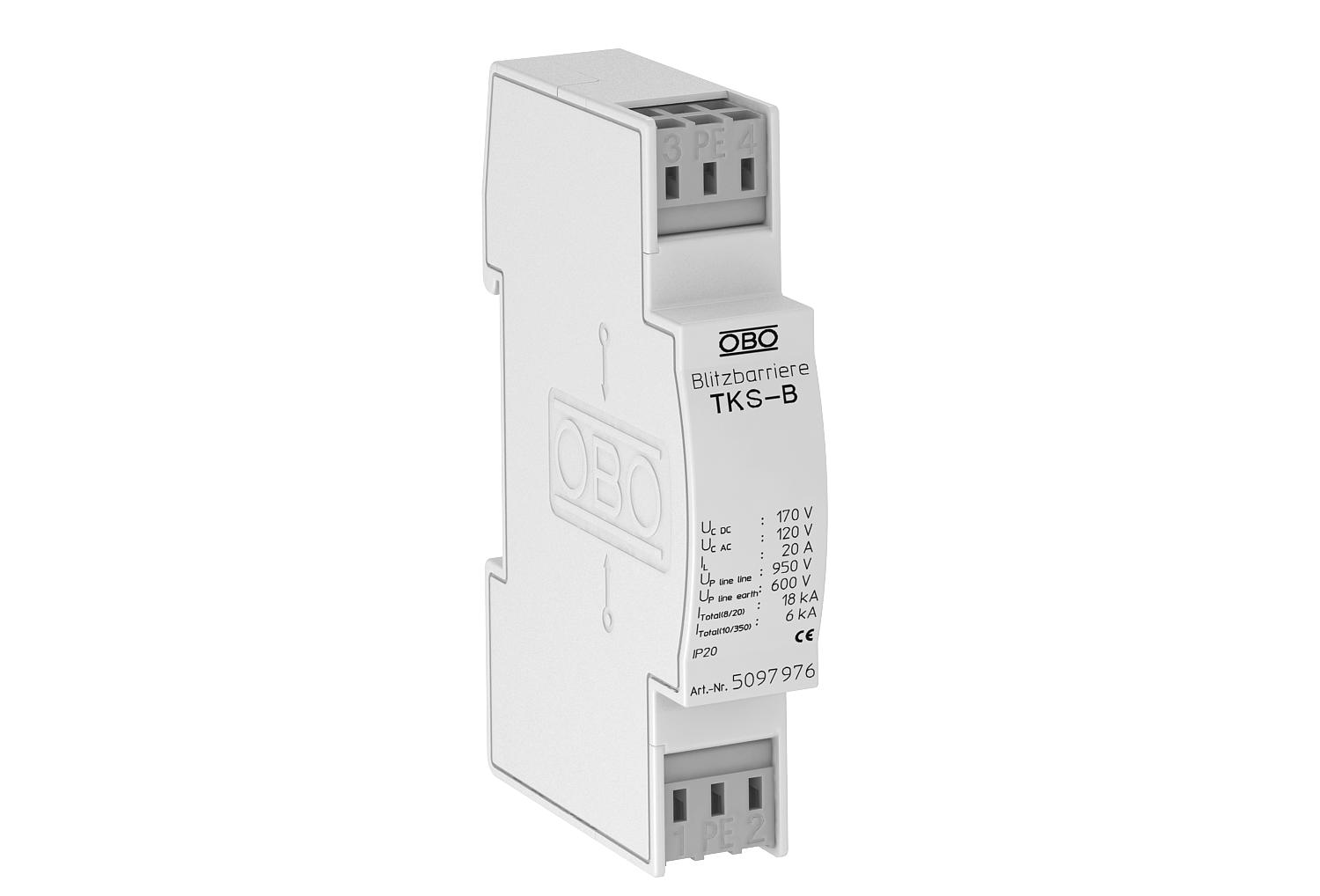

TKS-B: Zaštita od prenapona, za primenu u mernoj, upravljačkoj i regulacionoj tehnici, kao i u telekomunikacionim sistemima

• Bazična zaštita za izjednačavanje potencijala u gromobranskoj zaštiti
• Visok kapacitet impulsnog odvođenja 6 kA (10/350)
• Sa priključnim klemama lakim za montažu, bez vijaka

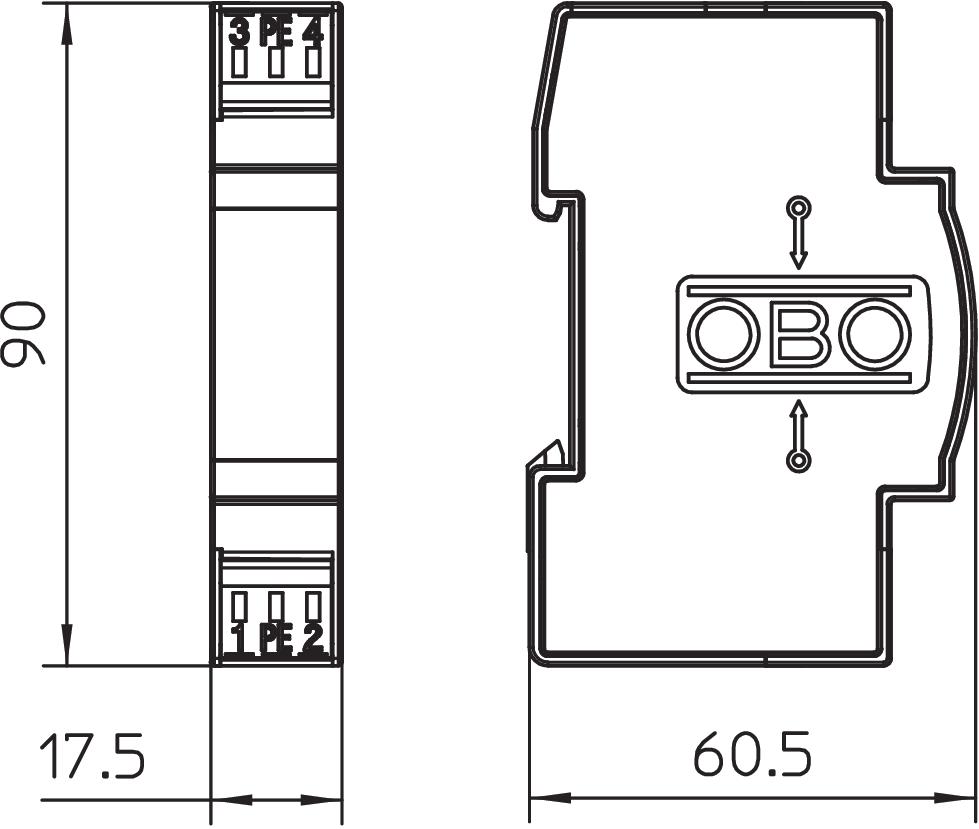

• U dimenzijama rastera 17,5 mm koje štede na prostoru

Primena: Univerzalna primena na 35 mm-profilnim šinama u svakom uobičajenom kućištu razdelnika.
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budimpešta, Mađarska
  • 5 godina garancije
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Prelaz od LPZ 0 do 3
  • Merni, upravljački i regulacioni sistemi
  • Installation electrotechnical expertise
Tehnički podaci

Tehnički podaci

Broj polova 2
Dimenzija 120V AC
Granična frekvencija 250 MHz
Ispitni standard IEC 61643-21
Izolacioni otpor >1 GΩ
Kapacitet (žila-zemlja) <10 pF
Kapacitet (žila-žila) <10 pF
Kategorie Tip 1+2 / D1+C2
LPZ 0→2
Največi trajni napon AC 120 V
Najveći trajni napon DC 170 V
Nominalna struja opterećenja AC 14 A
Nominalna struja opterećenja DC 20 A
Otpornost na udarnu struju žila-zemlja C2: 18 kV / 9 kA
Otpornost na udarnu struju žila-žila C2: 18 kV / 9 kA
Podeok TE (17,5 mm) 1
Prag zaštite žila - zemlja <600 V
Prag zaštite žila - žila <950 V
Prečnik priključka, kruti maks. 2,5 mm²
Prečnik priključka, kruti min. 0,14 mm²
Presek priključka fleksibilan min. 0,14 mm²
Presek priključka višežilni maks. 2,5 mm²
Presek priključka višežilni min. 0,14 mm²
Presek priključka, fleksibilan maks. 2,5 mm²
Priključak zaštite ne
SPD prema IEC 61643-21 Klasa I+II / D1+C2
Temperaturna oblast primene maks. 80 °C
Temperaturna oblast primene min. -40 °C
Ukupna odvodna struja (10/350) D1: 6 kA
Ukupna odvodna struja (8/20) 18 kA
Uneto slabljenje (insertion loss) 3 dB @ 250 MHz dB
Utični sistem Klema
Uzemljenje preko: Priključni kabal
Vrsta zaštite IP20
Svi tipovi

Svi tipovi

Tip Broj polova Največi trajni napon AC Najveći trajni napon DC Utični sistem Br.art. Količina malo pakovanje
TKS-B 2 120 V 170 V Klema 5097976
1 Komad
