Čeona ploča, varijabilna A2 180 | 59 | 109

morepic-1

morepic-2

Čeona ploča, varijabilna A2

Br.art. 6348925 | EAN 4012195018360

Br.art. / Tip	6348925 / KU 5 V A2

Dužina	180 mm

Širina	59 mm

Visina	109 mm

Opis proizvoda

Opis proizvoda

Varijabilna čeona ploča za montažu na US 5-nosač.

Tehnički podaci

Tehnički podaci

Dimenzija	180x59x109
Dužina	180 mm
Materijal	plemeniti čelik, nerđajući 1.4301
Nerđajući čelik, nagrižen	ne
Oblast ugla maks.	30 mm
Odgovara za forme profila	U-profil
Odgovara za plafonski pričvrsni element	da

Odgovara za pričvršćivanje konzola	ne
Održavanje funkcionalnosti	ne
Površina	svetlo, naknadno obrađeno
Širina	59 mm
Varijanta	Navojna čeona ploča
Visina	109 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Br.art.	Količina	malo pakovanje
KU 5 V A2	180 mm	59 mm	109 mm	6348925	Komad	1 Komad

Preuzimanja

Informativni list KU 5 V A2 / 6348925 , 0.18MB , pdf

Vodič KTS Kabeltragsysteme , 1.61MB , pdf

Katalog Kabeltragsysteme , 45.23MB , pdf

Izjava o usaglašenosti KU 5 V A2 / 6348925 , 0.16MB , pdf

REACH Izjava o usaglašenosti KU 5 V A2 / 6348925 , 0.12MB , pdf

Preuzimanje

RoHS Izjava o usaglašenosti KU 5 V A2 / 6348925 , 0.12MB , pdf

Preuzimanje

Uputstvo za montažu Mounting instructions, U support systems , 0.04MB , pdf

Uputstvo za montažu General information on the mounting , 2.61MB , pdf

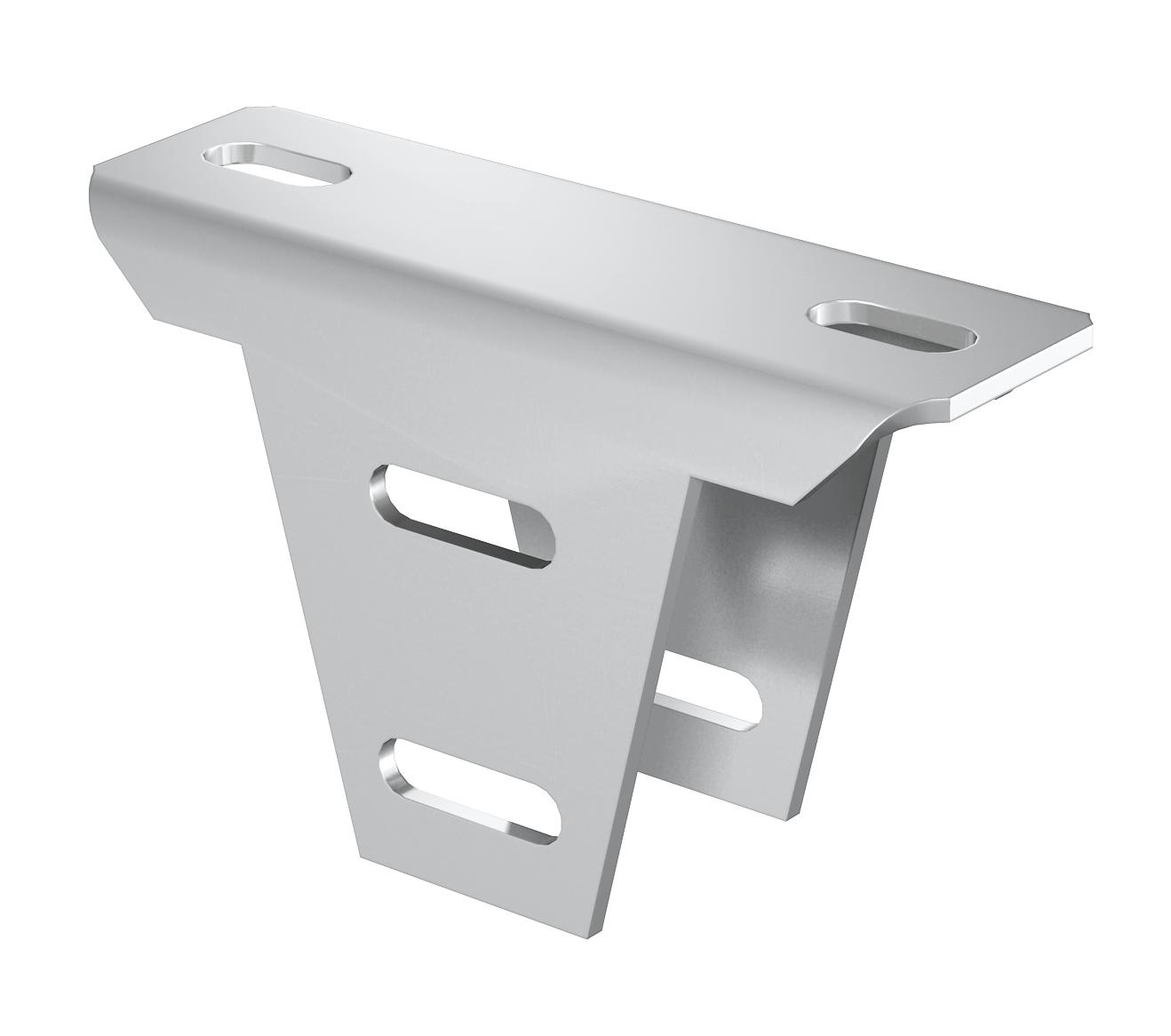

Grafika proizvoda KU 5 V A2 / 6348925, 39.20 kB, jpg

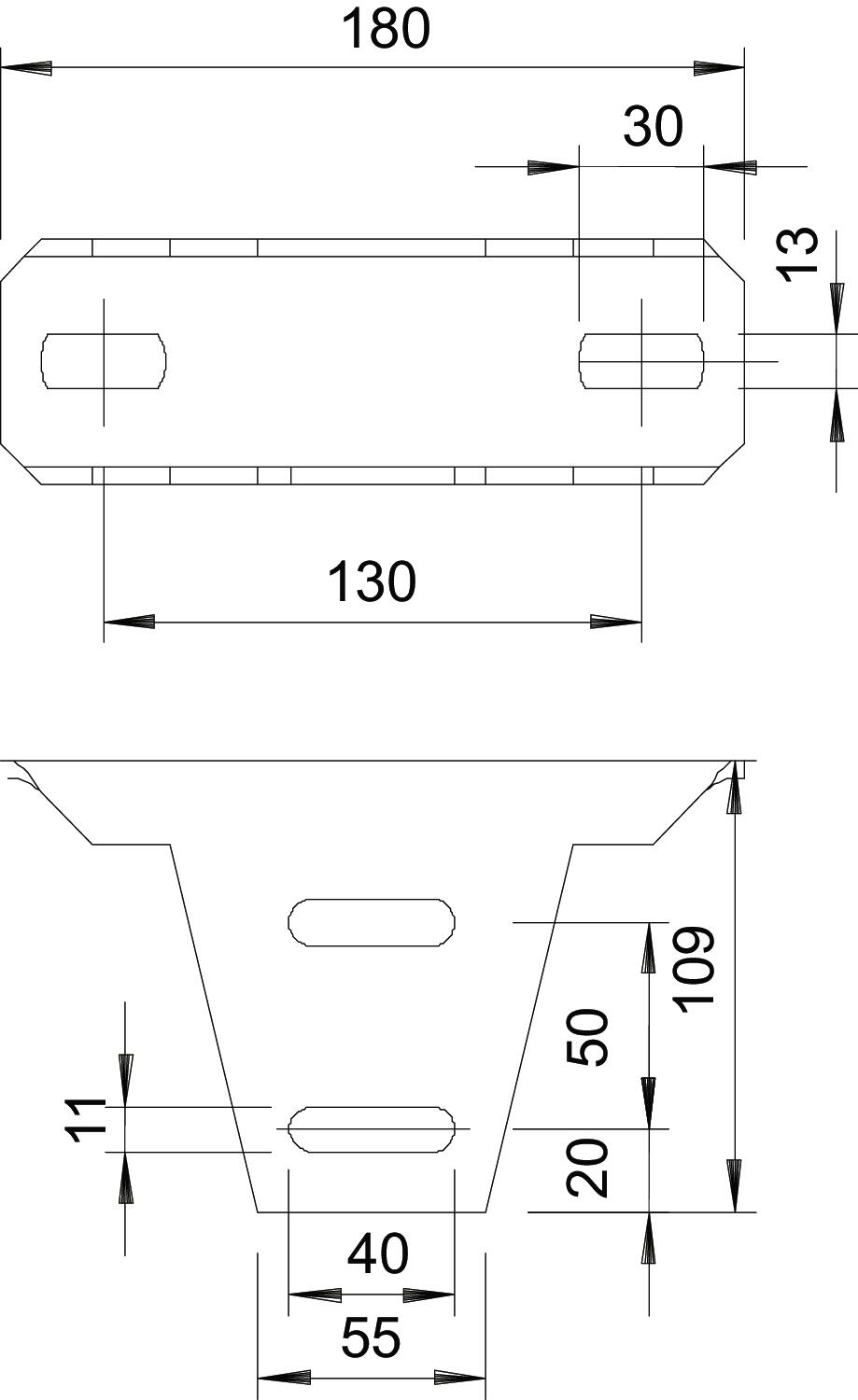

Crtež u razmeri KU 5 V A2 / 6348925, 61.46 kB, jpg

KU 5 V A2 / 6348925
