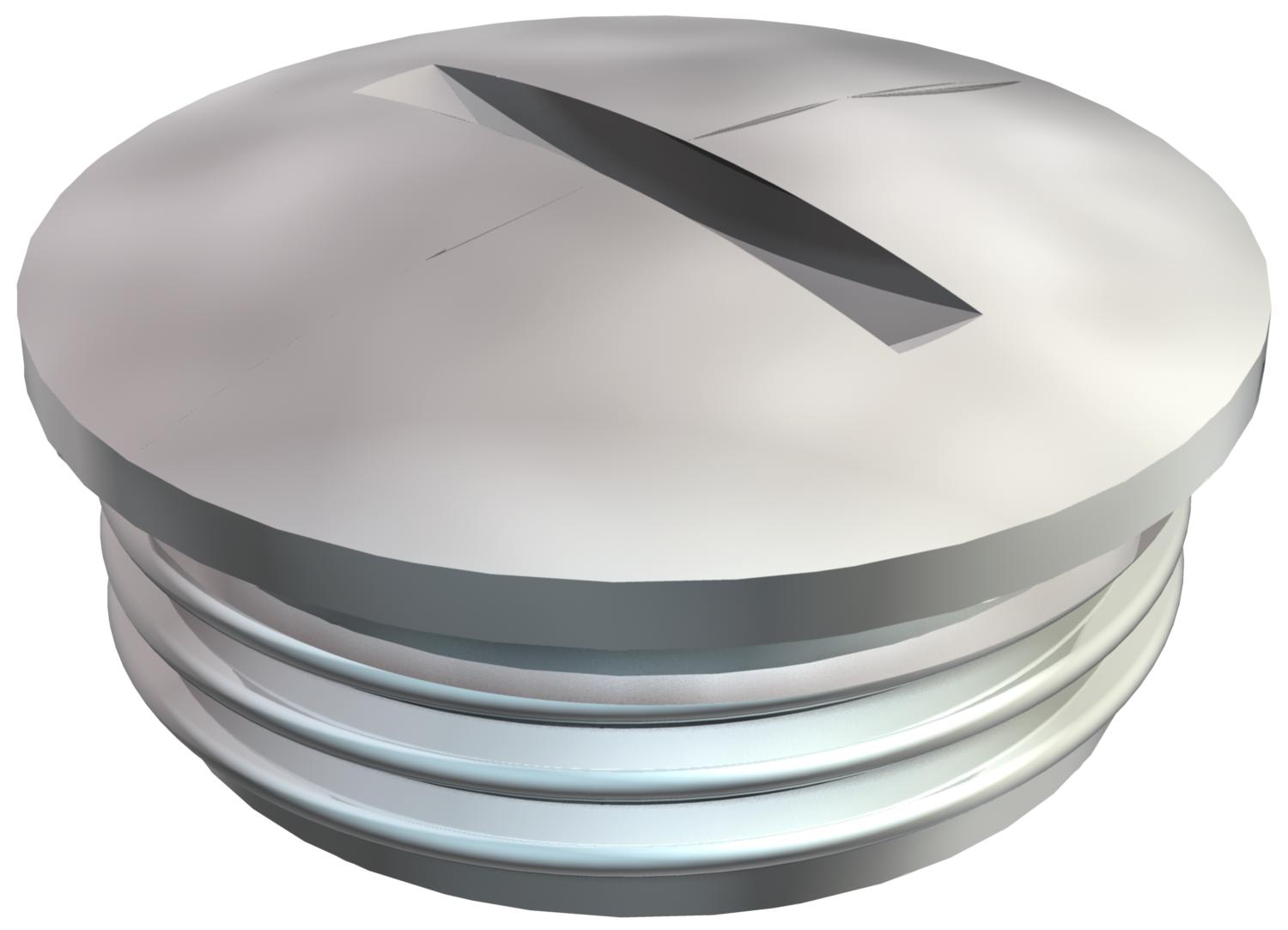

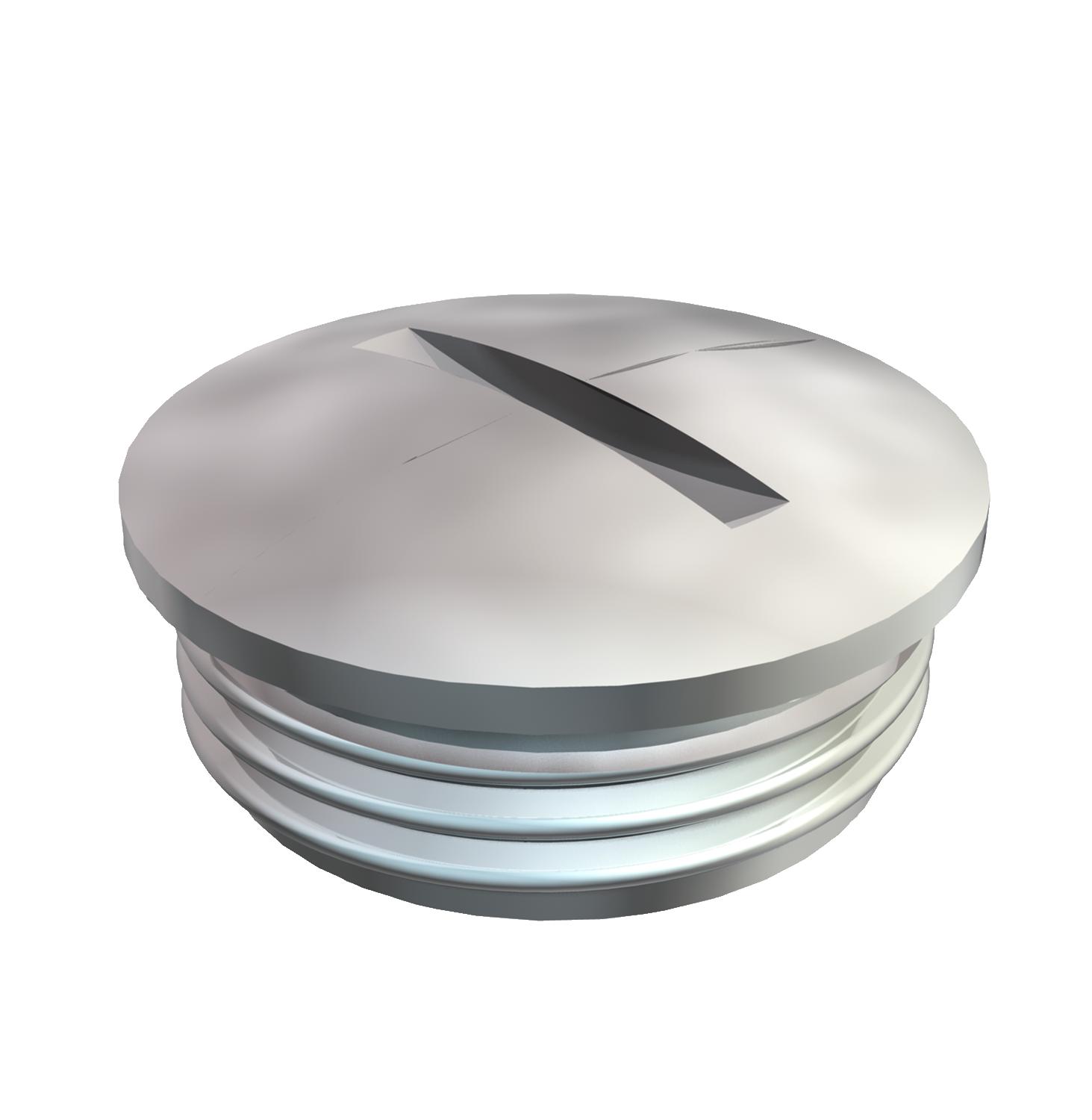

Čep s navojem, metrički navoj

Br.art. 2090546 | EAN 4012195472810

Br.art. / Tip

Navoj

Opis proizvoda

Opis proizvoda

Čep sa navojem N prema DIN 46320, sa metričkim navojem prema DIN EN 60423 odn.

ISO 68.

U kombinaciji sa zaptivnim prstenom tipa 107, 170 ili 171 vrsta zaštite IP 68 (5 bara/1 h).

Zaptivni prsten nije sadržan u obimu isporuke.

Tehnički podaci

Tehnički podaci

bez halogena	ne

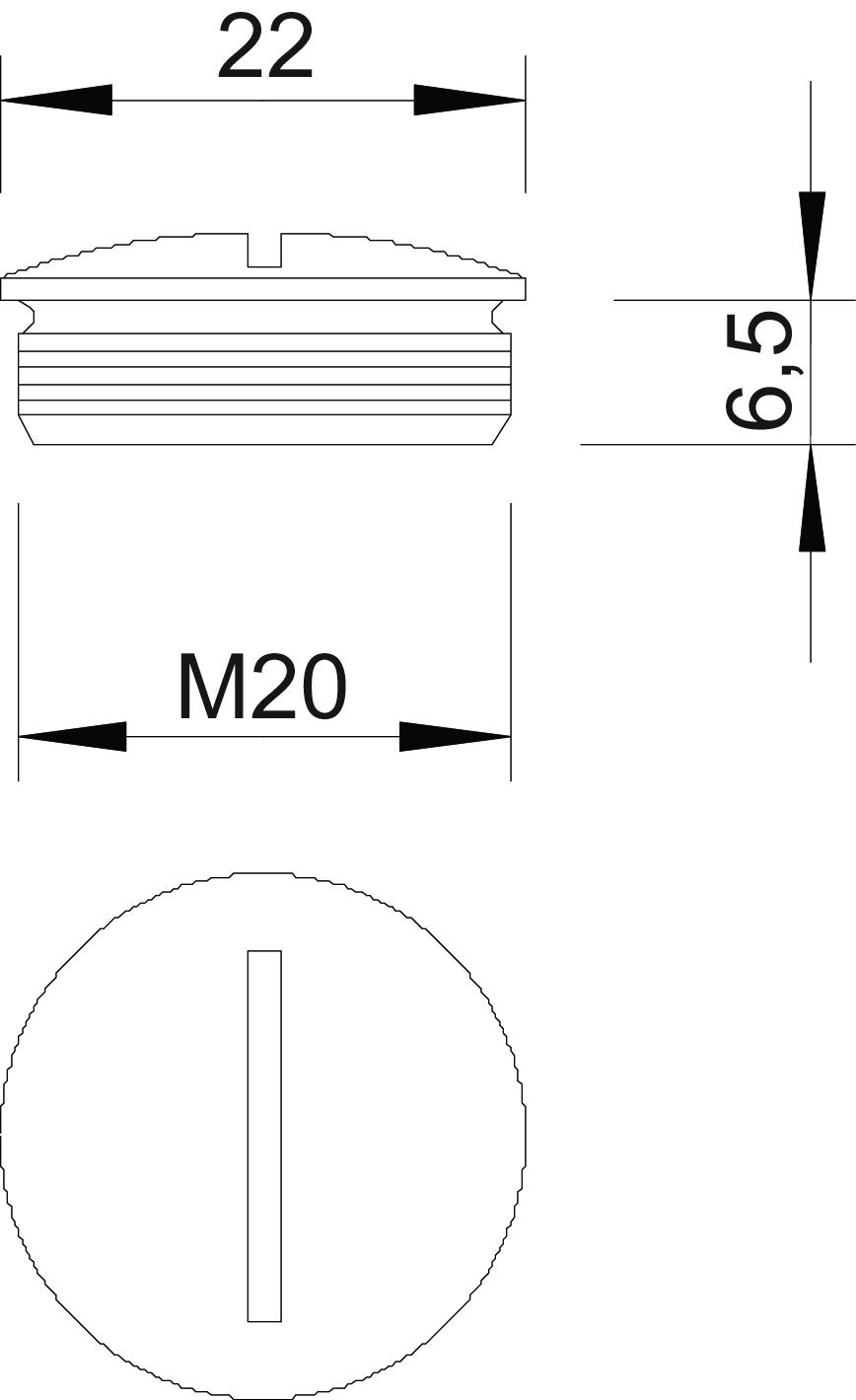

Dimenzija	M20
Dimenzija D	22 mm
Dimenzija L	6,5 mm
Dužina	22 mm
Materijal	Mesing
Navoj	M20 x 1,5
Ojačano staklenim vlaknima	ne
Otporno na udarce	ne
Površina	niklovano

Širina	22 mm
Uspon navoja	1,5 mm
Veličina navoja metrička/PG	20
Visina	9,5 mm
Vrsta navoja	metrički
Vrsta zaštite	IP68
za eks-zone plin	bez
za eks-zone prašina	bez
zaštićeno od eksplozije	ne

Svi tipovi

Svi tipovi

Tip	Navoj	Br.art.	Količina	malo pakovanje
168 MS M12	M12 x 1,5	2090511	Komad	100 Komad
168 MS M16	M16 x 1,5	2090538	Komad	100 Komad
168 MS M20	M20 x 1,5	2090546	Komad	100 Komad
168 MS M25	M25 x 1,5	2090554	Komad	50 Komad
168 MS M32	M32 x 1,5	2090562	Komad	50 Komad
168 MS M40	M40 x 1,5	2090570	Komad	50 Komad
168 MS M50	M50 x 1,5	2090589	Komad	25 Komad
168 MS M63	M63 x 1,5	2090597	Komad	25 Komad
