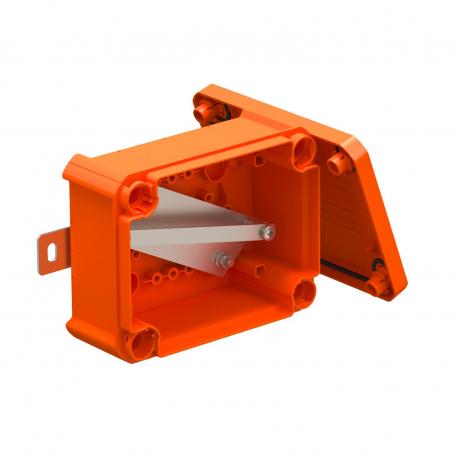

FireBox T100, zatvorena, prazna

Br.art. 7205780 | EAN 4012196820238

IP66
pastelno narandžasta; RAL 2003
Opis proizvoda
Opis proizvoda

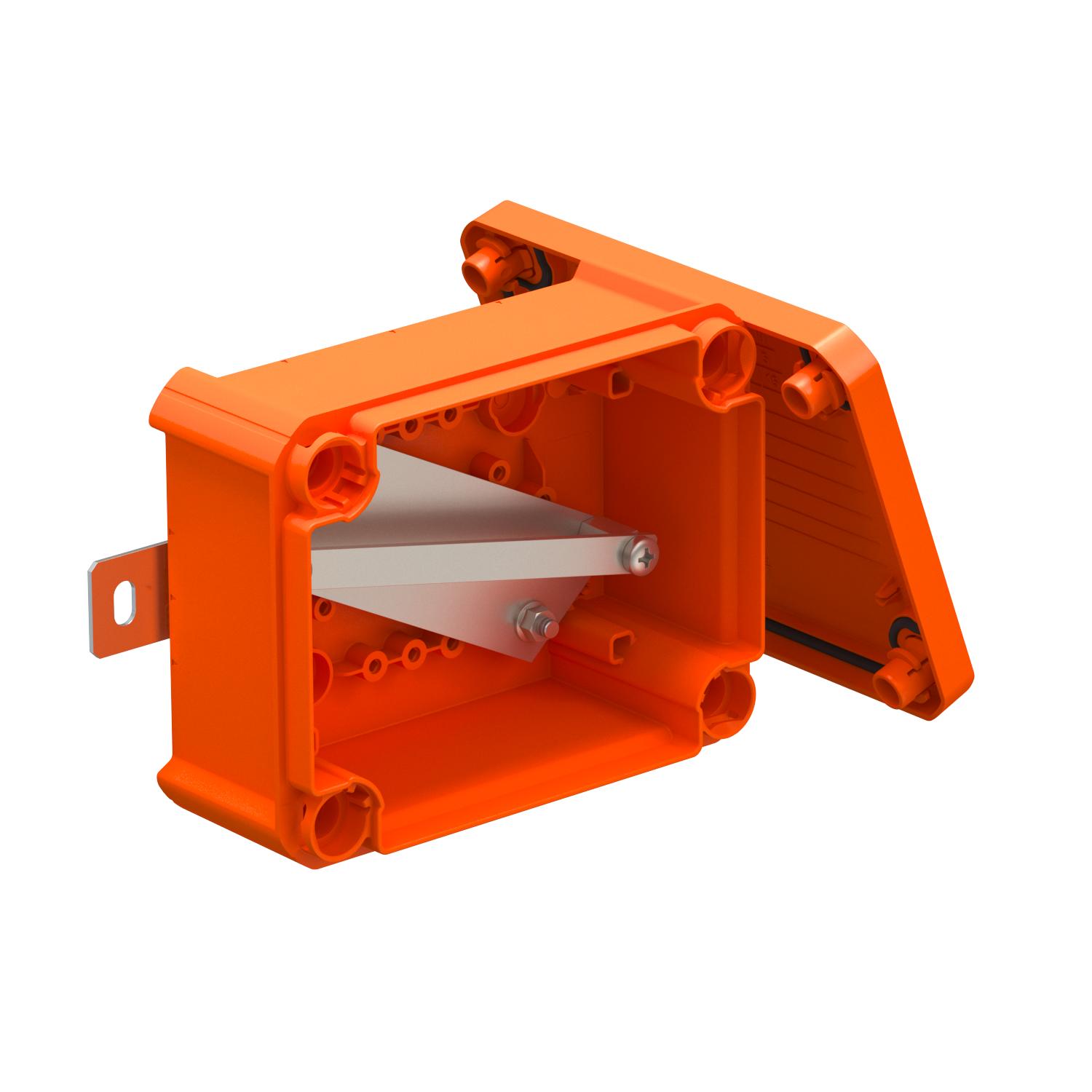

Neopremljena, zatvorena priključna ili kablovska razvodna kutija za slobodnu montažu sa keramičkim terminalima i kablovskim uvodnicama. Dimenzija A pokazuje dostupnu dužinu DIN šine za terminale za ožičenje. Dovoljan prostor za ožičenje zahvaljujući dijagonalno postavljenoj montažnoj šini. Pričvršćuje se na lako dostupne spoljne trake od nerđajućeg čelika. Odobreno za kablovske sisteme sa održavanjem električne funkcionalnosti prema DIN 4102, deo 12, klase E30, E60 i E90.
  • Klasaodržanja funkcionalnosti E30
  • Function maintenance class E60
  • Klasaodržanja funkcionalnosti E90
  • Vrsta zaštite IP 66
Tehnički podaci

Tehnički podaci

bez halogena da
Boja pastelno narandžasta; RAL 2003
CO₂ otisak (GWP) od kolevke do kapije 2,72 kg CO₂e / 1 Komad

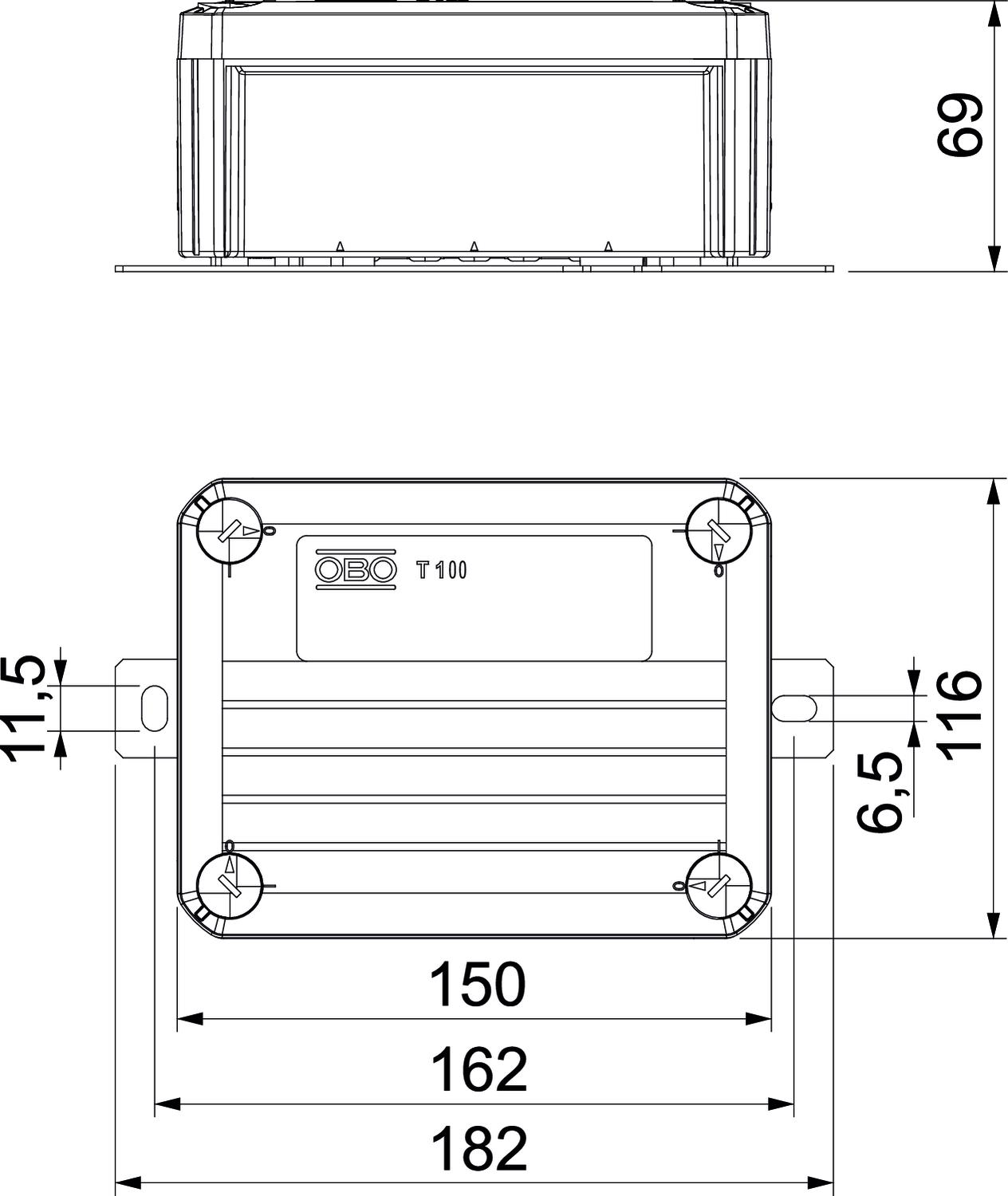

Dimenzija 150x116x67
Dimenzija A 101 mm
Dimenzija B 116 mm
Dimenzija H 67 mm
Dimenzija L 150 mm
Dimenzija L1 162 mm
Dimenzija L2 182 mm
Dužina 150 mm
Materijal Polipropilen
Mogućnost plombiranja ne
Nominalni prečnik maks. 6 mm²
Nominalni prečnik min. 0,5 mm²
Održavanje funkcionalnosti E 90
Opremanje Noseća šina
Poklopac nije transparentno
Pričvršćivanje poklopca zašrafljeno
Sa poklopcem da
Sa zaštitom ne
Širina 116 mm
Unutrašnje dimenzije 136x102x57 mm
Uvod sa zadnje strane ne
Visina 67 mm
Vrsta zaštite IP66
Svi tipovi

Svi tipovi

Tip Unutrašnje dimenzije Vrsta zaštite Boja Br.art. Količina malo pakovanje
T100E 0VA 136x102x57 mm IP66 pastelno narandžasta; RAL 2003 7205780
1 Komad
T160E 0VA 176x135x67 mm IP66 pastelno narandžasta; RAL 2003 7205782
1 Komad
T250E 0VA 225x173x86 mm IP66 pastelno narandžasta; RAL 2003 7205784
1 Komad
T350E 0VA 267x182x110 mm IP66 pastelno narandžasta; RAL 2003 7205786
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Keramička klema Keramička klema TK 04 7205700
5 Komad

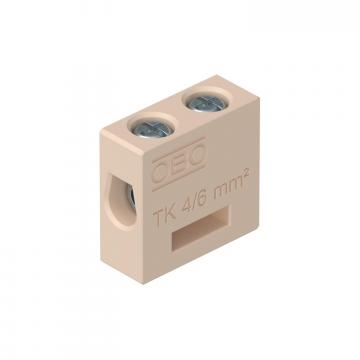

Keramička klema, jednostruka Keramička klema, jednostruka TK 06 7205702
5 Komad

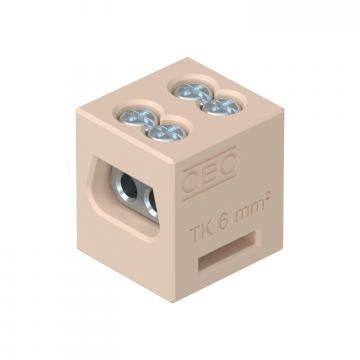

Keramička klema, dvostruka Keramička klema, dvostruka TK 06-2 7205703
5 Komad
Nosač osigurača za FireBox T Nosač osigurača za FireBox T TE-FH 520 7205570
1 Komad
Kablovska uvodnica sa maticom u kompletu Kablovska uvodnica sa maticom u kompletu V-TEC VM16+ OR 7205657
10 Komad

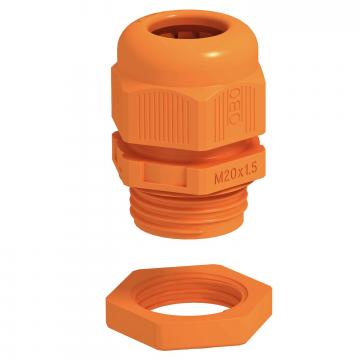

Kablovska uvodnica sa maticom u kompletu Kablovska uvodnica sa maticom u kompletu V-TEC VM20+ OR 7205660
10 Komad
Kablovska uvodnica sa maticom u kompletu Kablovska uvodnica sa maticom u kompletu V-TEC VM25+ OR 7205663
10 Komad

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Ploča za montažu za FireBox T seriju, prednja strana Ploča za montažu za FireBox T seriju, prednja strana MP-T6-F 7205790
1 Komad
Ploča za montažu za FireBox T seriju, zadnja strana Ploča za montažu za FireBox T seriju, zadnja strana MP-T6-B 7205792
1 Komad
