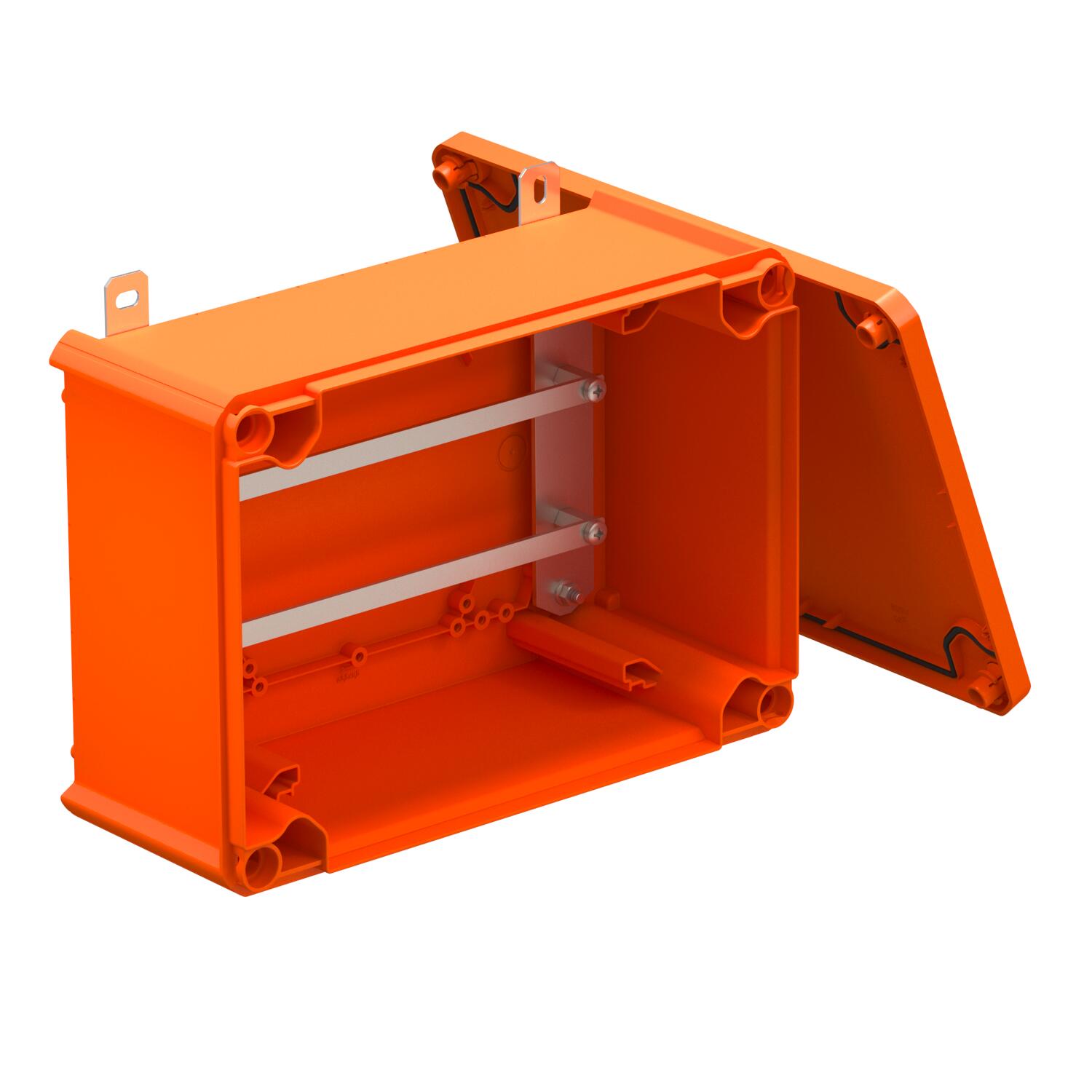

FireBox T350, zatvorena, prazna

Br.art. 7205786 | EAN 4012196820269

IP66
pastelno narandžasta; RAL 2003
Opis proizvoda

Opis proizvoda

Neopremljena, zatvorena priključna ili kablovska razvodna kutija za slobodnu montažu sa keramičkim terminalima i kablovskim uvodnicama. Dimenzija A pokazuje dostupnu dužinu DIN šine za terminale za ožičenje. Dovoljan prostor za ožičenje zahvaljujući dijagonalno postavljenoj montažnoj šini. Pričvršćuje se na lako dostupne spoljne trake od nerđajućeg čelika. Odobreno za kablovske sisteme sa održavanjem električne funkcionalnosti prema DIN 4102, deo 12, klase E30, E60 i E90.
  • Klasaodržanja funkcionalnosti E30
  • Function maintenance class E60
  • Klasaodržanja funkcionalnosti E90
  • Vrsta zaštite IP 66
Tehnički podaci

Tehnički podaci

bez halogena da
Boja pastelno narandžasta; RAL 2003

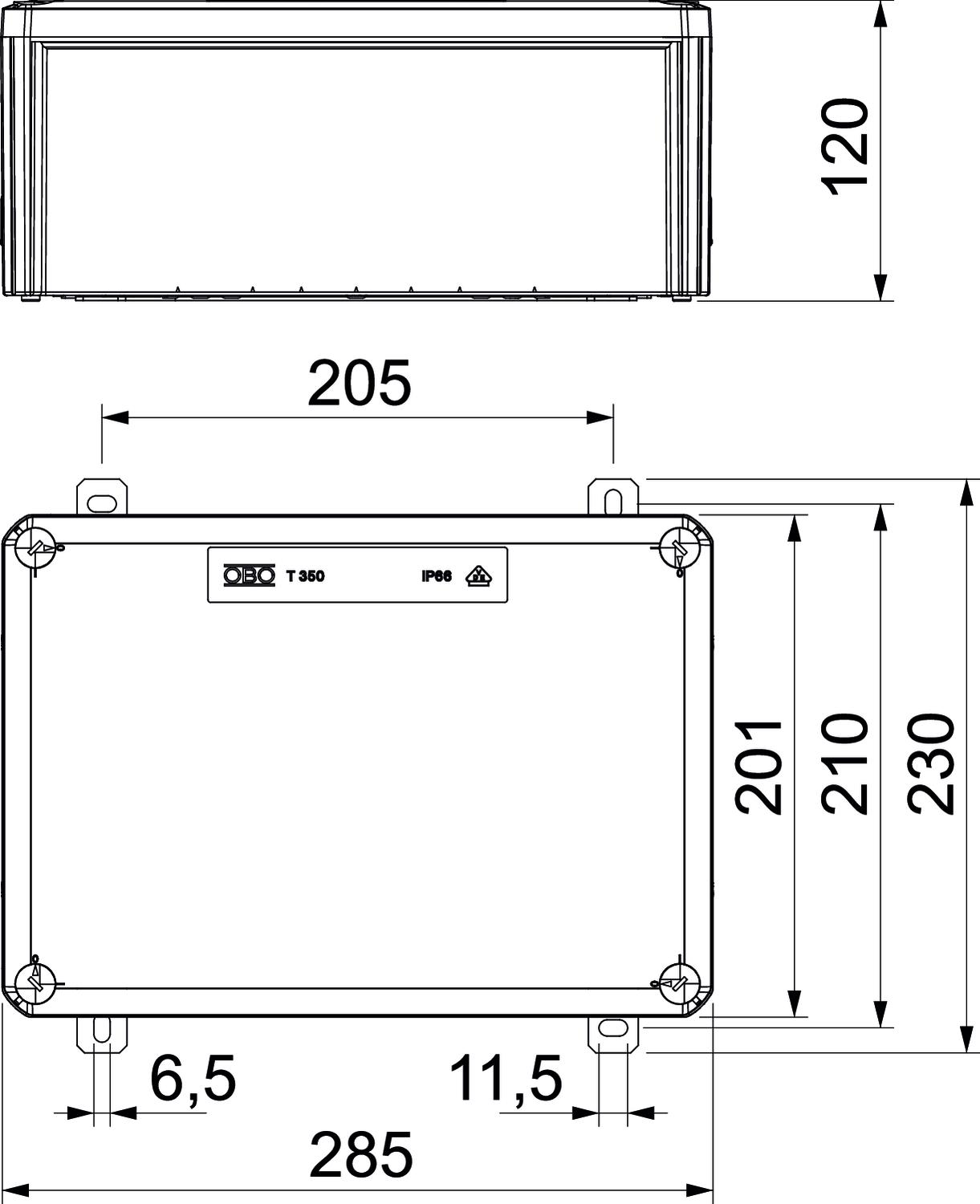

Dimenzija 285x201x120
Dimenzija A 386 mm
Dimenzija B 201 mm
Dimenzija H 120 mm
Dimenzija L 285 mm
Dimenzija L1 205 mm
Dimenzija L2 230 mm
Dužina 285 mm
Materijal Polipropilen
Mogućnost plombiranja ne
Nominalni prečnik maks. 16 mm²
Nominalni prečnik min. 0,5 mm²
Održavanje funkcionalnosti E 90
Opremanje Noseća šina
Poklopac nije transparentno
Pričvršćivanje poklopca zašrafljeno
Sa poklopcem da
Sa zaštitom ne
Širina 201 mm
Unutrašnje dimenzije 267x182x110 mm
Uvod sa zadnje strane ne
Visina 120 mm
Vrsta zaštite IP66
Svi tipovi

Svi tipovi

Tip Unutrašnje dimenzije Vrsta zaštite Boja Br.art. Količina malo pakovanje
T100E 0VA 136x102x57 mm IP66 pastelno narandžasta; RAL 2003 7205780
1 Komad
T160E 0VA 176x135x67 mm IP66 pastelno narandžasta; RAL 2003 7205782
1 Komad
T250E 0VA 225x173x86 mm IP66 pastelno narandžasta; RAL 2003 7205784
1 Komad
T350E 0VA 267x182x110 mm IP66 pastelno narandžasta; RAL 2003 7205786
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Keramička klema Keramička klema TK 04 7205700
5 Komad
Keramička klema, jednostruka Keramička klema, jednostruka TK 06 7205702
5 Komad
Keramička klema, dvostruka Keramička klema, dvostruka TK 06-2 7205703
5 Komad
Keramička klema, jednostruka Keramička klema, jednostruka TK 10 7205704
5 Komad
Keramička klema, dvostruka Keramička klema, dvostruka TK 10-2 7205705
5 Komad
Keramička klema, jednostruka Keramička klema, jednostruka TK 16 7205706
5 Komad
Keramička klema, dvostruka Keramička klema, dvostruka TK 16-2 7205707
5 Komad
Nosač osigurača za FireBox T Nosač osigurača za FireBox T TE-FH 520 7205570
1 Komad
Kablovska uvodnica sa maticom u kompletu Kablovska uvodnica sa maticom u kompletu V-TEC VM16+ OR 7205657
10 Komad
Kablovska uvodnica sa maticom u kompletu Kablovska uvodnica sa maticom u kompletu V-TEC VM20+ OR 7205660
10 Komad
Kablovska uvodnica sa maticom u kompletu Kablovska uvodnica sa maticom u kompletu V-TEC VM25+ OR 7205663
10 Komad
Kablovska uvodnica sa maticom u kompletu Kablovska uvodnica sa maticom u kompletu V-TEC VM32+ OR 7205666
10 Komad
Kablovska uvodnica sa maticom u kompletu Kablovska uvodnica sa maticom u kompletu V-TEC VM40+ OR 7205669
10 Komad

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Ploča za montažu za FireBox T seriju, prednja strana Ploča za montažu za FireBox T seriju, prednja strana MP-T6-F 7205790
1 Komad
Ploča za montažu za FireBox T seriju, zadnja strana Ploča za montažu za FireBox T seriju, zadnja strana MP-T6-B 7205792
1 Komad
