Jedinica kanala, prazna, uskočna, visina 40-70 mm 2400 | 400 | 40 | 70 | 3

Jedinica kanala, prazna, uskočna, visina 40-70 mm

Br.art. 7424464 | EAN 4012195244370

Br.art. / Tip

Dužina	2400 mm

Širina

Visina kanala min.	40 mm

Visina kanala maks.	70 mm

Poklopci	3

Opis proizvoda

Opis proizvoda

Za montažu spremna jedinica kanala sa 3 samouklopna slepa poklopca za sprovođenje kablova, sastoje se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 vijaka za košuljicu i zaptivke za spojeve poklopaca sa nivelacijom po visini (3 kom. kod jedinica kanala 200 i 300) ili udarne potpore poklopaca: 3 kom. kod širine kanala 400 i 6 kom. kod širine kanala 500 i 600. Poklopac je zašrafljen pre isporuke, uklopni elementi montirani.

Tehnički podaci

Tehnički podaci

Broj dodatnih pregradnih zidova	2
Broj spiralnih žlebova	3 St.
Debljina materijala poklopca	4

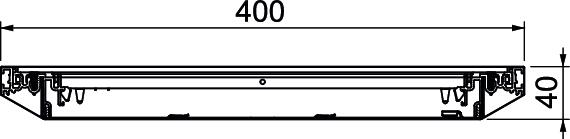

Dimenzija	2400x400x40
Dužina	2400 mm
Materijal	Čelik
Minimalna visina betonske košuljice	40
Mogućnost ugradnje zaptivke	da
Montažni otvor	bez
Namenjeno za elastičnu fugu	ne
Nivelaciona oblast maks.	70 mm
Nivelaciona oblast min.	40 mm
Odvojivo	ne
Podna ploča	da
Poklopac može da se skine	da

Poklopac za montažni otvor	ne
Poklopci	3
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	da
Pričvršćivanje pregrade	utaknuti
Proj predviđenih ugradnih jedinica	3
Sa ispustom	da
Sa izjednačavanjem potencijala	ne
Sa pregradom	ne
Sa priključnim otvorom	ne
Širina	400 mm
Ugradni otvor za nazidnu kasetu	ne
Visina kanala maks.	70 mm
Visina kanala min.	40 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina kanala min.	Visina kanala maks.	Poklopci	Br.art.	Količina	malo pakovanje
OKA-W2004030R	2400 mm	200 mm	40 mm	70 mm	3	7424460	m	2,4 m
OKA-W3004030R	2400 mm	300 mm	40 mm	70 mm	3	7424462	m	2,4 m
OKA-W4004030R	2400 mm	400 mm	40 mm	70 mm	3	7424464	m	2,4 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Modul za ugaonu račvu na levo, visina 40-150 mm	OKA-G40040150FBL	7423954	Komad	1 Komad
Modul za ugaonu račvu na desno, visina 40-150 mm	OKA-G40040150FBR	7423974	Komad	1 Komad
Završni komad kanala, visina 40-150 mm	OKA-G40040150ES	7424284	Komad	1 Komad
Modul za T račvu kanala	OKA FB2 TX	7424821	Komad	1 Komad
Ugradna jedinica za GES9, visina 40-70 mm	OKA-W A 4030 9	7424884	Komad	1 Komad
Ugradna jedinica za GES4, visina 60-110 mm	OKA-W A 6050 4	7424900	Komad	1 Komad
Ugradna jedinica za GES6, visina 60-110 mm	OKA-W A 6050 6	7424902	Komad	1 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad
