Jedinica kanala, prazna, visina 100-150 mm 2400 | 600 | 100 | 150 | 3

Jedinica kanala, prazna, visina 100-150 mm

Br.art. 7424458 | EAN 4012195244325

Br.art. / Tip

Dužina	2400 mm

Širina

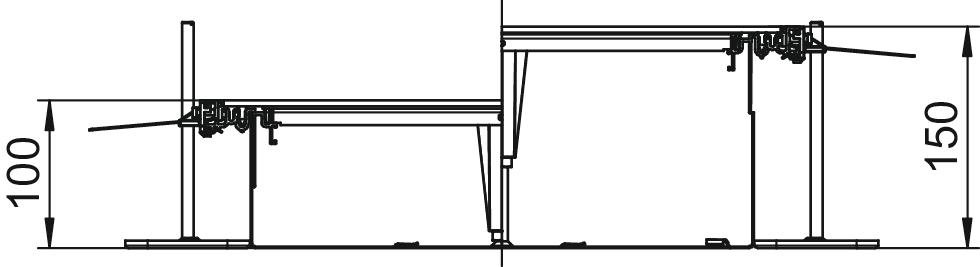

Visina kanala min.	100 mm

Visina kanala maks.	150 mm

Poklopci	3

Opis proizvoda

Opis proizvoda

Za montažu spremna jedinica kanala sa 3 slepa poklopca za sprovođenje kablova, sastoji se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 vijaka za košuljicu i zaptivke poklopaca sa nivelacijom po visini (3 kom. kod jedinica kanala 200 i 300) ili udarnom potporom poklopca sa nivelacijom: 3 kom. kod širine kanala 400 i 6 kom. kod širine kanala 500 i 600. Poklopac je zašrafljen pre isporuke.

Tehnički podaci

Tehnički podaci

Broj dodatnih pregradnih zidova	2
Broj spiralnih žlebova	3 St.
Debljina materijala poklopca	4
Dimenzija	2400x600x100
Dužina	2400 mm
Korisni presek	40800 mm²
Materijal	Čelik
Minimalna visina betonske košuljice	100
Mogućnost ugradnje zaptivke	da
Montažni otvor	bez
Namenjeno za elastičnu fugu	ne
Nivelaciona oblast maks.	150 mm
Nivelaciona oblast min.	100 mm
Odvojivo	ne
Podna ploča	da

Poklopac može da se skine	da
Poklopac za montažni otvor	ne
Poklopci	3
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	ne
Pričvršćivanje pregrade	napraviti raster
Proj predviđenih ugradnih jedinica	3
Sa ispustom	da
Sa izjednačavanjem potencijala	ne
Sa pregradom	ne
Sa priključnim otvorom	ne
Širina	600 mm
Ugradni otvor za nazidnu kasetu	ne
Visina kanala maks.	150 mm
Visina kanala min.	100 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina kanala min.	Visina kanala maks.	Poklopci	Br.art.	Količina	malo pakovanje
OKA-W20010050	2400 mm	200 mm	100 mm	150 mm	3	7424440	m	2,4 m
OKA-W30010050	2400 mm	300 mm	100 mm	150 mm	3	7424442	m	2,4 m
OKA-W40010050	2400 mm	400 mm	100 mm	150 mm	3	7424444	m	2,4 m
OKA-W50010050	2400 mm	500 mm	100 mm	150 mm	3	7424446	m	2,4 m
OKA-W60010050	2400 mm	600 mm	100 mm	150 mm	3	7424458	m	2,4 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Modul za ugaonu račvu na levo, visina 40-240 mm	OKA-G60040240FBL	7423968	Komad	1 Komad
Modul za ugaonu račvu na desno, visina 40-240 mm	OKA-G60040240FBR	7423988	Komad	1 Komad
Završni komad kanala, visina 40-240 mm	OKA-G60040240ES	7424308	Komad	1 Komad
Modul za T račvu kanala	OKA FB2 TX	7424821	Komad	1 Komad
Ugradna jedinica za GES4, visina 100-150 mm	OKA-W A 10050 4	7424920	Komad	1 Komad
Ugradna jedinica za GES6, visina 100-150 mm	OKA-W A 10050 6	7424922	Komad	1 Komad
Ugradna jedinica za GES9, visina 100-150 mm	OKA-W A 10050 9	7424924	Komad	1 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad
