Jedinica kanala za GES4, visina 100-150 mm 2400 | 300 | 100 | 150 | 3

Jedinica kanala za GES4, visina 100-150 mm

Br.art. 7424620 | EAN 4012195244714

Br.art. / Tip

Dužina	2400 mm

Širina

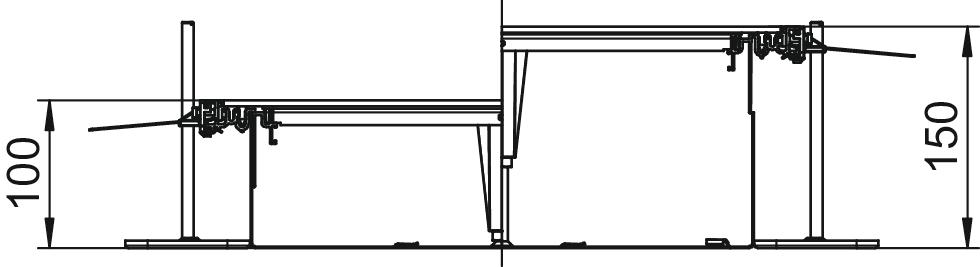

Visina kanala min.	100 mm

Visina kanala maks.	150 mm

Poklopci	3

Opis proizvoda

Opis proizvoda

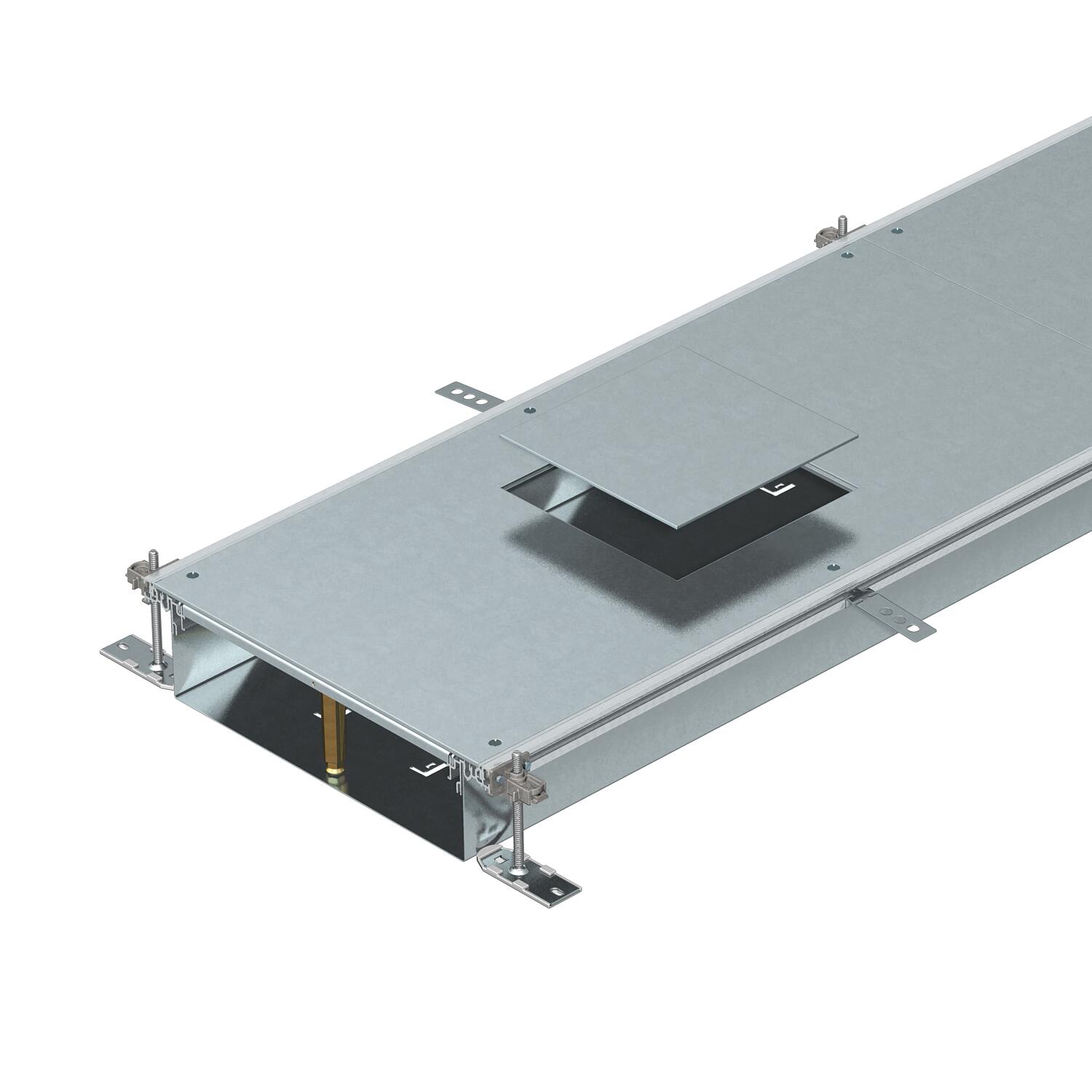

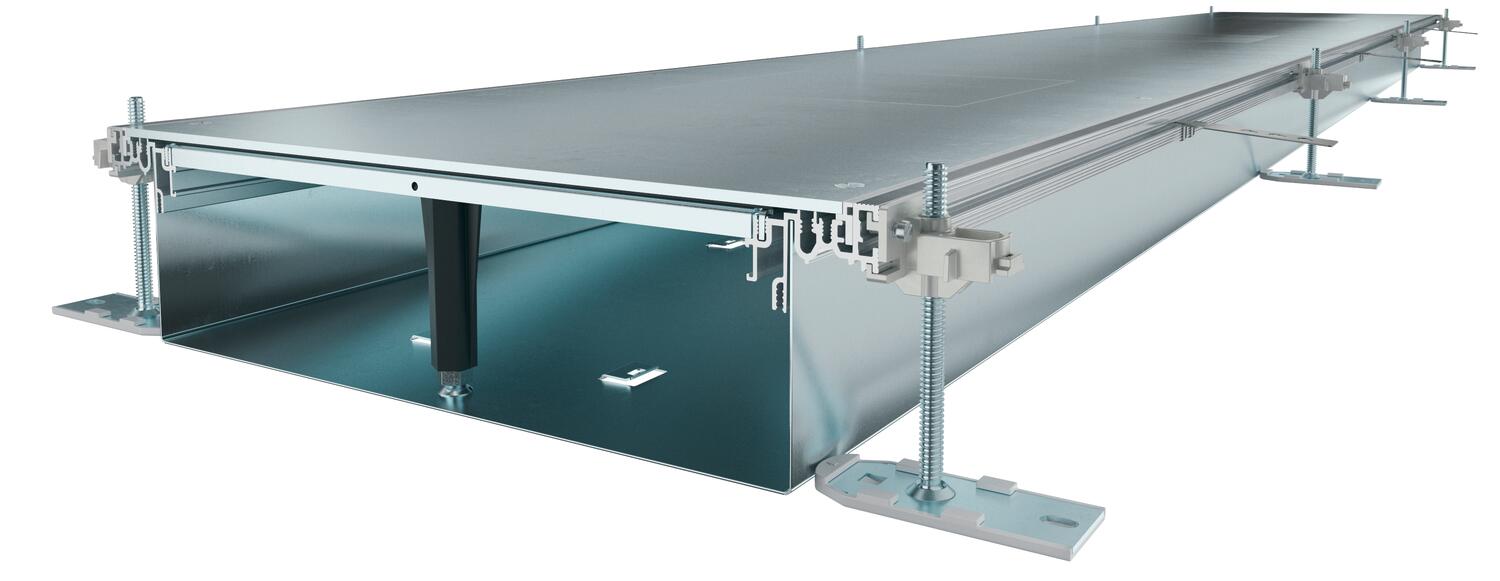

Za montažu spremna jedinica kanala sa 3 ili 6 poklopaca za ugradnju uređaja za sprovođenje kablova i ugradnju ugradnih jedinica nominalne veličine 4, sastoji se od donjeg dela kanala (podno korito sa bočnim i priključnim profilom podne obloge) i poklopca kanala sa maskom zatvorenim montažnim otvorom. Podno korito sa vezicama za samokontaktnu montažu pregrada. U obimu isporuke sadržano je 6 pričvrsnih ugaonika sa nivelacijom po visini, 6 anker vijaka za košuljicu i zaptivke poklopaca (3 kom. kod jedinica kanala 300) ili udarnom potporom poklopca sa nivelacijom: 3 kom. kod širine kanala 400 i 6 kom. kod širina kanala 500 i 600. Poklopac je zašrafljen pre isporuke.

Tehnički podaci

Tehnički podaci

Broj dodatnih pregradnih zidova	2
Broj spiralnih žlebova	3 St.
Debljina materijala poklopca	4
Dimenzija	2400x300x100
Dužina	2400 mm
Materijal	Čelik
Minimalna visina betonske košuljice	100
Mogućnost ugradnje zaptivke	da
Montažni otvor	za priključak za uređaje
Montažni otvor	kvadratno
Namenjeno za elastičnu fugu	ne
Nivelaciona oblast maks.	150 mm
Nivelaciona oblast min.	100 mm
Nominalna veličina za ugradne jedinice	4
Odvojivo	ne
Podna ploča	da

Poklopac može da se skine	da
Poklopac za montažni otvor	da
Poklopci	3
Površina	hladno pocinkovano
Preklopno pričvršćivanje poklopca	ne
Pričvršćivanje pregrade	utaknuti
Proj predviđenih ugradnih jedinica	3
Sa ispustom	da
Sa izjednačavanjem potencijala	ne
Sa pregradom	ne
Sa priključnim otvorom	da
Širina	300 mm
Ugradni otvor za nazidnu kasetu	ne
Visina kanala maks.	150 mm
Visina kanala min.	100 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina kanala min.	Visina kanala maks.	Poklopci	Br.art.	Količina	malo pakovanje
OKA-W30010050D4	2400 mm	300 mm	100 mm	150 mm	3	7424620	m	2,4 m
OKA-W40010050D4	2400 mm	400 mm	100 mm	150 mm	3	7424622	m	2,4 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Modul za ugaonu račvu na levo, visina 40-240 mm	OKA-G30040240FBL	7423962	Komad	1 Komad
Modul za ugaonu račvu na desno, visina 40-240 mm	OKA-G30040240FBR	7423982	Komad	1 Komad
Završni komad kanala, visina 40-240 mm	OKA-G30040240ES	7424302	Komad	1 Komad
Modul za T račvu kanala	OKA FB2 TX	7424821	Komad	1 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad
