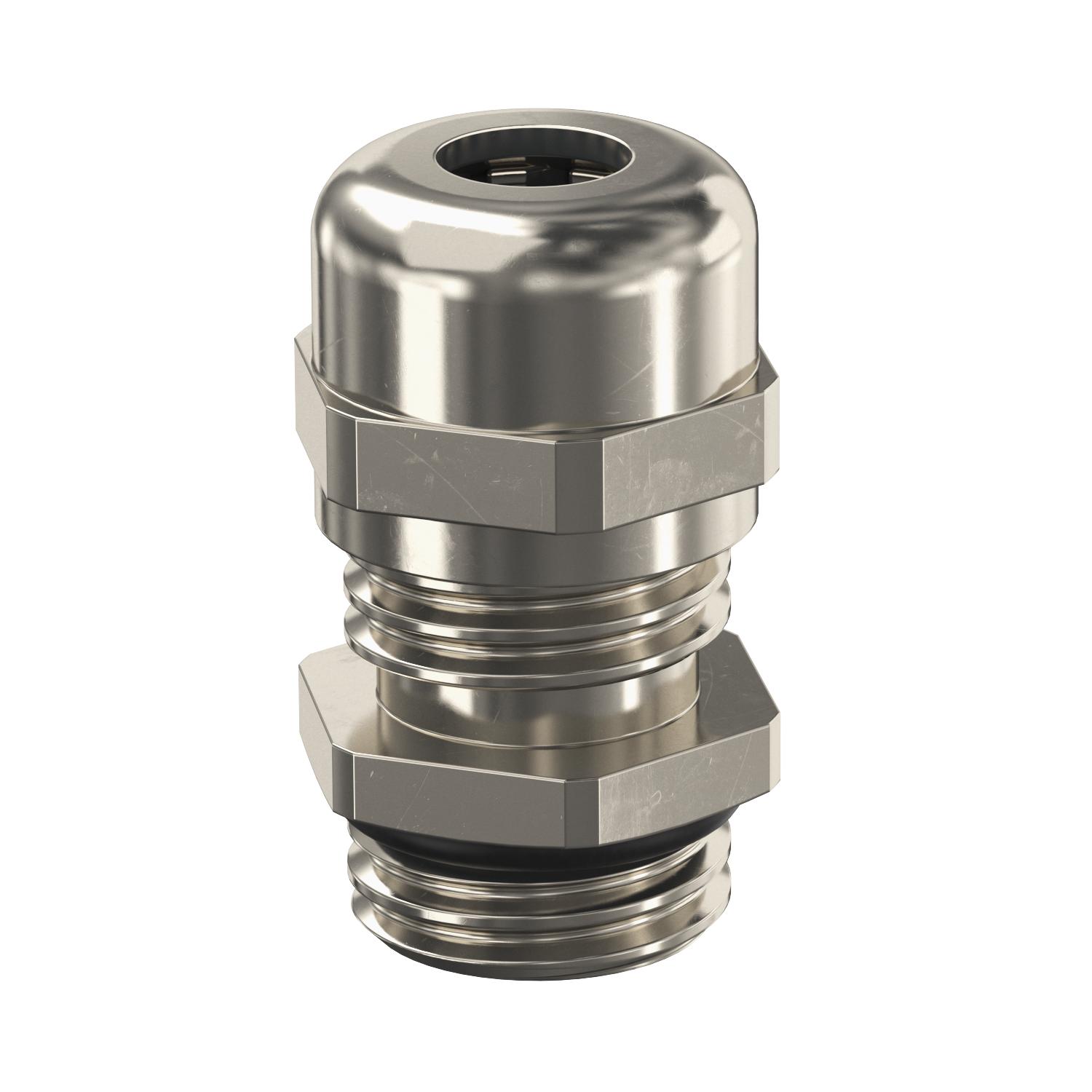

Kablovska navojnica sa navrtkom, metrički navoj, niklovana

Br.art. 2086018 | EAN 4012195808992

ne
Opis proizvoda

Opis proizvoda

Robusna kablovska uvodnica sa metričkim priključnim navojem prema IEC 423 u dizajnu navrtke za visoke zahteve za zaptivenost. Vučno rasterećenje, zaštita od uvrtanja i zaptivenost u celom rasponu. Neoprenski zaptivni prsten. Umetak za stezanje od poliamida. Sa unapred montiranim zaptivnim prstenom na priključnom navoju, VDE-testirano prema DIN EN 50262, klasa zaštite IP68 na 5 bar/1h, temperaturni opseg -20 do +100°C.

Zaptivni prsten nije sadržan u obimu isporuke.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Vrsta zaštite IP 68
  • Metrički navoj
Tehnički podaci

Tehnički podaci

bez halogena ne

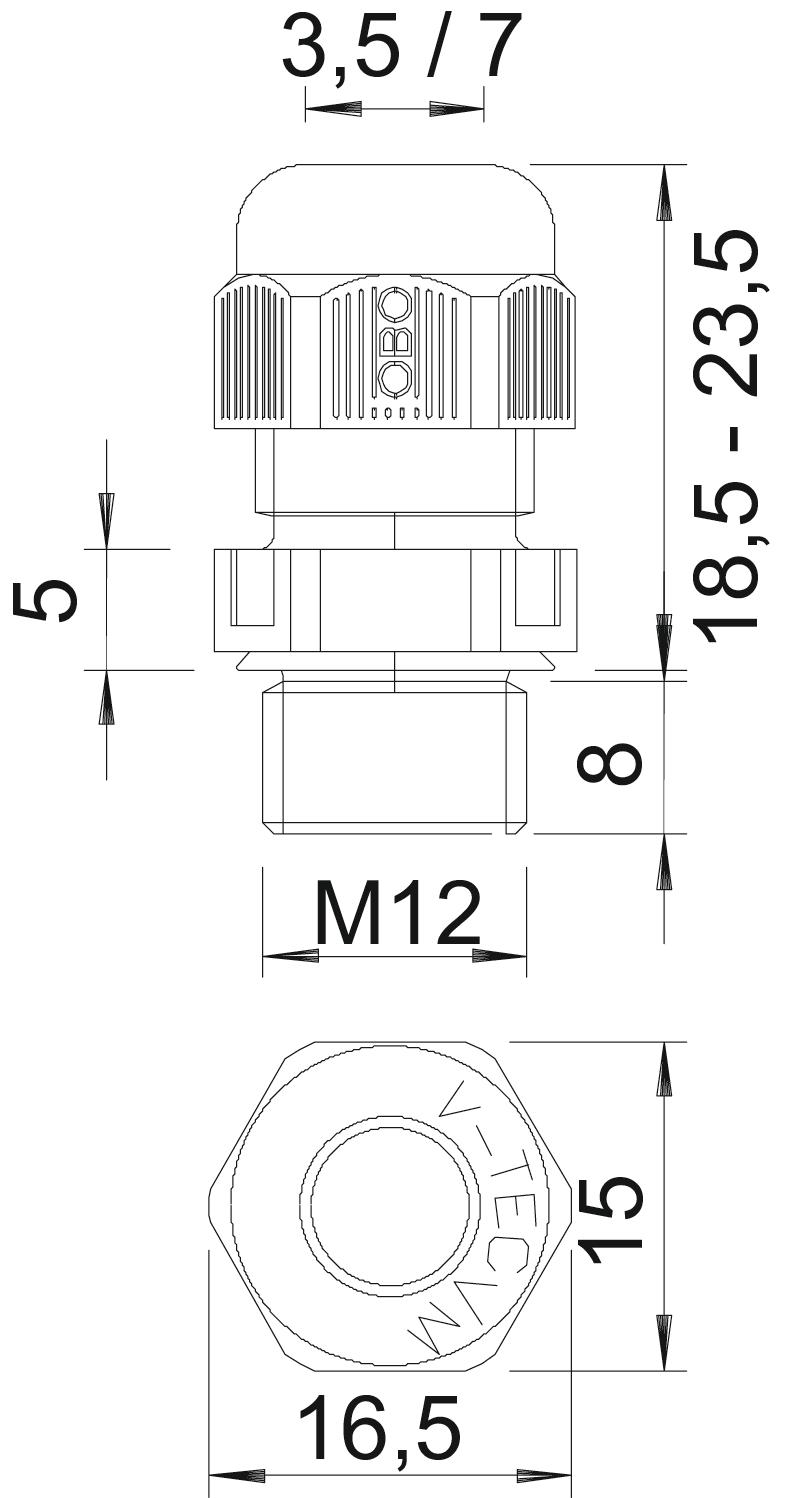

Dimenzija M12
Dimenzija e 15,5 mm
Dimenzija L maks. 20 mm
Dimenzija L1 5 mm
Dimenzija L2 3 mm
Dimenzija L3 11,5 mm
Dužina navoja 5 mm
Kablovska uvodnica za traku ne
Materijal Mesing
Mogućnost rasterećenja vučne sile da
Navoj M12 x 1,5
Nestabilni obrtni momenat 3,5 Nm
Ojačano staklenim vlaknima ne
Otporno na udarce ne
Površina niklovano
S kontranavrtkom ne
Šestoivično, ugaona dimenzija 15,5 mm
širina ključa 14
Temperaturna oblast primene maks. 100 °C
Temperaturna oblast primene min. -20 °C
Varijanta pravo
Višestruka zaptivka ne
Vrsta navoja metrički
Vrsta zaptivanja Zaptivni prsten
Vrsta zaštite IP68
za eksplozivne zone bez
Zaptivna oblast D maks. 6 mm
Zaptivna oblast D min. 3 mm
zaštićeno od eksplozije ne
Zaštita od savijanja ne
Svi tipovi

Svi tipovi

Tip Navoj Višestruka zaptivka Br.art. Količina malo pakovanje
V-TEC VM12 MS M12 x 1,5 ne 2086018
50 Komad
V-TEC VM16 MS M16 x 1,5 ne 2086024
50 Komad
V-TEC VM20 MS M20 x 1,5 ne 2086030
25 Komad
V-TEC VM25 MS M25 x 1,5 ne 2086036
25 Komad
V-TEC VM32 MS M32 x 1,5 ne 2086042
20 Komad
V-TEC VM40 MS M40 x 1,5 ne 2086048
5 Komad
V-TEC VM50 MS M50 x 1,5 ne 2086054
5 Komad
V-TEC VM63 MS M63 x 1,5 ne 2086060
5 Komad
Dodatna oprema

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje

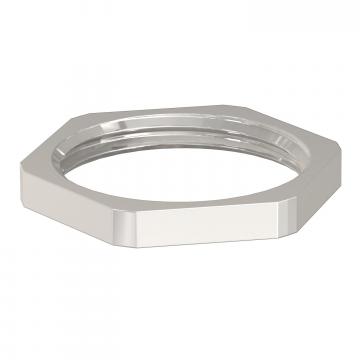

Kontranavrtka, metrički navoj Kontranavrtka, metrički navoj 169 MS M12 2091607
100 Komad
