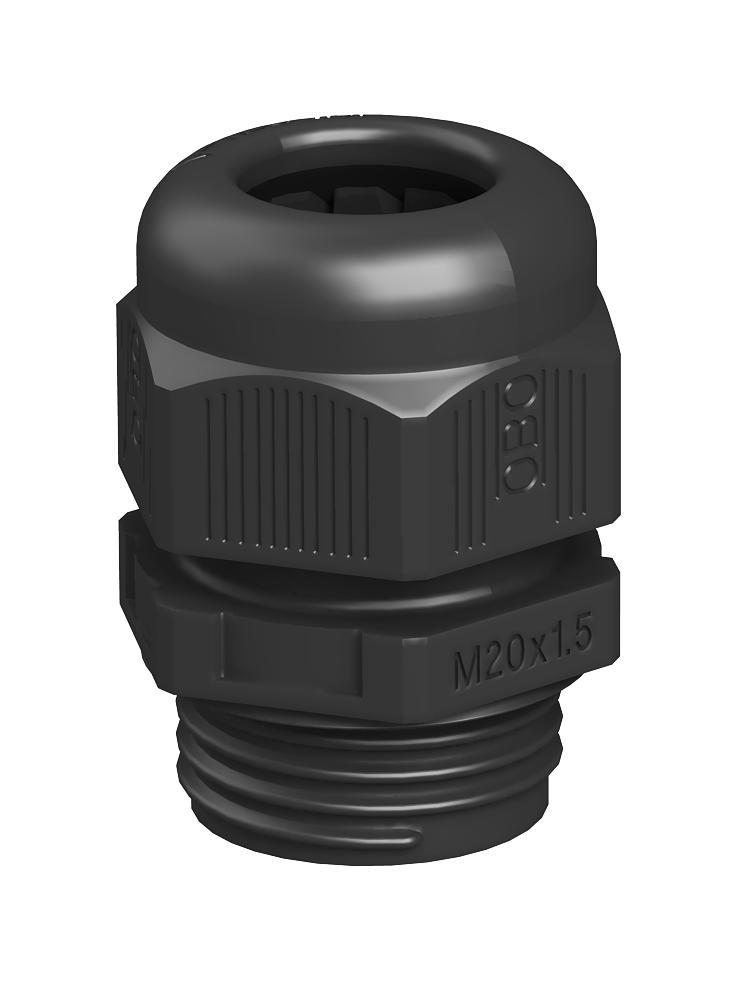

Kablovska uvodnica, metrički navoj, crna

Br.art. 2022889 | EAN 4012195535751

ne
crna
Opis proizvoda
Opis proizvoda
Kablovska uvodnica sa metričkim priključnim navojem u obliku torban navike za razvodne kutije za kablove, kućišta, kutije za razvođenje u privatnim i industrijskim oblastima. Rasterećenje vučne sile i integrisana zaptivna guma ispitani su prema DIN EN 62444. Klasa zaštite IP68. Primenljivo na temoperaturi od -20°C do +65°C.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Det Norske Veritas
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • samogasiv 650°C
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Vrsta zaštite IP 68
  • Metrički navoj
Tehnički podaci

Tehnički podaci

bez halogena da
Boja crna
Deljiva navojnica ne

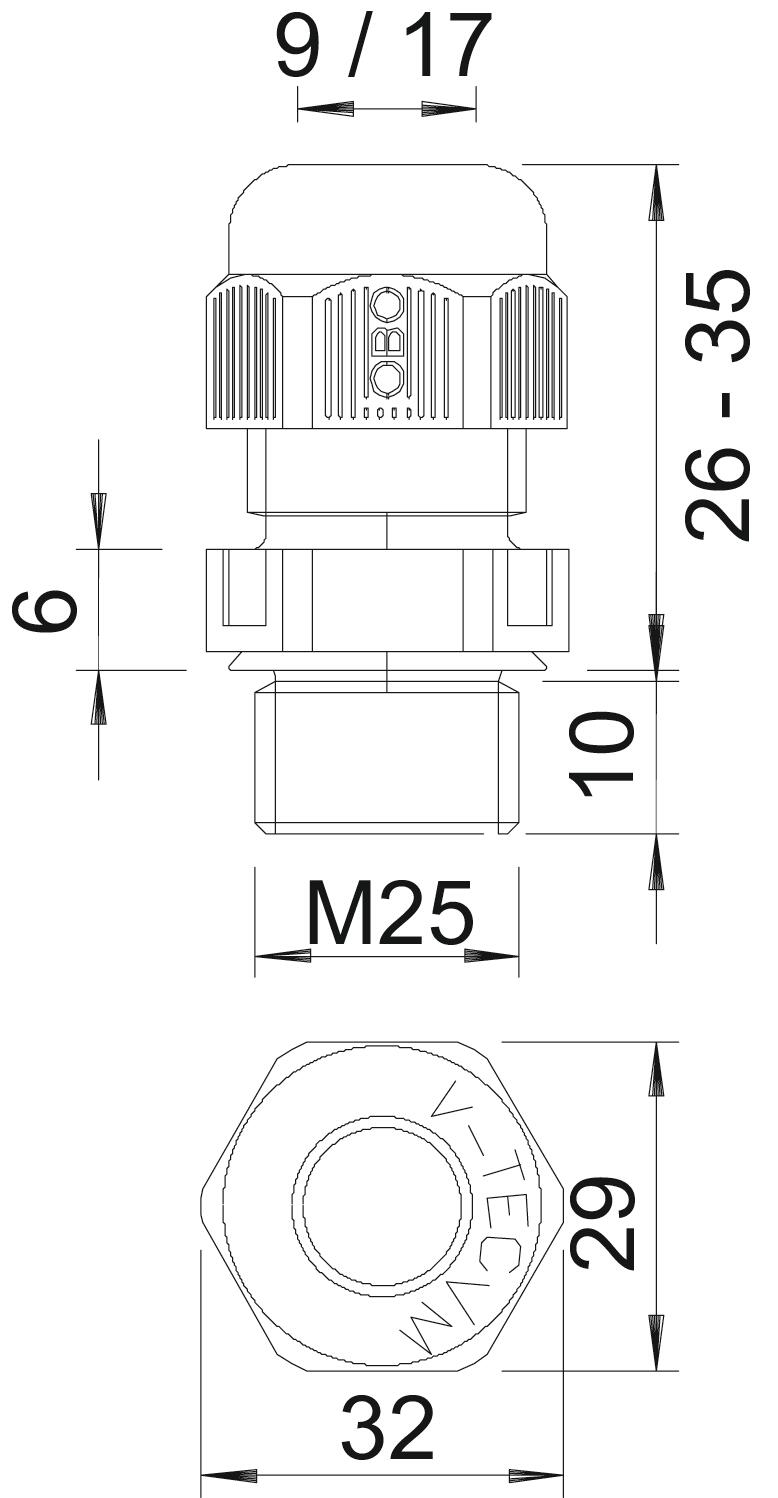

Dimenzija M25
Dimenzija e 32 mm
Dimenzija L maks. 35 mm
Dimenzija L min. 26 mm
Dimenzija L1 10 mm
Dimenzija L2 6 mm
Dužina navoja 10 mm
Kablovska uvodnica za traku ne
Materijal Poliamid
Mogućnost rasterećenja vučne sile da
Navoj M25 x 1,5
Nestabilni obrtni momenat 5 Nm
Nominalna veličina navoja 25
Ojačano staklenim vlaknima ne
Otporno na udarce ne
S kontranavrtkom ne
samogasiv Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 650°C
Šestoivično, ugaona dimenzija 32 mm
širina ključa 29
Temperaturna oblast primene maks. 65 °C
Temperaturna oblast primene min. -20 °C
Uspon navoja 1,5 mm
Varijanta pravo
Višestruka zaptivka ne
Vrsta navoja metrički
Vrsta zaptivanja Zaptivni prsten
Vrsta zaštite IP68
za eks-zone plin bez
za eks-zone prašina bez
za eksplozivne zone bez
Zaptivna oblast D maks. 17 mm
Zaptivna oblast D min. 9 mm
zaštićeno od eksplozije ne
Zaštita od savijanja ne
Svi tipovi

Svi tipovi

Tip Navoj Višestruka zaptivka Boja Br.art. Količina malo pakovanje
V-TEC VM12 SW M12 x 1,5 ne crna 2022883
50 Komad
V-TEC VM16 SW M16 x 1,5 ne crna 2022885
50 Komad
V-TEC VM20 SW M20 x 1,5 ne crna 2022887
50 Komad
V-TEC VM25 SW M25 x 1,5 ne crna 2022889
25 Komad
V-TEC VM32 SW M32 x 1,5 ne crna 2022891
20 Komad
V-TEC VM40 SW M40 x 1,5 ne crna 2022893
10 Komad
V-TEC VM50 SW M50 x 1,5 ne crna 2022895
5 Komad
V-TEC VM63 SW M63 x 1,5 ne crna 2022897
5 Komad
Dodatna oprema

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Kontranavrtka, metrički navoj, crna Kontranavrtka, metrički navoj, crna 116 M25 SW PA 2049090
100 Komad
