Kablovska uvodnica, metrički navoj, svetlo siva

Br.art. 2022876 | EAN 4012195533955

ne
svetlo siva; RAL 7035
Opis proizvoda
Opis proizvoda
Kablovska uvodnica sa metričkim priključnim navojem u obliku torban navike za razvodne kutije za kablove, kućišta, kutije za razvođenje u privatnim i industrijskim oblastima. Rasterećenje vučne sile i integrisana zaptivna guma ispitani su prema DIN EN 62444. Klasa zaštite IP68. Primenljivo na temoperaturi od -20°C do +65°C.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Det Norske Veritas
  • samogasiv 650°C
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Vrsta zaštite IP 68
  • Metrički navoj
Tehnički podaci

Tehnički podaci

bez halogena da
Boja svetlo siva; RAL 7035
Deljiva navojnica ne

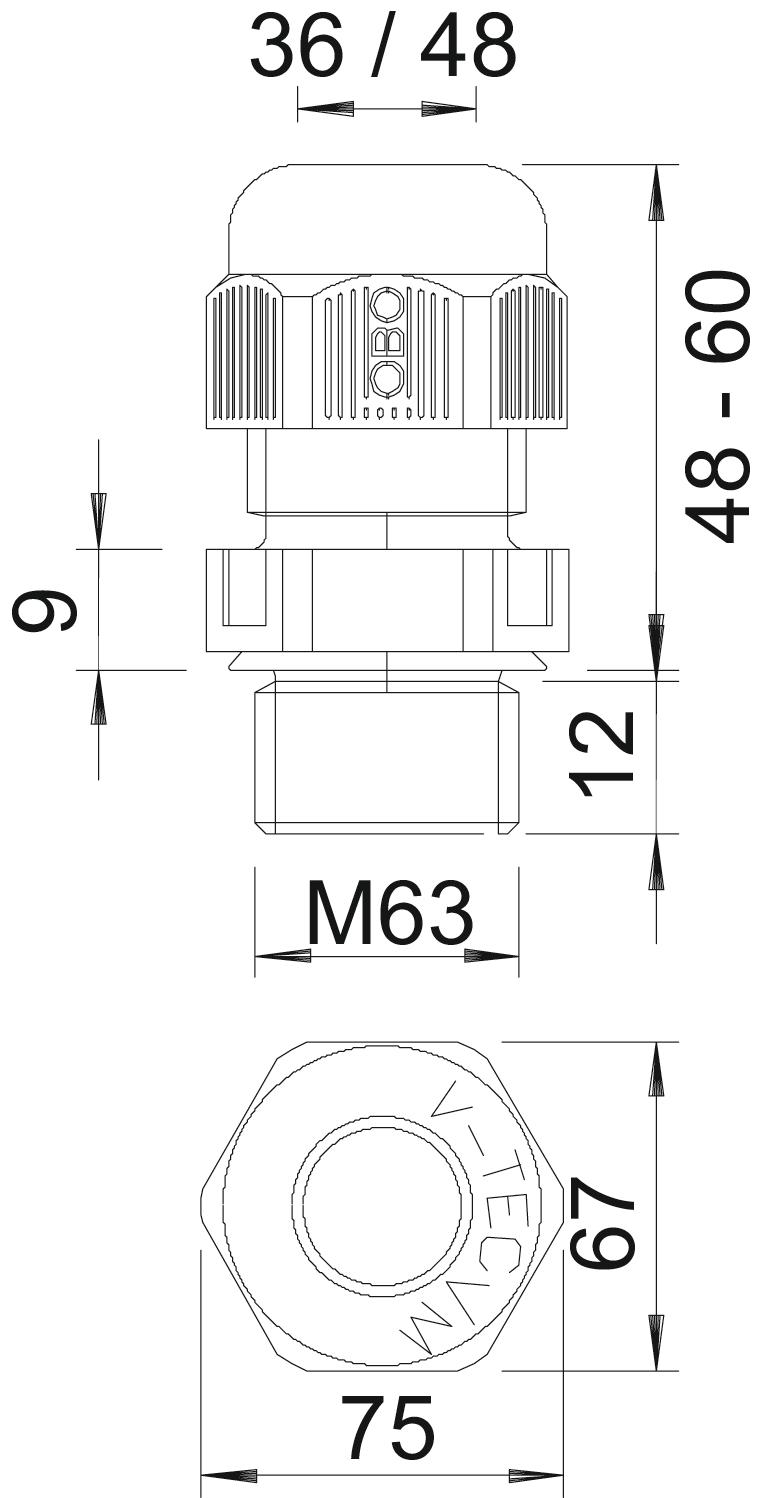

Dimenzija M63
Dimenzija e 75 mm
Dimenzija L maks. 60 mm
Dimenzija L min. 48 mm
Dimenzija L1 12 mm
Dimenzija L2 9 mm
Dužina navoja 12 mm
Kablovska uvodnica za traku ne
Materijal Poliamid
Mogućnost rasterećenja vučne sile da
Navoj M63 x 1,5
Nestabilni obrtni momenat 15 Nm
Nominalna veličina navoja 63
Ojačano staklenim vlaknima ne
Otporno na udarce ne
S kontranavrtkom ne
samogasiv Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 650°C
Šestoivično, ugaona dimenzija 75 mm
širina ključa 67
Temperaturna oblast primene maks. 65 °C
Temperaturna oblast primene min. -20 °C
Uspon navoja 1,5 mm
Varijanta pravo
Višestruka zaptivka ne
Vrsta navoja metrički
Vrsta zaptivanja Zaptivni prsten
Vrsta zaštite IP68
za eks-zone plin bez
za eks-zone prašina bez
za eksplozivne zone bez
Zaptivna oblast D maks. 48 mm
Zaptivna oblast D min. 36 mm
zaštićeno od eksplozije ne
Zaštita od savijanja ne
Svi tipovi

Svi tipovi

Tip Navoj Višestruka zaptivka Boja Br.art. Količina malo pakovanje
V-TEC VM12 LGR M12 x 1,5 ne svetlo siva; RAL 7035 2022862
50 Komad
V-TEC VM16 LGR M16 x 1,5 ne svetlo siva; RAL 7035 2022864
50 Komad
V-TEC VM20 LGR M20 x 1,5 ne svetlo siva; RAL 7035 2022866
50 Komad
V-TEC VM25 LGR M25 x 1,5 ne svetlo siva; RAL 7035 2022868
25 Komad
V-TEC VM32 LGR M32 x 1,5 ne svetlo siva; RAL 7035 2022870
20 Komad
V-TEC VM40 LGR M40 x 1,5 ne svetlo siva; RAL 7035 2022872
10 Komad
V-TEC VM50 LGR M50 x 1,5 ne svetlo siva; RAL 7035 2022874
5 Komad
V-TEC VM63 LGR M63 x 1,5 ne svetlo siva; RAL 7035 2022876
5 Komad
Dodatna oprema

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Kontranavrtka, metrički navoj, svetlo siva Kontranavrtka, metrički navoj, svetlo siva 116 M63 LGR PA 2048973
25 Komad
