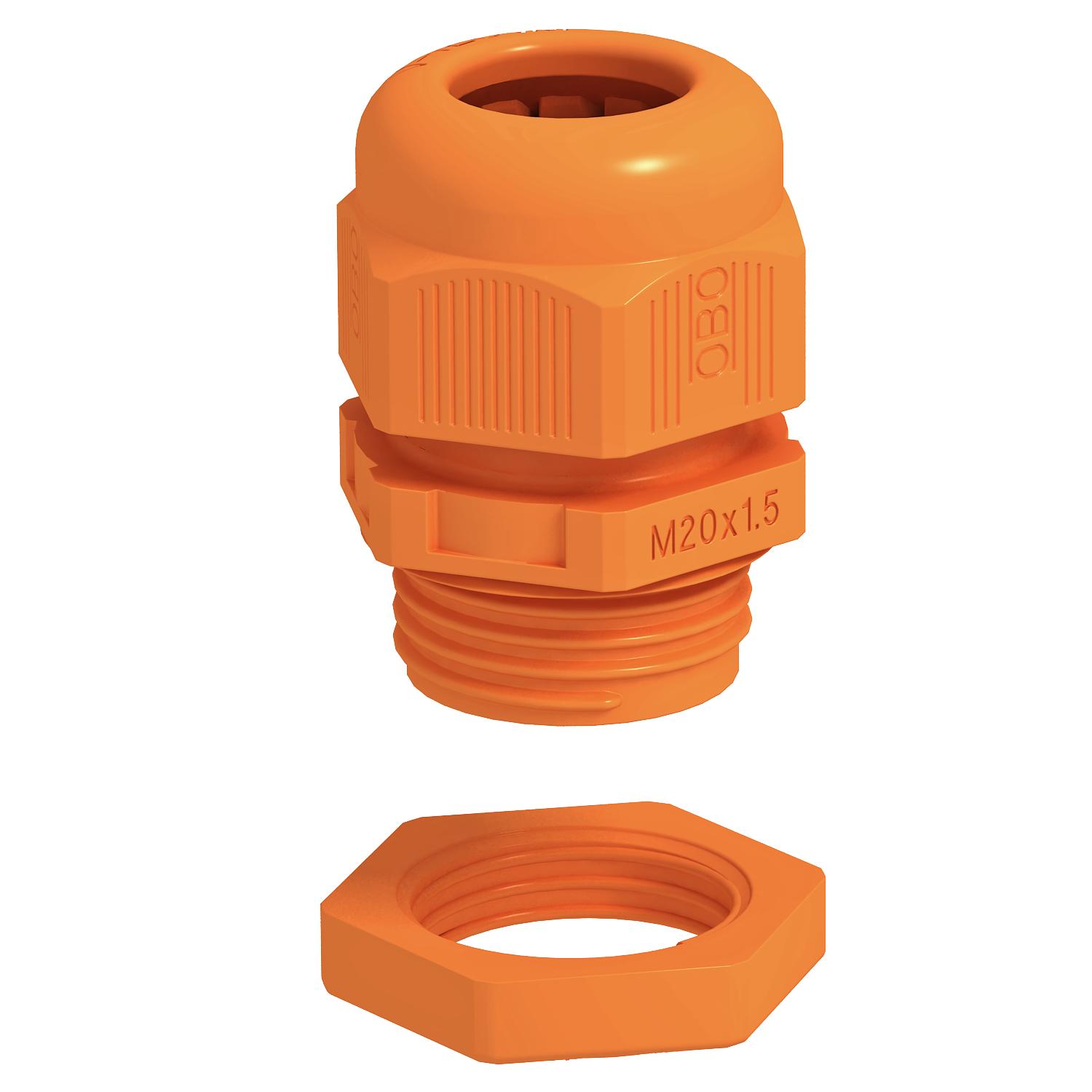

Kablovska uvodnica sa maticom u kompletu

Br.art. 7205657 | EAN 4012196632800

ne
pastelno narandžasta; RAL 2003
Opis proizvoda

Opis proizvoda

Robusna kablovska uvodnica u izvedbi navrtke sa metričkim navojem prema IEC 423, uključujući prethodno montiranu kontramaticu.

Za visoke zahteve za nepropusnošću. Vučno rasterećenje, zaštita od uvrtanja i zaptivenost u celom rasponu. Zaptivni prsten od polihlorpropilena/akrilnitril-butadien-kaučuka. Injektiran poklopac za zaptivanje na srednjoj utičnici, nije potreban zaptivni prsten sa navojnom vezom.

VDE testirano prema DIN EN 50262, klasa zaštite IP 68 na 5 bara 1 h.

Za održavanje električne funkcionalnosti prema DIN 4102, deo 12, u vezi sa zatvorenim razvodnim kutijama serije FireBox T.

Boja: pastelno narandžasta.
Tehnički podaci

Tehnički podaci

bez halogena da
Boja pastelno narandžasta; RAL 2003
Deljiva navojnica ne

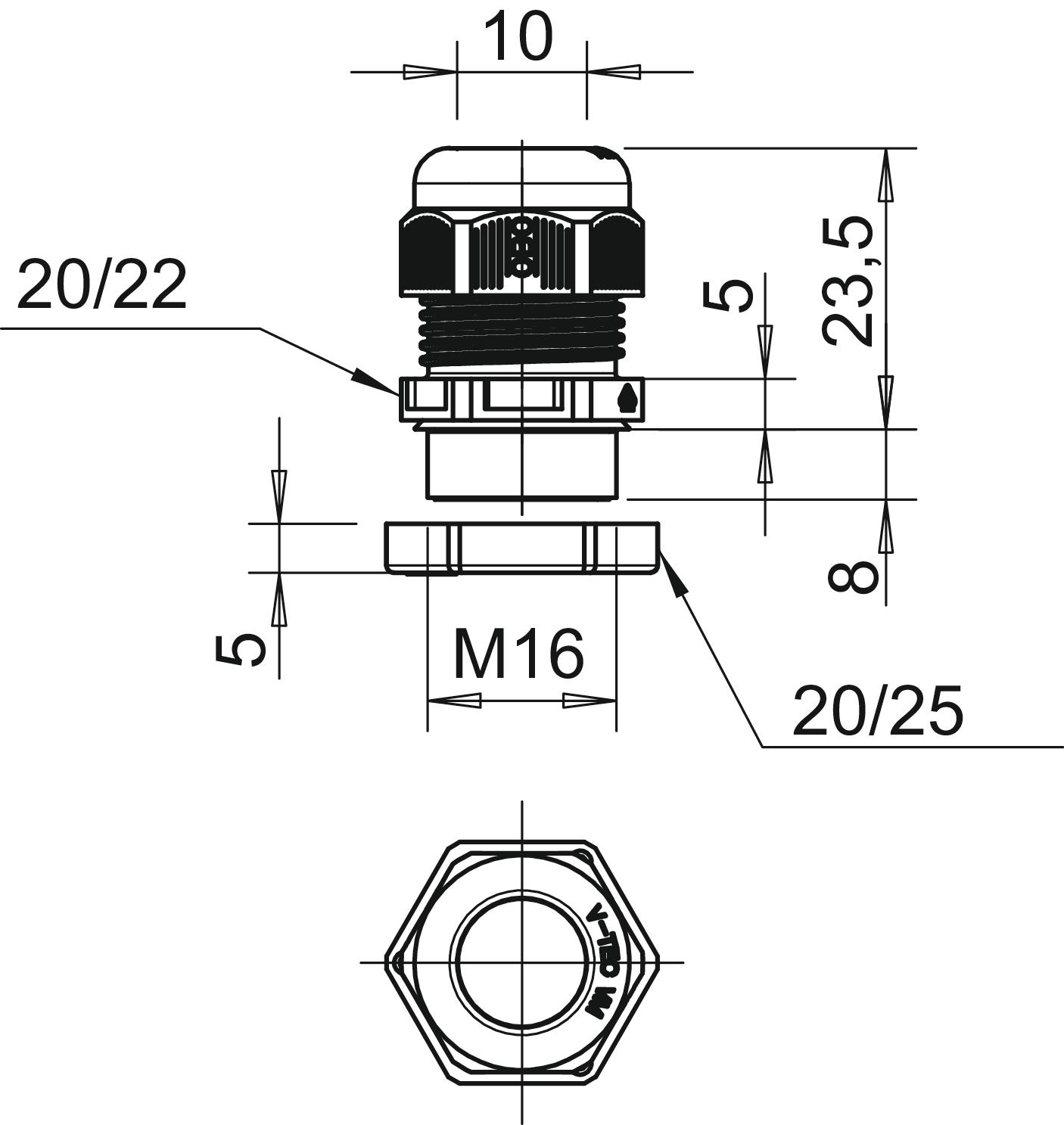

Dimenzija M16
Dimenzija E1 (mm) 22 mm
Dimenzija E2 25 mm
Dimenzija G M16 x 1,5 mm
Dimenzija L maks. 23,5 mm
Dimenzija L min. 21,5 mm
Dimenzija L1 8 mm
Dimenzija L2 5 mm
Dimenzija L3 5 mm
Dužina navoja 9 mm
Kablovska uvodnica za traku ne
Materijal Poliamid
Mogućnost rasterećenja vučne sile da
Navoj M16 x 1,5
Ojačano staklenim vlaknima ne
Otporno na udarce ne
S kontranavrtkom da
samogasiv Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 650°C
širina ključa 20
Temperaturna oblast primene maks. 65 °C
Temperaturna oblast primene min. -20 °C
Uspon navoja 1,5 mm
Veličina ključa 1 20 mm
Veličina ključa 2 22 mm
Višestruka zaptivka ne
Vrsta navoja metrički
Vrsta zaštite IP68
za eks-zone plin bez
za eks-zone prašina bez
za eksplozivne zone bez
Zaptivna oblast D maks. 10 mm
Zaptivna oblast D min. 4,5 mm
Zaštita od savijanja ne
Svi tipovi

Svi tipovi

Tip Navoj Višestruka zaptivka Boja Br.art. Količina malo pakovanje
V-TEC VM16+ OR M16 x 1,5 ne pastelno narandžasta; RAL 2003 7205657
10 Komad
V-TEC VM20+ OR M20 x 1,5 ne pastelno narandžasta; RAL 2003 7205660
10 Komad
V-TEC VM25+ OR M25 x 1,5 ne pastelno narandžasta; RAL 2003 7205663
10 Komad
V-TEC VM32+ OR M32 x 1,5 ne pastelno narandžasta; RAL 2003 7205666
10 Komad
V-TEC VM40+ OR M40 x 1,5 ne pastelno narandžasta; RAL 2003 7205669
10 Komad
