Kablovska uvodnica sa maticom u kompletu | | M32 x 1,5 | ne | pastelno narandžasta; RAL 2003

Kablovska uvodnica sa maticom u kompletu

Br.art. 7205666 | EAN 4012196028269

Br.art. / Tip

Navoj

Višestruka zaptivka	ne

Boja	pastelno narandžasta; RAL 2003

Opis proizvoda

Opis proizvoda

Robusna kablovska uvodnica u izvedbi navrtke sa metričkim navojem prema IEC 423, uključujući prethodno montiranu kontramaticu.

Za visoke zahteve za nepropusnošću. Vučno rasterećenje, zaštita od uvrtanja i zaptivenost u celom rasponu. Zaptivni prsten od polihlorpropilena/akrilnitril-butadien-kaučuka. Injektiran poklopac za zaptivanje na srednjoj utičnici, nije potreban zaptivni prsten sa navojnom vezom.

VDE testirano prema DIN EN 50262, klasa zaštite IP 68 na 5 bara 1 h.

Za održavanje električne funkcionalnosti prema DIN 4102, deo 12, u vezi sa zatvorenim razvodnim kutijama serije FireBox T.

Boja: pastelno narandžasta.

Tehnički podaci

Tehnički podaci

bez halogena	da
Boja	pastelno narandžasta; RAL 2003
Deljiva navojnica	ne

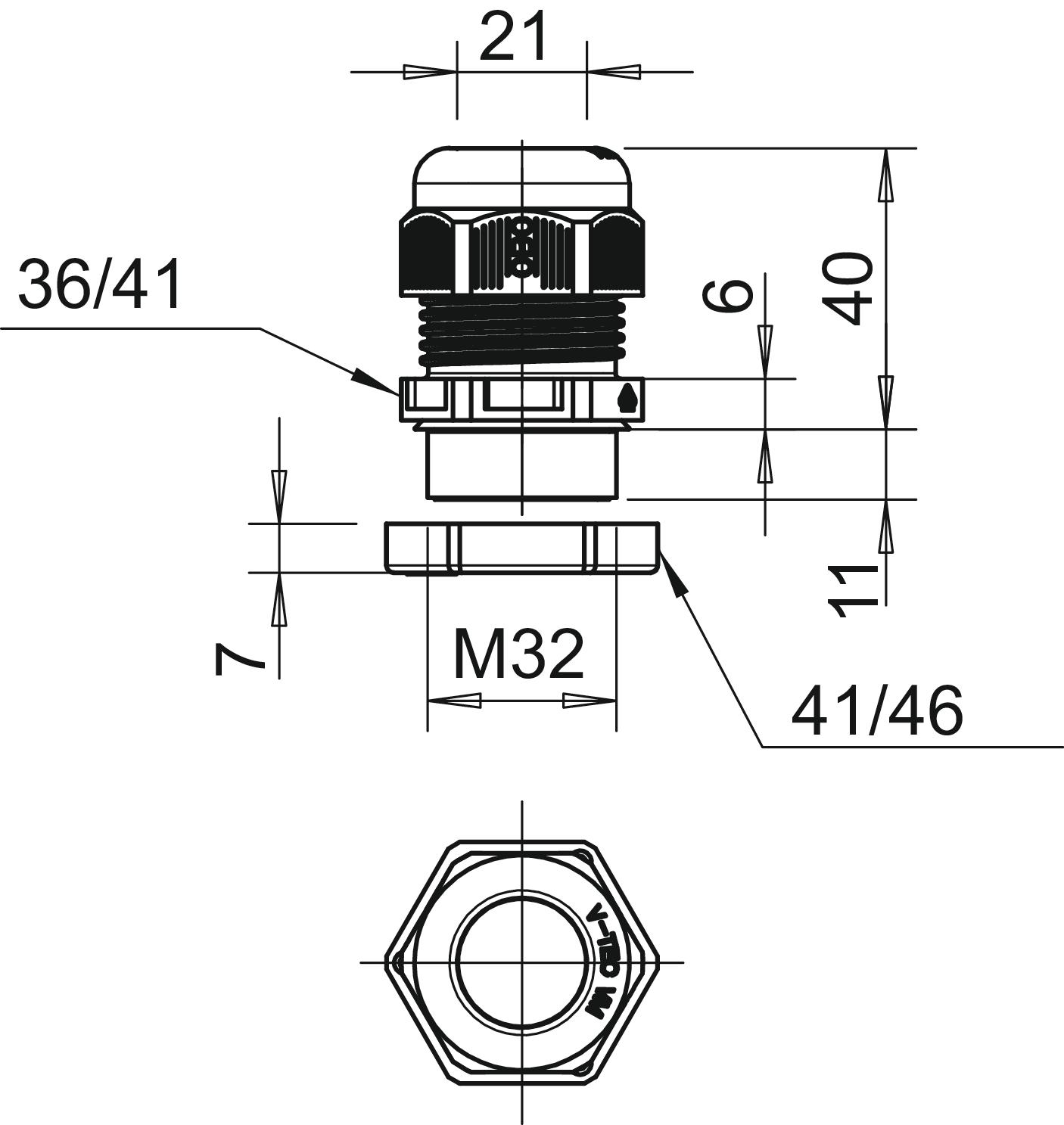

Dimenzija	M32
Dimenzija e	41 mm
Dimenzija E1 (mm)	41 mm
Dimenzija E2	46 mm
Dimenzija G	M32 x 1,5 mm
Dimenzija L maks.	40 mm
Dimenzija L min.	29 mm
Dimenzija L1	11 mm
Dimenzija L2	6 mm
Dimenzija L3	7 mm
Dužina navoja	11 mm
Kablovska uvodnica za traku	ne
Materijal	Poliamid
Mogućnost rasterećenja vučne sile	da
Navoj	M32 x 1,5
Nestabilni obrtni momenat	7,5 Nm

Ojačano staklenim vlaknima	ne
Otporno na udarce	ne
S kontranavrtkom	da
samogasiv	Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 650°C
širina ključa	36
Temperaturna oblast primene maks.	65 °C
Temperaturna oblast primene min.	-20 °C
Uspon navoja	1,5 mm
Veličina ključa 1	36 mm
Veličina ključa 2	41 mm
Višestruka zaptivka	ne
Vrsta navoja	metrički
Vrsta zaštite	IP68
za eks-zone plin	bez
za eks-zone prašina	bez
za eksplozivne zone	bez
Zaptivna oblast D maks.	21 mm
Zaptivna oblast D min.	15 mm
Zaštita od savijanja	ne

Svi tipovi

Svi tipovi

Tip	Navoj	Višestruka zaptivka	Boja	Br.art.	Količina	malo pakovanje
V-TEC VM16+ OR	M16 x 1,5	ne	pastelno narandžasta; RAL 2003	7205657	Komad	10 Komad
V-TEC VM20+ OR	M20 x 1,5	ne	pastelno narandžasta; RAL 2003	7205660	Komad	10 Komad
V-TEC VM25+ OR	M25 x 1,5	ne	pastelno narandžasta; RAL 2003	7205663	Komad	10 Komad
V-TEC VM32+ OR	M32 x 1,5	ne	pastelno narandžasta; RAL 2003	7205666	Komad	10 Komad
V-TEC VM40+ OR	M40 x 1,5	ne	pastelno narandžasta; RAL 2003	7205669	Komad	10 Komad
