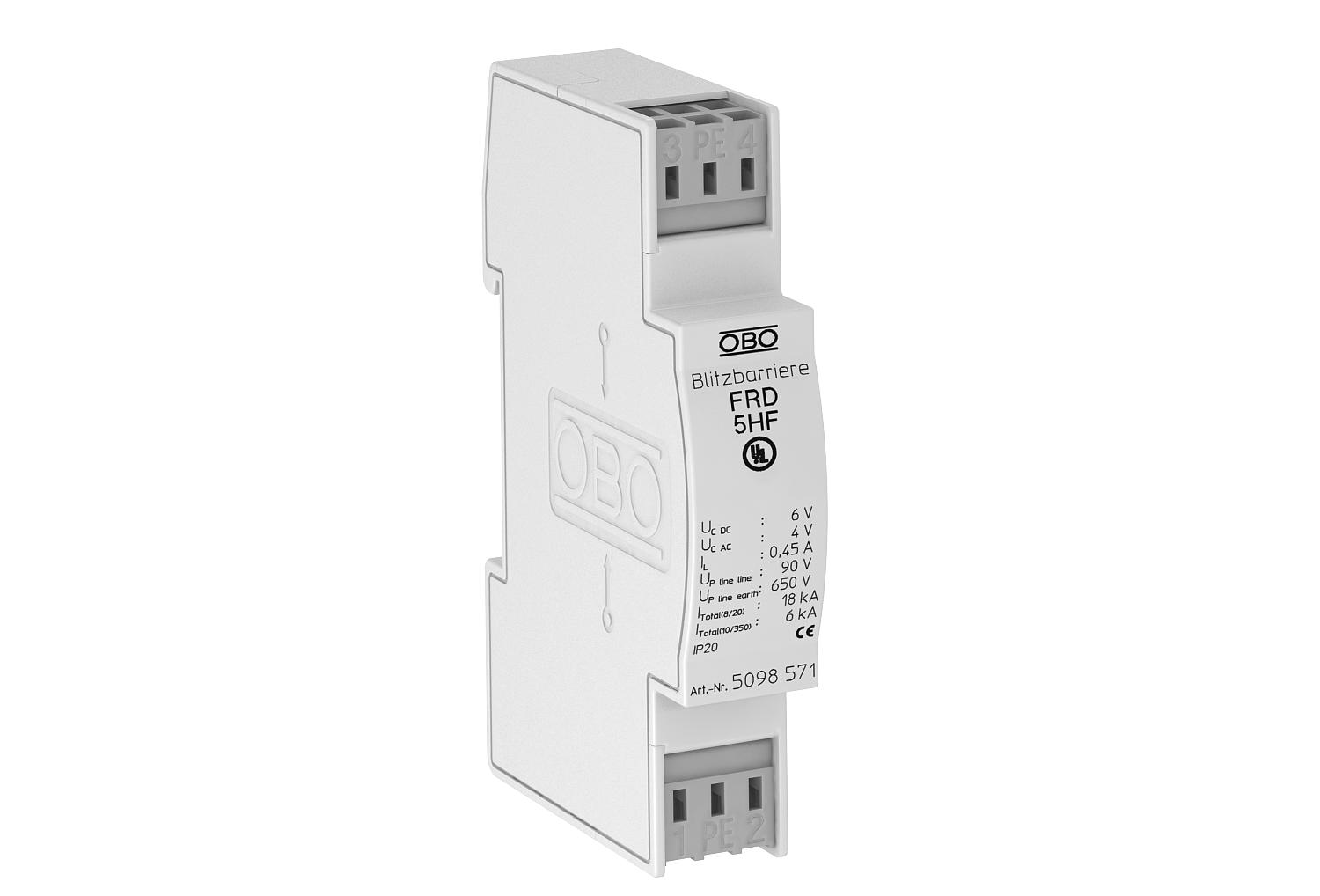

Kombinovana zaštita za dvožilne sisteme sa VF aplikacijama 5 V

Br.art. 5098571 | EAN 4012195578345

2
Klema
Opis proizvoda
Opis proizvoda
Zaštita od prenapona za primenu u mernoj, upravljačkoj i regulacionoj tehnici.

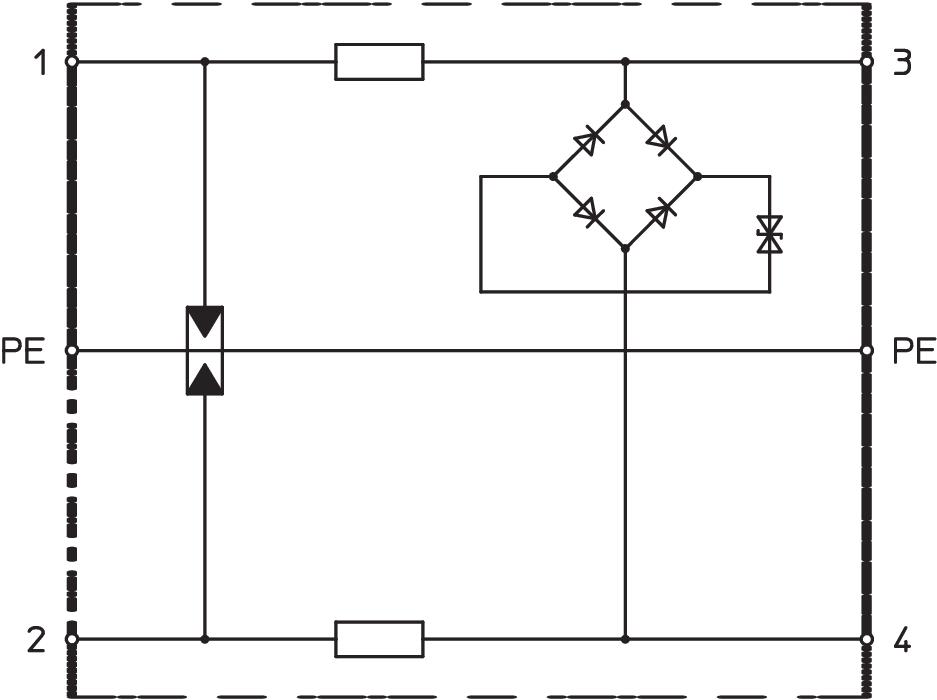

• Bazična, srednja i fina zaštita
• Dvostepeni zaštitni prekidač sa visokim kapacitetom odvođenja struje groma
• Visoka prenosna frekvencija do 100 MHz
• Univerzalna za sve bus-sisteme (npr. profibus)
• Sa priključnim klemama bez vijaka, lakim za montažu

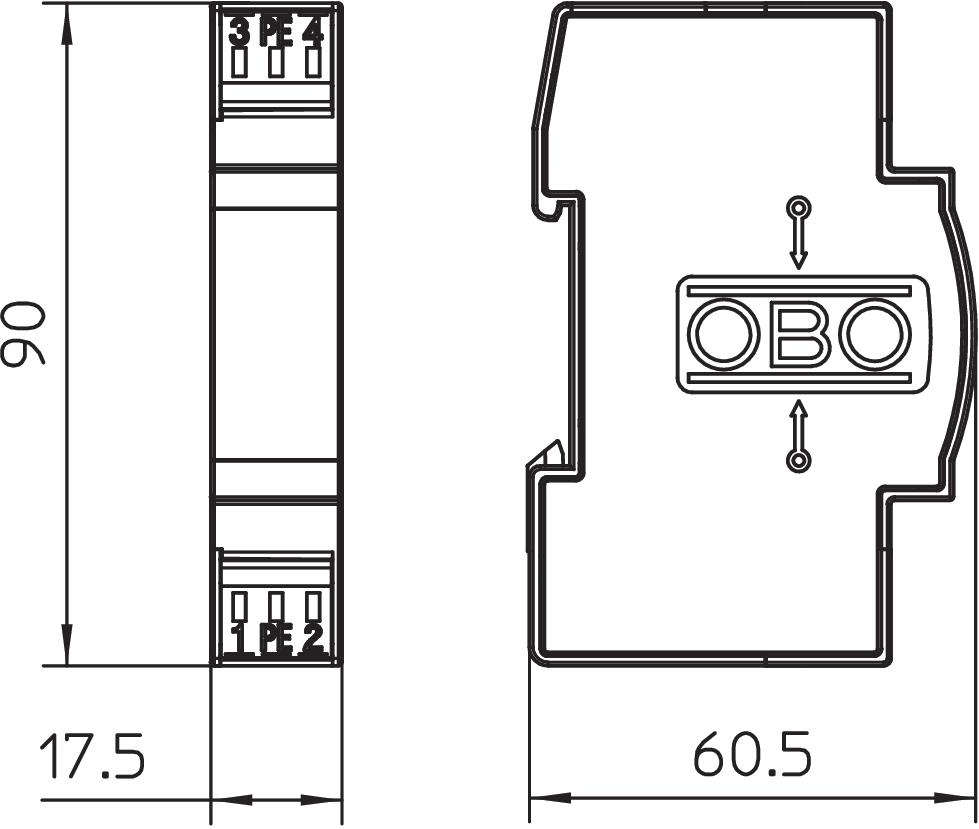

• Sa dimenzijama rastera 17,5 mm koje štede na prostoru

Primena: Univerzalna primena na 35 mm-profilnim šinama u uobičajenim kućištima razdelnika.
  • Underwriters Laboratories Inc., SAD
  • 5 godina garancije
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Prelaz od LPZ 0 do 3
  • Merni, upravljački i regulacioni sistemi
  • Installation electrotechnical expertise
Tehnički podaci

Tehnički podaci

Broj polova 2
Dimenzija 5V AC
Dozvole UL
Granična frekvencija 100 MHz
Impulsna struja 3 kA
Ispitni standard IEC 61643-21
Izolacioni otpor >10 MΩ
Kapacitet (žila-zemlja) <40 pF
Kapacitet (žila-žila) <40 pF
Kategorie Tip 1+2+3 / D1+C2+C1
Kontrola odvodnika prenapona ne
LPZ 0→3
Največi trajni napon AC 4 V
Najveći trajni napon DC 6 V
Nominalna struja odvođenja (8/20 µs) 9 kA
Nominalna struja opterećenja AC 0,32 A
Nominalna struja opterećenja DC 0,45 A
Nominalni napon 5 V
Otpornost na udarnu struju žila-zemlja C2: 18 kV / 9 kA (8/20µs)
Otpornost na udarnu struju žila-žila C2: 18 kV / 9 kA (8/20µs)
Podeok TE (17,5 mm) 1
Prag zaštite žila - zemlja <650 V
Prag zaštite žila - žila <90 V
Prečnik priključka, kruti maks. 2,5 mm²
Prečnik priključka, kruti min. 0,14 mm²
Presek priključka fleksibilan min. 0,14 mm²
Presek priključka višežilni maks. 2,5 mm²
Presek priključka višežilni min. 0,14 mm²
Presek priključka, fleksibilan maks. 2,5 mm²
Priključak zaštite ne
Serijski otpor po žili 2,2 Ω ± 10 %
SPD prema IEC 61643-21 Klasa I+II+III / D1+C2+C1
Telekomunikacioni kontakt ne
Temperaturna oblast primene maks. 80 °C
Temperaturna oblast primene min. -40 °C
Ukupna odvodna struja (10/350) D1: 6 kA
Ukupna odvodna struja (8/20) 18 kA
Uneto slabljenje (insertion loss) ≤3 dB
Utični sistem Klema
Uzemljenje preko: Klema
Varijanta ispitana na eksplozije ne
Vrsta zaštite IP20
Svi tipovi

Svi tipovi

Tip Broj polova Največi trajni napon AC Najveći trajni napon DC Utični sistem Br.art. Količina malo pakovanje
FRD 5 HF 2 4 V 6 V Klema 5098571
1 Komad
FRD 24 HF 2 19 V 28 V Klema 5098575
1 Komad
