- Opis proizvoda
-
Opis proizvoda

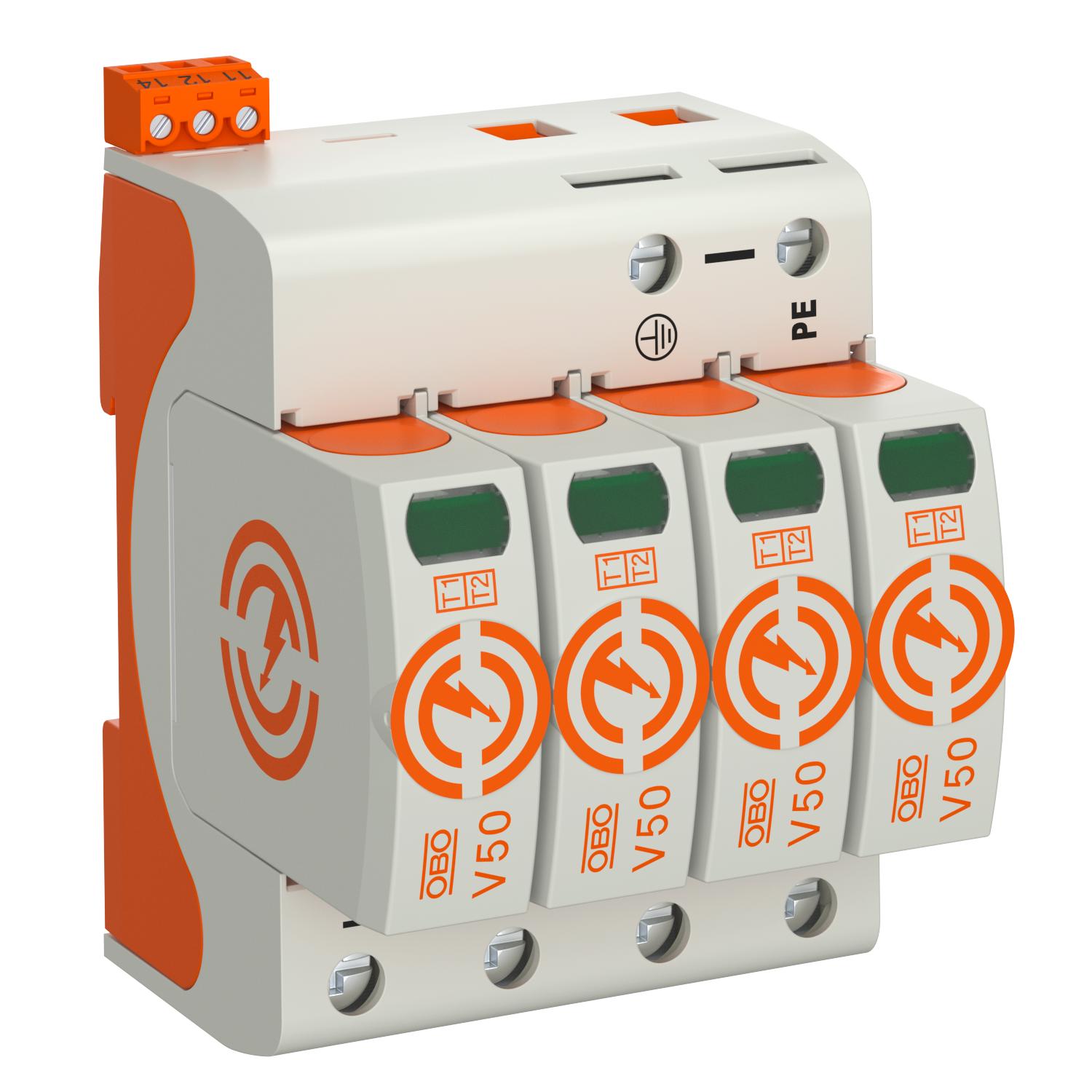

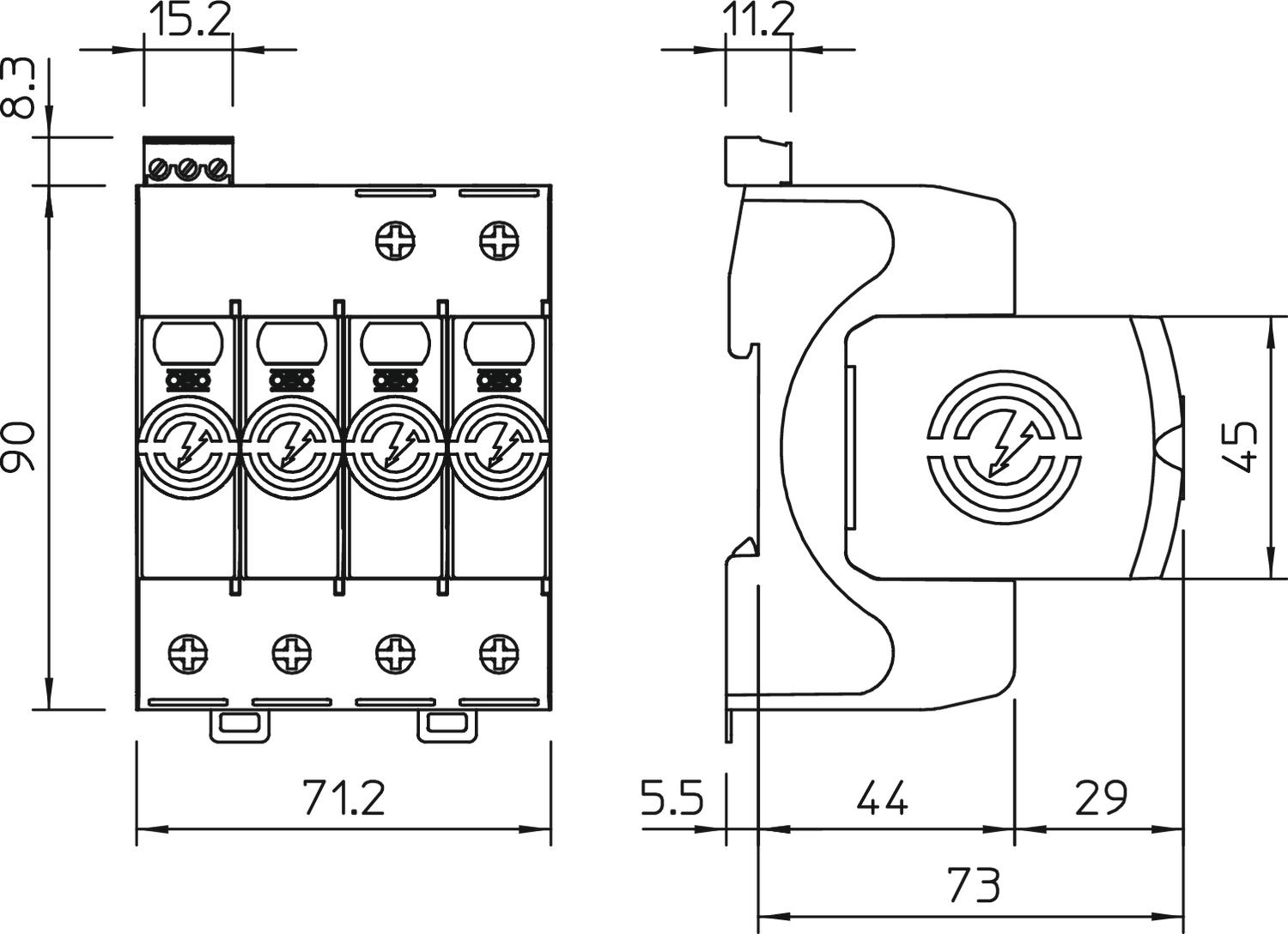

Kombinovani odvodnik prenapona tip 1+2
• Za gromobransko izjednačavanje potencijala prema VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja prenapona 12,5 kA (10/350) po polu i do 50kA (10/350) ukupno

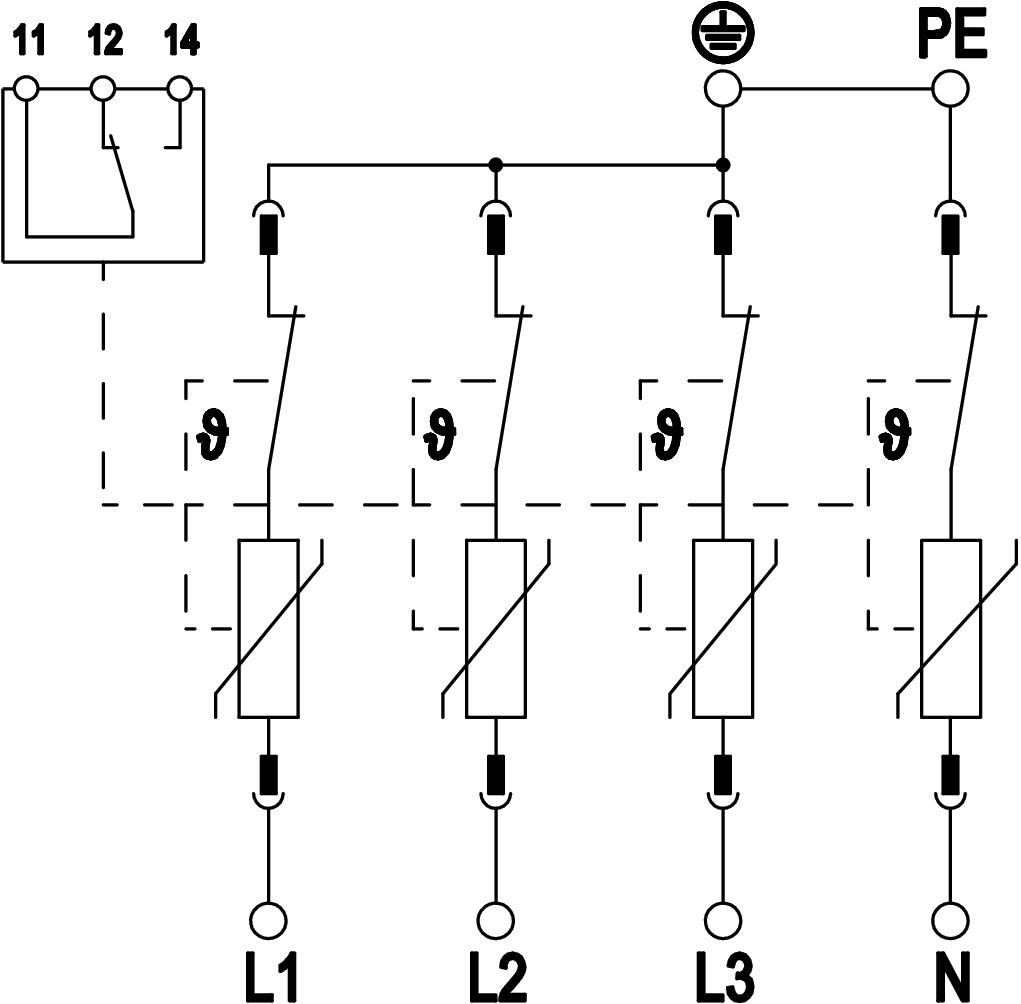

• Modularni utični odvodnik prenapona sa razdvojnim sistemom i optičkim indikatorom statusa
• Uklopna funkcija sa zaštitom od vibracija i kodiranjem napona
• Plastika prema UL 94 V-0
• FS varijante imaju kontakt invertera bez potencijala za daljinsku signalizaciju
Primena: Gromobranska zaštita-izjednačavanje potencijala za zgrade klase III i IV.
* Komplet = gornji i donji deo
- Tehnički podaci
-
Tehnički podaci
Broj el. polova 4 Daljinska signalizacija da Dimenzija 280V Dozvole VDE FM-kontakti Izmenjivač Integrisani predosigurač ne Izduvno ne Kontaktno vreme <25 ns Maks. prenaponska zaštita mreže 160 A gL/gG Maksimalna udarna struja odvođenja (8/20 μs) 50 kA Maksimalna udarna struja odvođenja (8/20 μs) [L-N] 50 kA Maksimalni preventivni osigurač 160 A Materijal kućišta PA UL 94 V-0 Minimalno rastojanje 1,5 mm Način montaže Torban šina 35 mm Največi trajni napon AC 280 Najviša vrednost trajnog napona (L-N) 280 V Nominalna struja odvođenja (8/20 µs) 30 kA Nominalna struja odvođenja (8/20 µs) [L-N] 30 kA Nominalni napon AC (50 / 60 Hz) 230 V Oblik mreže TN-S Oblik mreže TN da Oblik mreže TN-C-S da Oblik mreže TN-S da Obrtni momenat 4 Nm Odvodna struja (8/20 µs) [ukupna] 160 kA Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže 50 kA eff Prag zaštite [L-N] ≤1,3 Prečnik fleksibilnog provodnika (tankožilni) maks. 2 AWG Prečnik fleksibilnog provodnika (tankožilni) maks. 35 mm² Prečnik fleksibilnog provodnika (tankožilni) min. 1,5 mm² Prečnik fleksibilnog provodnika (tankožilni) min. 16 AWG Prečnik krutog provodnika (jedno-/višežilni) maks. 35 mm² Prečnik krutog provodnika (jedno-/višežilni) maks. 2 AWG Prečnik krutog provodnika (jedno-/višežilni) min. 16 AWG Prečnik krutog provodnika (jedno-/višežilni) min. 1,5 mm² Prečnik priključka FM-kleme maks. 1,5 mm² Prečnik priključka FM-kleme maks. 16 AWG Prečnik priključka FM-kleme min. 21 AWG Prečnik priključka FM-kleme min. 0,5 mm² Preostali napon [L-N] @ 1 kA 0,7 kV Preostali napon [L-N] @ 12,5 kA 1 kV Preostali napon [L-N] @ 5 kA 0,8 kV Radna temperatura maks. 80 °C Radna temperatura min. -40 °C Signalizacija na uređaju vizuelno Sklopna snaga AC 230 V; 0,5 A Sklopna snaga DC 230 V; 0,1 A / 75 V; 0,5 A SPD prema EN 61643-11 Tip 1+2 SPD prema IEC 61643-1 klasa I+II SPD prema UL 1449 Tip 4 TOV-napon [L-N] - fail safe mode - 120 min 440 V TOV-napon [L-N] - withstand mode - 5 s 335 V Udarni napon (10/350 μs) 12,5 kA Udarni napon (10/350) [ukupno] 50 kA Varijanta polova 4 Vrsta provodnika za uređaje za zaštitu od prenapona Provodnik energije AC Vrsta zaštite IP20 - Svi tipovi
- Preuzimanja
-
Informativni list V50-4+FS-280 / 5093518 , 0.34MB , pdfIzjava o usaglašenosti V50-4+FS-280 / 5093518 , 0.13MB , pdfREACH Izjava o usaglašenosti V50-4+FS-280 / 5093518 , 0.13MB , pdfRoHS Izjava o usaglašenosti V50-4+FS-280 / 5093518 , 0.13MB , pdfOdobrenje oznake VDE symbol approval, V50 , 0.12MB , pdfOdobrenje oznake ÖVE certificate V50 series, V80 series , 0.37MB , PDFOdobrenje oznake UL certificate, V20 and V50 , 0.26MB , pdfUputstvo za montažu CombiController V50-...-280 , 2.23MB , pdf
