Kompletno rešenje za kutiju uređaja GES4

Br.art. 7427412 | EAN 4012195916895

5 mm
Opis proizvoda

Opis proizvoda

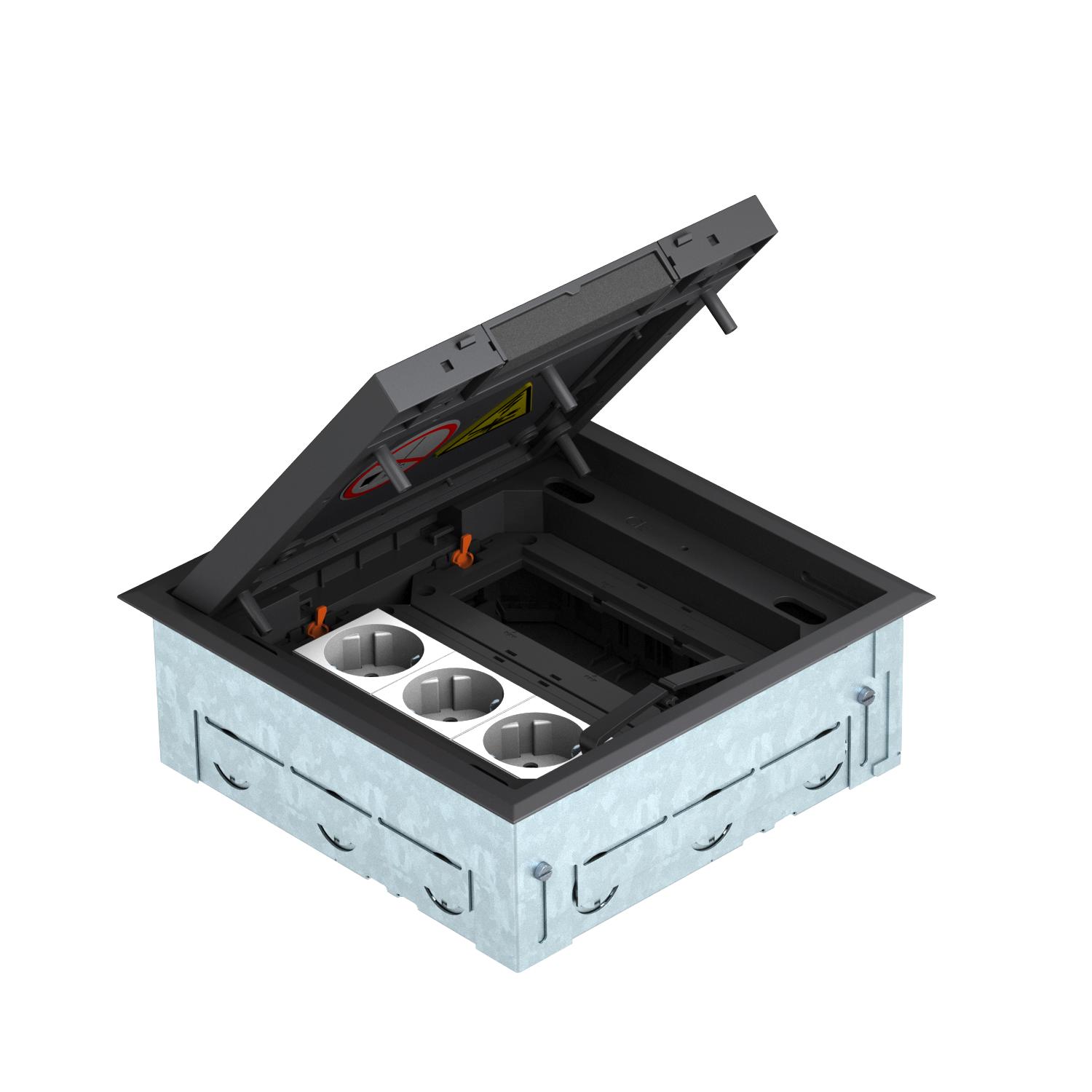

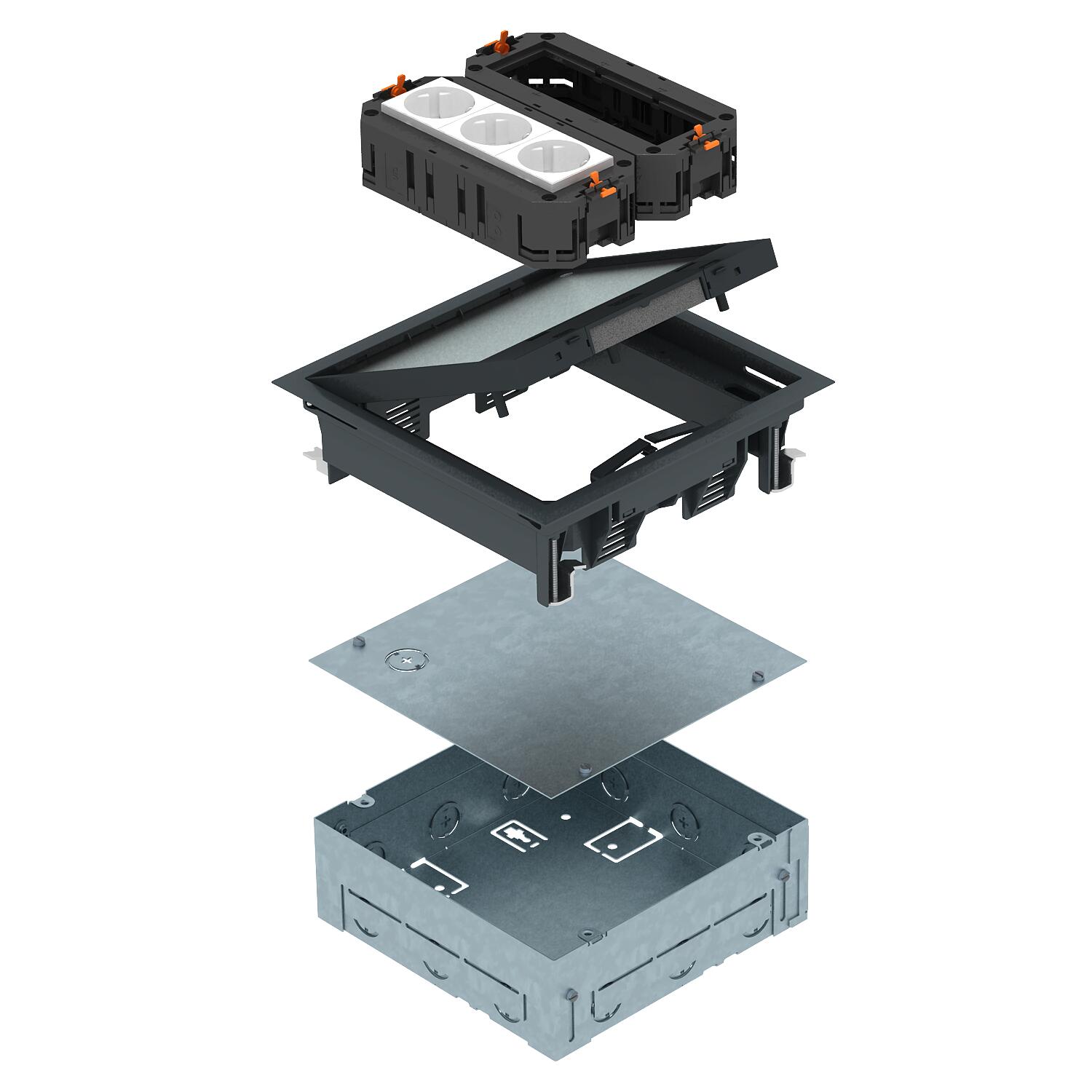

Kvadratna instalaciona jedinica za šest Modul 45 instalacionih uređaja, za upotrebu u šupljim podovima i podnim košuljicama sa hemijskim čišćenjem u zatvorenom prostoru, sastoji se od instalacionog kućišta, kutije GES4-2, dva UT univerzalna nosača i trostruke utičnice 33° sa kontaktom za uzemljenje, belo. Ugradno kućište sa obeleženim otvorima za uvođenje cevi za provodnike (M25), podesivo na gornju ivicu košujice. Ugradno kućište se isporučuje zatvoreno maskirnim poklopcem. Kutija za uređaje može posle radova na košuljici da se stavi u nastali montažni otvor. Kružni žleb podne obloge u preklopnom poklopcu kutije za uređaje 3, 5, 8 ili 10 mm.

Minimalna dubina ugradnje je 72 mm, uključujući podnu oblogu, opseg nivelacije + 30 mm.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Boja grafitno crno; RAL 9011
Debljina podne obloge 5 mm

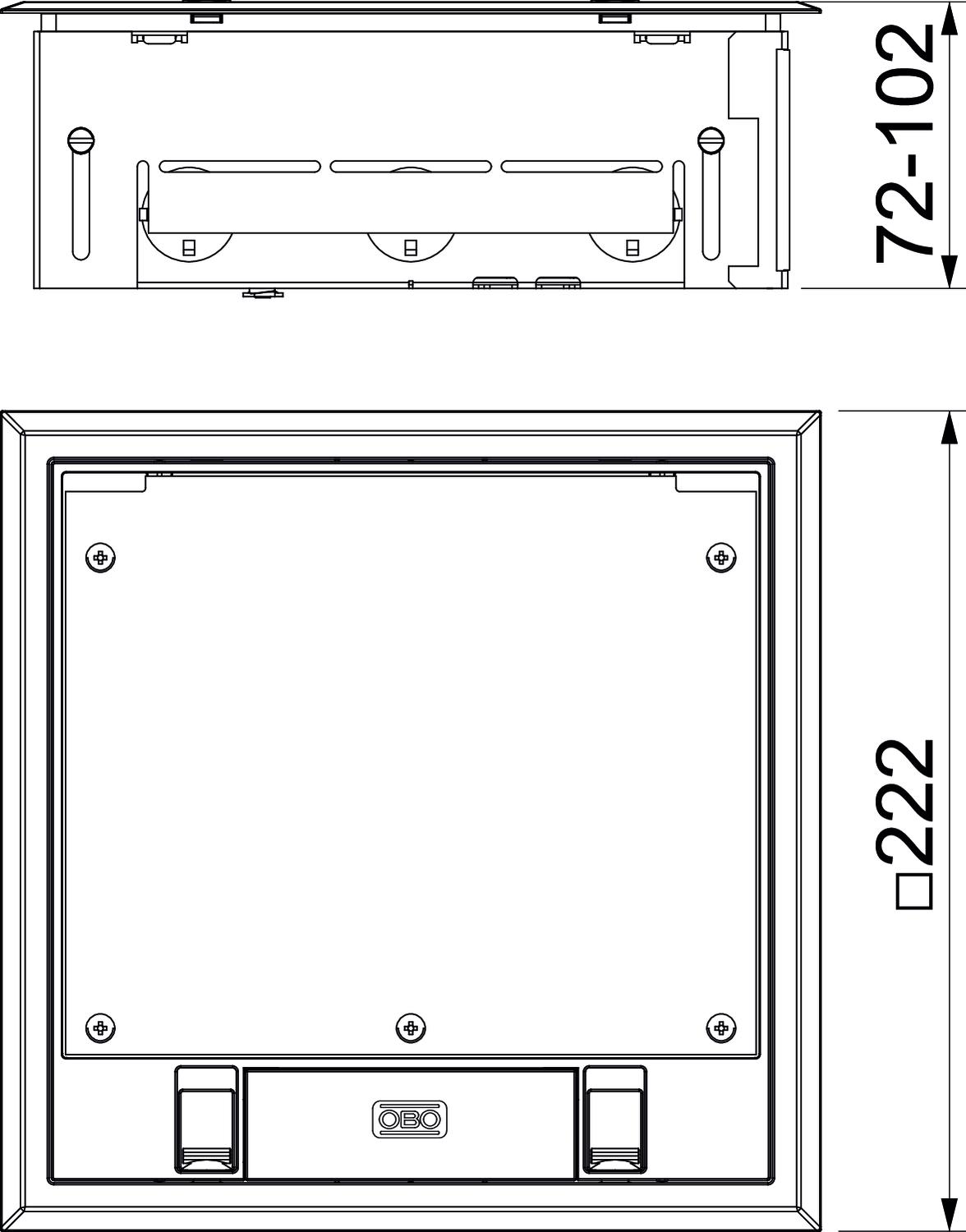

Dimenzija 222x222x73mm
Dužina 205 mm
Materijal Poliamid
Mehanizam otvaranja Uskočni klizač
Širina 205 mm
Stepen zaštite IK-kod IK08
Ugradna dubina 80 mm
Varijanta izlaza za provodnik Okretni izlaz za kabal
Visina betonske košuljice maks. 100 mm
Visina betonske košuljice min. 80 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP40
Svi tipovi

Svi tipovi

Tip Debljina podne obloge Boja Br.art. Količina malo pakovanje
UDHOME GES4 7011 5 mm čelično siva; RAL 7011 7427410
1 Komad
UDHOME GES4 9011 5 mm grafitno crno; RAL 9011 7427412
1 Komad
