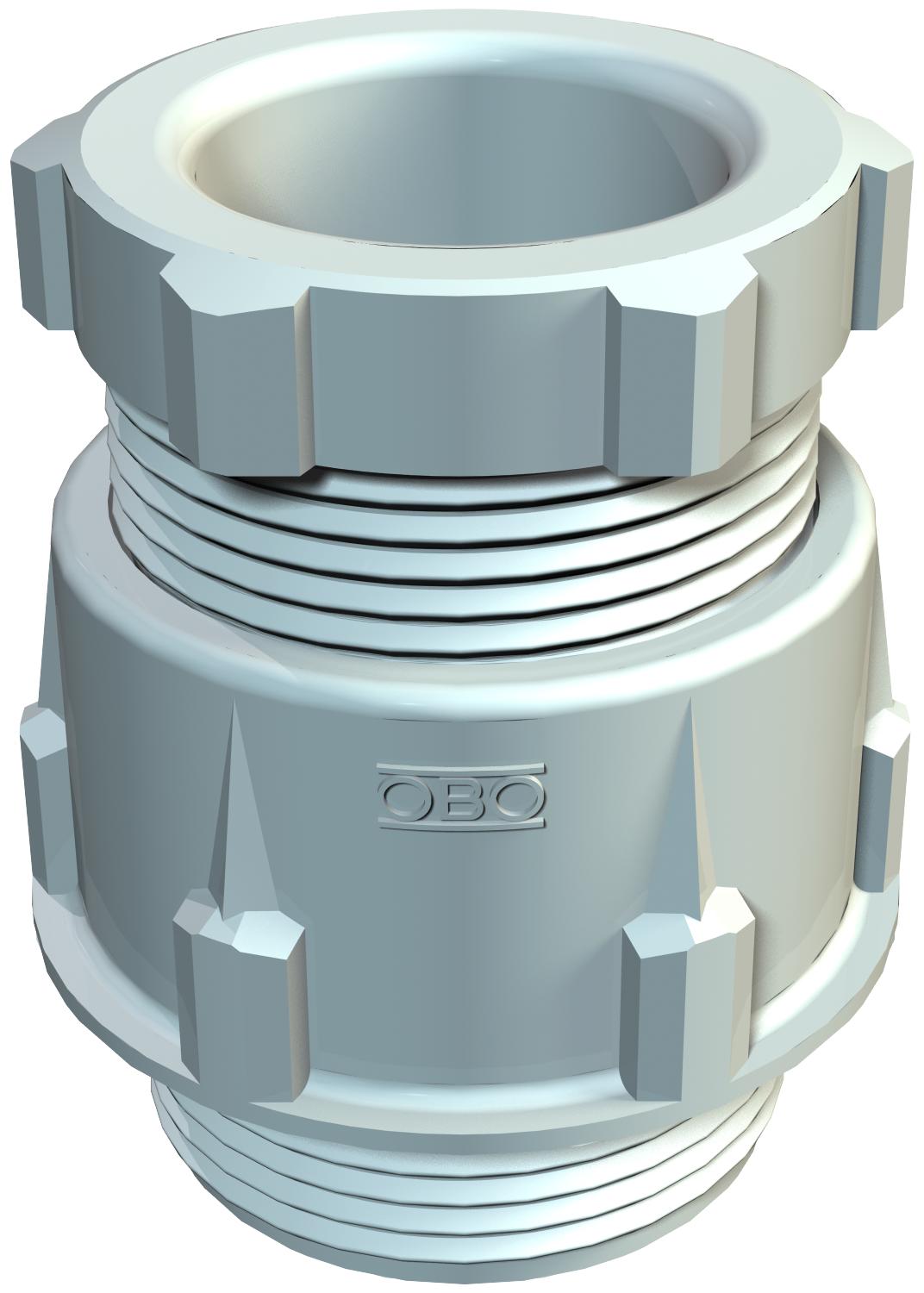

Konusna kablovska uvodnica, PG-navoj, svetlo siva

Br.art. 2036290 | EAN 4012195172758

Opis proizvoda
Opis proizvoda
Standardna kablovska uvodnica, oblik A prema DIN 46320 s jednostrukim zaptivnim prstenom od NR/SBR.
PG-priključni navoj prema DIN 40430.
Vrsta zaštite: sa zaptivnim prstenom priključnog navoja IP65, bez zaptivnog prstena priključnog navoja IP54.
Napomena: Kablovske uvodnice od polistirola umereno zategnuti zbog opasnosti od pucanja usled prezatezanja!
otporno na udarce
  • bez halogena; bez hlora, fluora i broma
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Vrsta zaštite IP 54
  • Vrsta zaštite IP 65
  • Pg navoj
Tehnički podaci

Tehnički podaci

bez halogena da
Boja svetlo siva; RAL 7035
Deljiva navojnica ne
Dimension D4 27,5 mm
Dimenzija PG29
Dimenzija D1 25 mm
Dimenzija D2 47,5 mm
Dimenzija D3 30 mm
Dimenzija G Pg29 mm
Dimenzija L maks. 42 mm
Dimenzija L1 11 mm
Dimenzija L2 20,5 mm
Dimenzija L3 8 mm
Dimenzija L4 18 mm
Dužina 47,5 mm
Dužina navoja 11 mm
Materijal Polistirol
Mogućnost rasterećenja vučne sile ne
Navoj Pg 29
Nominalna veličina navoja 29
Ojačano staklenim vlaknima ne
Otporno na udarce ne
S kontranavrtkom ne
Širina 47,5 mm
Varijanta pravo
Veličina ključa 1 42 mm
Veličina ključa 2 40 mm
Višestruka zaptivka ne
Visina 50 mm
Vrsta navoja PG
Vrsta zaptivanja Zaptivni prsten
Vrsta zaštite IP65
za eks-zone plin bez
za eks-zone prašina bez
za eksplozivne zone bez
Zaptivna oblast D maks. 25 mm
Zaptivna oblast D min. 18 mm
zaštićeno od eksplozije ne
Zaštita od savijanja ne
Svi tipovi

Svi tipovi

Tip Navoj Br.art. Količina malo pakovanje
106 PG7 Pg 7 2036061
50 Komad
106 PG9 Pg 9 2036096
50 Komad
106 PG11 Pg 11 2036118
50 Komad
106 PG13.5 Pg 13,5 2036134
50 Komad
106 PG16 Pg 16 2036169
50 Komad
106 PG21 Pg 21 2036215
50 Komad
106 PG29 Pg 29 2036290
10 Komad
106 PG36 Pg 36 2036363
10 Komad
106 PG42 Pg 42 2036428
5 Komad
106 PG48 Pg 48 2036487
5 Komad
