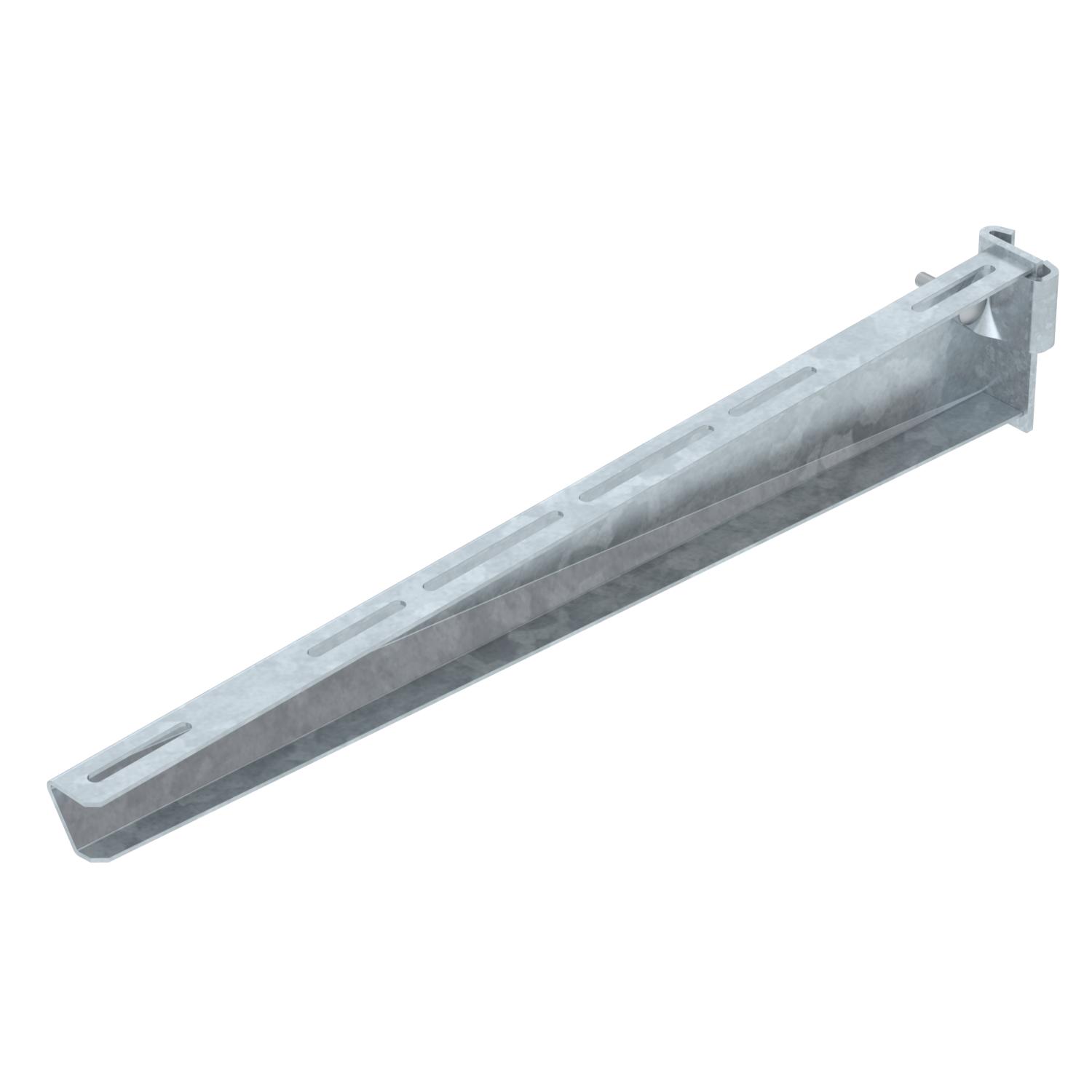

Konzola nosača AS 30

Br.art. 6419412 | EAN 4012195873297

6419412 / AS 30 61 FT
41 mm
610 mm
3 kN
Nazad na pregled
Opis proizvoda
Opis proizvoda
Konzola nosača za srednja opterećenja, za bestepeno pričvršćivanje na IS 8-nosač.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA declaration of conformity
  • I-nosač
Tehnički podaci

Tehnički podaci

Boja cink

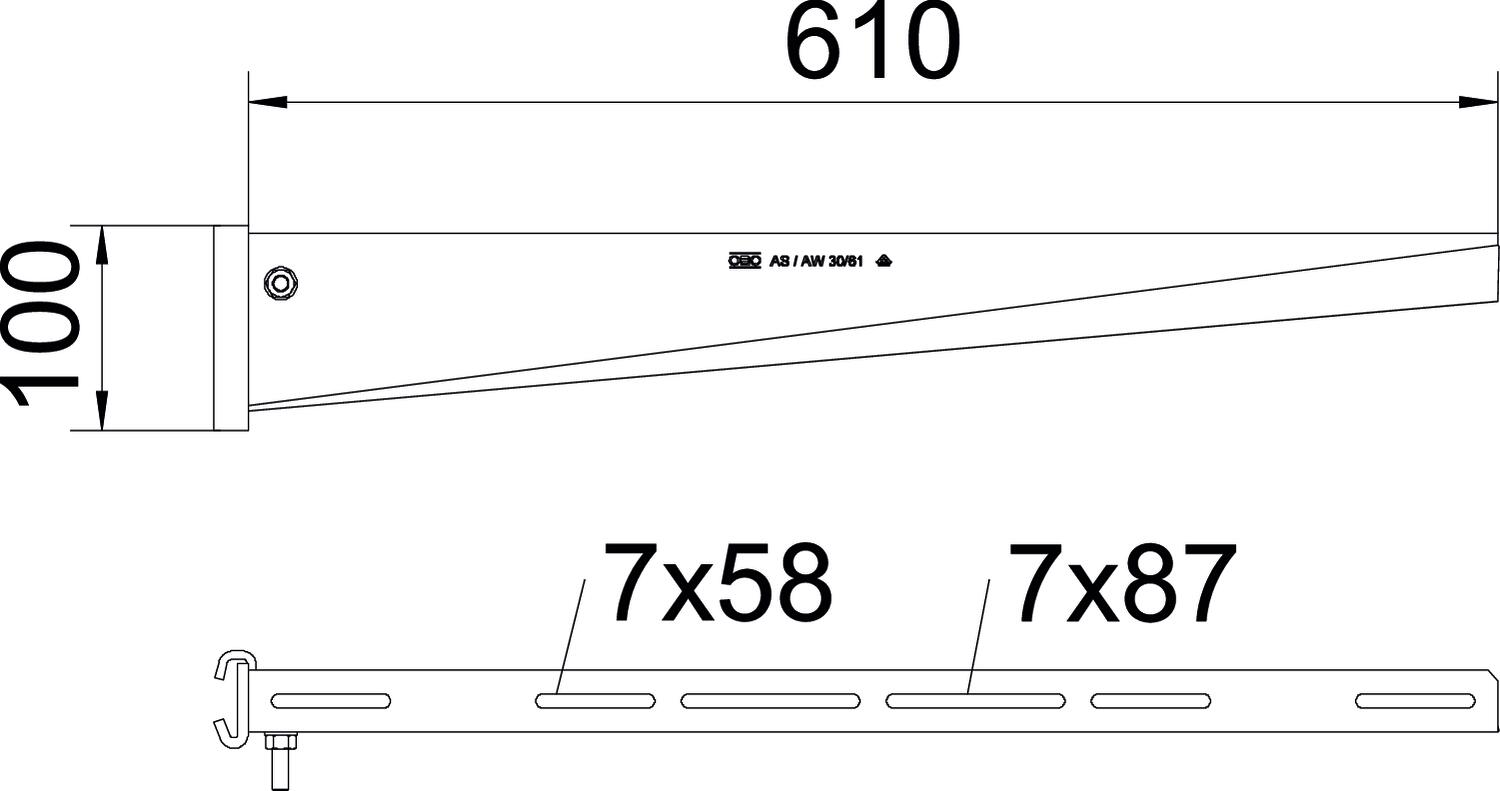

Dimenzija B610mm
Dimenzija A 41 mm
Dimenzija B 610 mm
Dimenzija H 100 mm
Dužina 41 mm
F u kN 3 kN
Materijal Čelik
Nerđajući čelik, nagrižen ne
Održavanje funkcionalnosti ne
Površina vruće pocinkano utapanjem
Širina 610 mm
Varijanta Konzole nosača
Visina 100 mm

Tehnički podaci

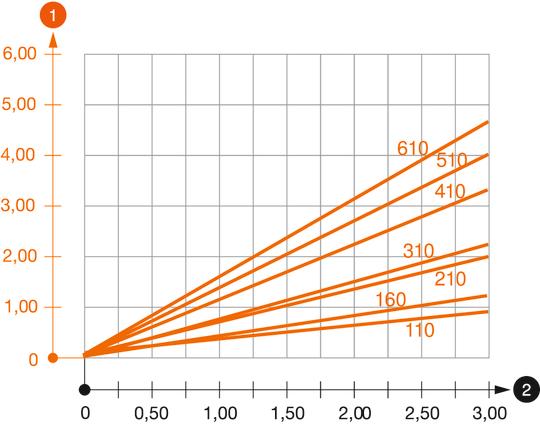

Dijagram opterecenja Konzola tipa AS 30

Dijagram opterecenja Konzola tipa AS 30
  • Defleksija vrha konzole pri dozvoljenom opterećenju konzole Defleksija vrha konzole pri dozvoljenom opterećenju konzole
  • Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
  • Kriva opterećenja sa dužinama konzole u mm Kriva opterećenja sa dužinama konzole u mm
Svi tipovi

Svi tipovi

Tip Dužina Širina F u kN Br.art. Količina malo pakovanje
AS 30 61 FT 41 mm 610 mm 3 kN 6419412
1 Komad
Dodatna oprema

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak F Torban vijak F FRSB 6x12 F 6406122
100 Komad
Preuzimanja

Preuzimanje

EU izjava o usaglašenosti AS 30 61 FT / 6419412 , 0.13MB , pdf
Preuzimanje
Izjava o zaštiti životne sredine AS 30 61 FT / 6419412 , 1.48MB , pdf
Preuzimanje

Preuzimanje
Preuzimanje

AS 30 61 FT / 6419412
Preuzimanje
