Lestvičasti nosač kablova za velike raspone WKLG 110 A2 6000 | 500 | 2 | ne

Lestvičasti nosač kablova za velike raspone WKLG 110 A2

Br.art. 6311214 | EAN 4012195037316

Br.art. / Tip

Dužina	6000 mm

Širina

Debljina stranice	2 mm

Održavanje funkcionalnosti	ne

Nazad na pregled

Opis proizvoda

Opis proizvoda

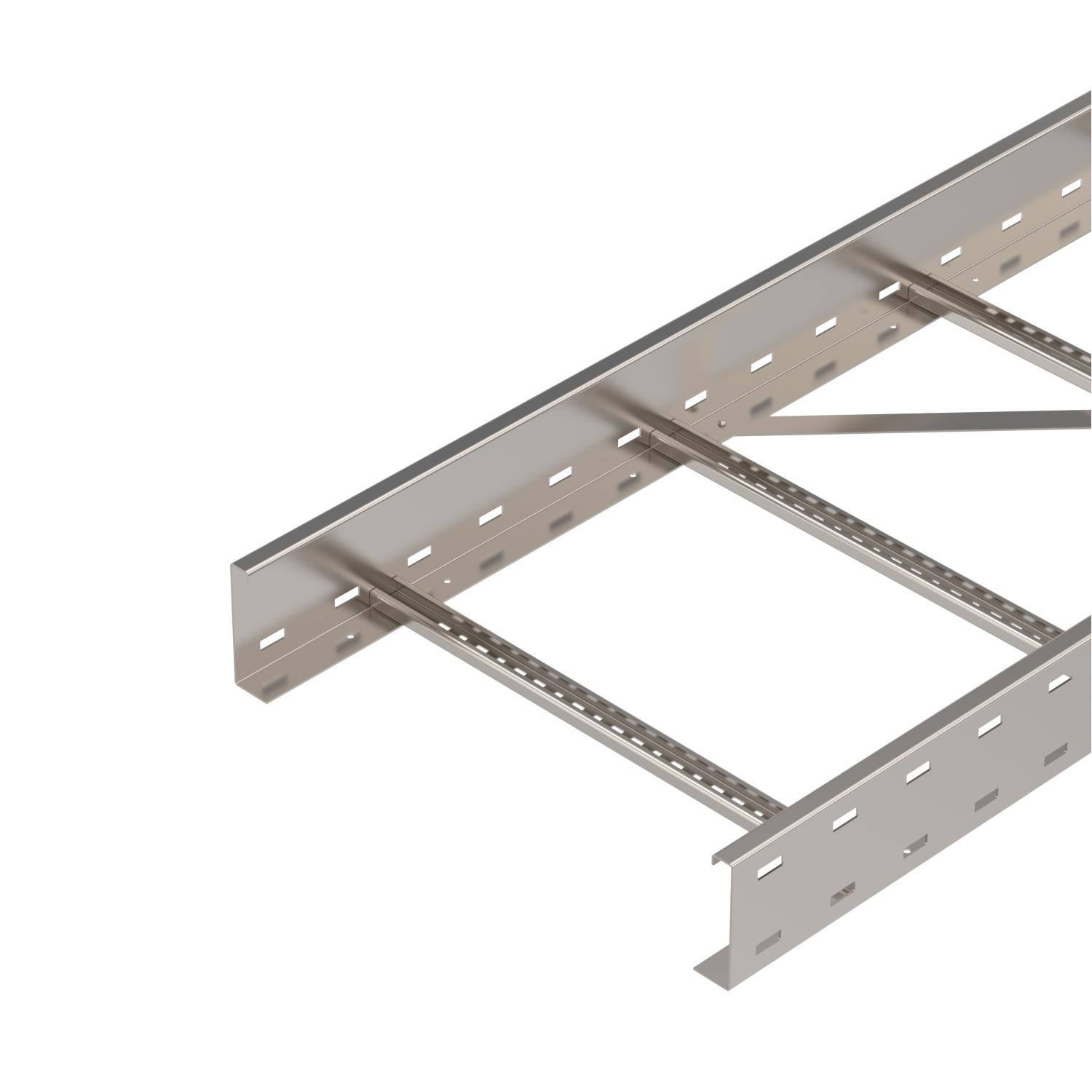

Nosači kablova za velike raspone s perforiranom bočnom stranicom, bočne visine 110 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056

Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Prave spojnice tipa WRVL 110 naručuju se posebno, po potrebi.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	oplemenjeni čelik
CO2 otisak (GWP) od kolevke do kapije	31,9939 kg CO2e / 1 Metar
Debljina stranice	2 mm

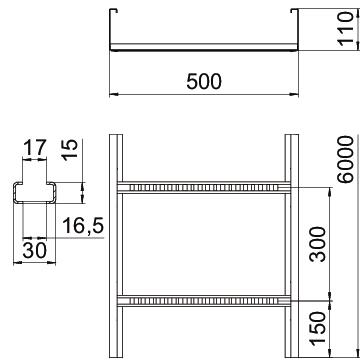

Dimenzija	110x500x6000
Dimenzija B	500 mm
Dimenzija L	6000 mm
Dimenzija proreza prečke	17,00
Dimenzije	110x500
Dužina	6000 mm
Izvedba-za velike raspone	da
Korisni presek	471 cm²
Korisni presek	47100 mm²
Materijal	plemeniti čelik, nerđajući 1.4301

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	svetlo, naknadno obrađeno
Rastojanje među konzolama 3,0m	2,3 kN/m
Rastojanje među konzolama 3,5m	2,25 kN/m
Rastojanje među konzolama 4,0m	2,1 kN/m
Rastojanje među konzolama 4,5m	1,83 kN/m
Rastojanje među konzolama 5,0m	1,5 kN/m
Rastojanje među konzolama 6,0m	1 kN/m
Rastojanje među konzolama 7,0m	0,7 kN/m
Širina	500 mm
Varijanta bočne stranice	Profil (otvoren)
Varijanta prečki	Profil perforiran
Visina	110 mm

Tehnički podaci

Dijagram opterećenja Nosač kablova za velike raspone tipa WKLG 110

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
WKLG 1120 A2	6000 mm	200 mm	2 mm	ne	6311202	m	6 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	ne	6311206	m	6 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	ne	6311210	m	6 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	ne	6311214	m	6 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	ne	6311218	m	6 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Brza spojnica A2	WRVL 110 A2	6091229	Komad	2 Komad
Krivina 90° 110 A4	WLB 90 115 A4	6312556	Komad	1 Komad
Poklopac sa obrtnom bravom A2	WDRL 1116 50 A2	6227366	m	3 m
Pregrada 85 A2	TSG 85 A2	6062173	m	3 m
