Lestvičasti nosač kablova za velike raspone WKLG 110 FT 6000 | 300 | 2 | ne

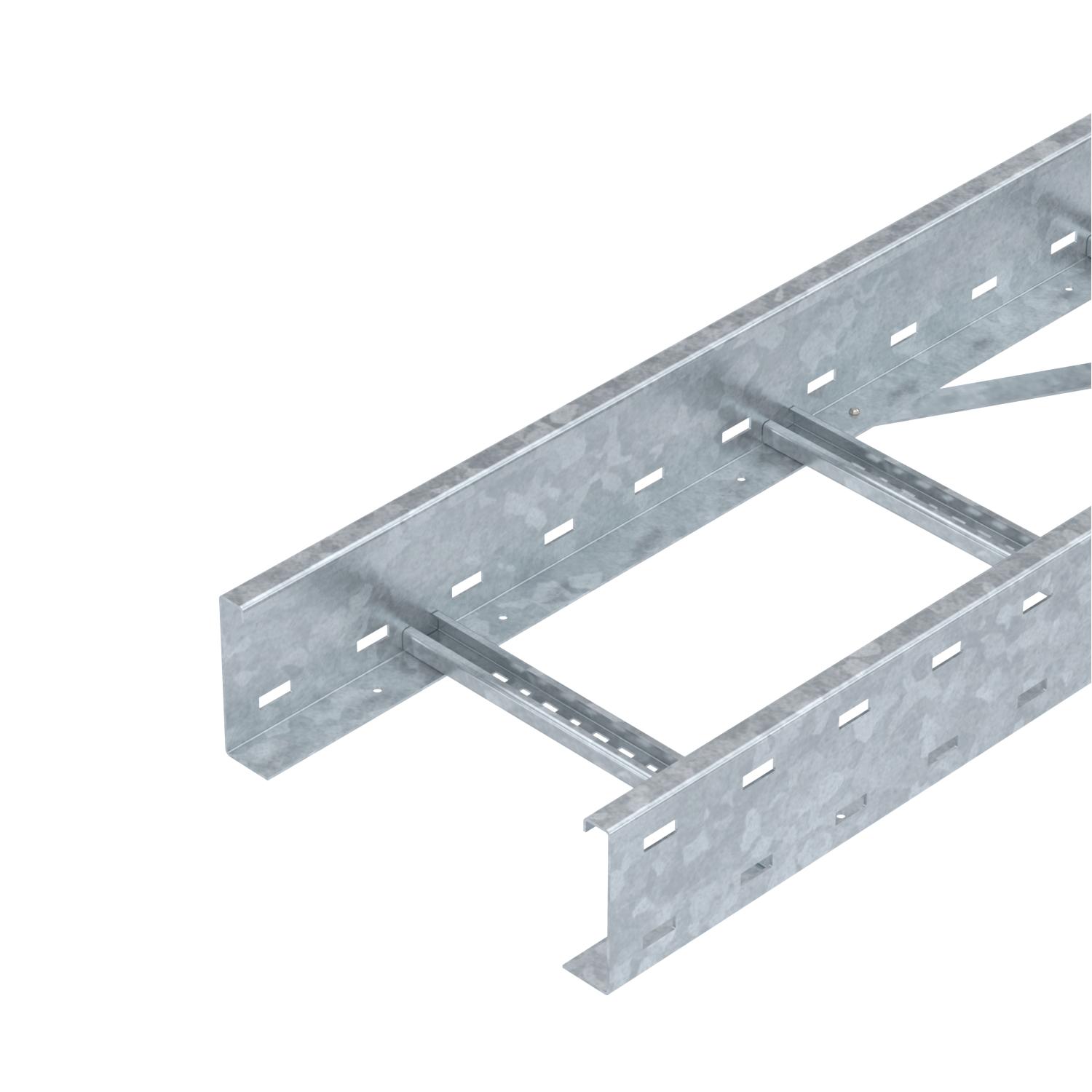

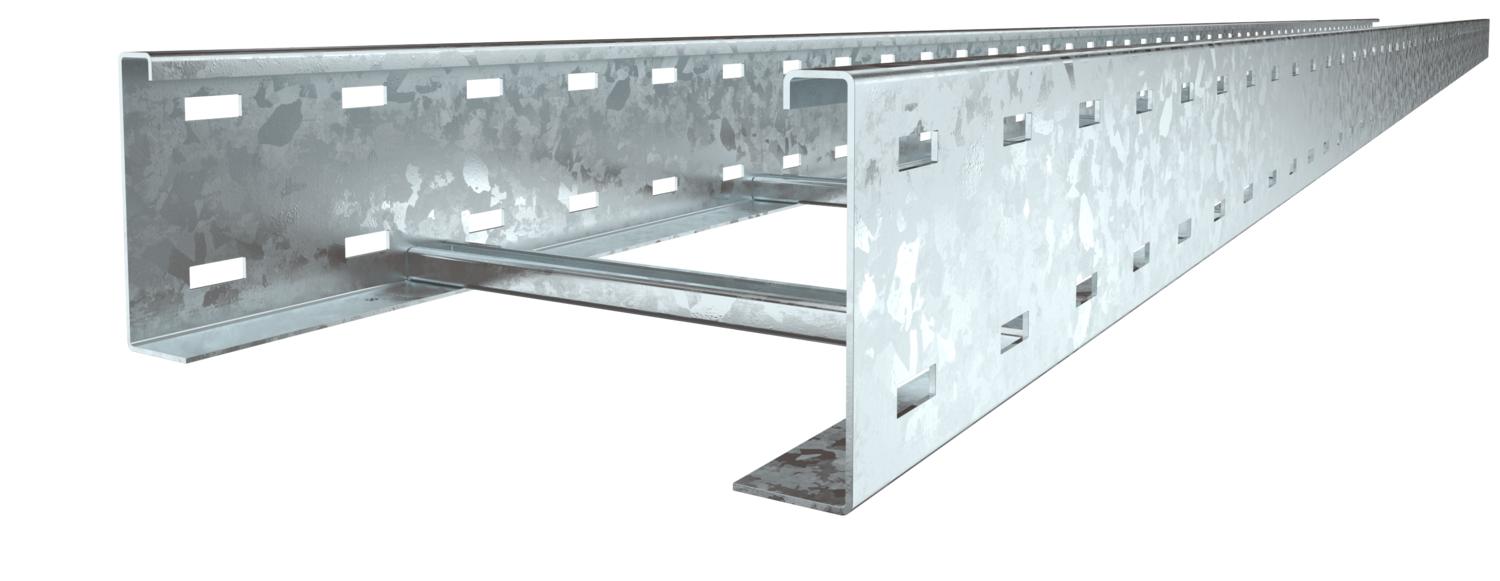

Lestvičasti nosač kablova za velike raspone WKLG 110 FT

Br.art. 6311063 | EAN 4012196883394

Br.art. / Tip

Dužina	6000 mm

Širina

Debljina stranice	2 mm

Održavanje funkcionalnosti	ne

Nazad na pregled

Opis proizvoda

Opis proizvoda

Nosači kablova za velike raspone s perforiranom bočnom stranicom, bočne visine 110 mm. Pričvršćivanje kablova na nosač pomoću šelni tipa 2056

Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Prave spojnice tipa WRVL 110 naručuju se posebno, po potrebi.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	13,1501 kg CO2e / 1 Metar
Debljina stranice	2 mm

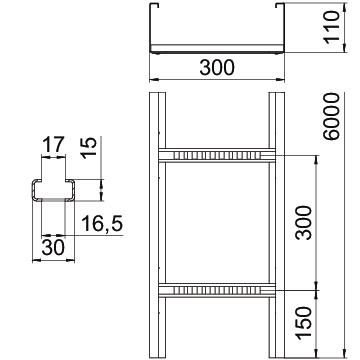

Dimenzija	110x300x6000
Dimenzija B	300 mm
Dimenzija L	6000 mm
Dimenzija proreza prečke	17,00
Dimenzije	110 x 300
Dužina	6000 mm
Izvedba-za velike raspone	da
Korisni presek	28100 mm²
Korisni presek	281 cm²
Materijal	Čelik

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Rastojanje među konzolama 3,0m	2,5 kN/m
Rastojanje među konzolama 3,5m	1,98 kN/m
Rastojanje među konzolama 4,0m	1,6 kN/m
Rastojanje među konzolama 4,5m	1,31 kN/m
Rastojanje među konzolama 5,0m	1,1 kN/m
Rastojanje među konzolama 6,0m	0,8 kN/m
Rastojanje među konzolama 7,0m	0,4 kN/m
Širina	300 mm
Varijanta bočne stranice	Profil (otvoren)
Varijanta prečki	Profil perforiran
Visina	110 mm

Tehnički podaci

Dijagram opterećenja Nosač kablova za velike raspone tipa WKLG 110

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
WKLG 1120 FT	6000 mm	200 mm	2 mm	ne	6311059	m	6 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	ne	6311063	m	6 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	ne	6311067	m	6 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	ne	6311071	m	6 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	ne	6311075	m	6 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Brza spojnica FT	WRVL 110 FT	6091180	Komad	2 Komad
Krivina 90° 110 FT	WLB 90 113 FT	6312446	Komad	1 Komad
Poklopac sa obrtnom bravom DD	WDRL 1116 30 DD	6227604	m	3 m
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Odlivni lim FT	LAB 30 FT	6220444	Komad	1 Komad
