LightningController - MCF25-NAR-TNC+FS 3 | 8,5 | da | 255 | IP20

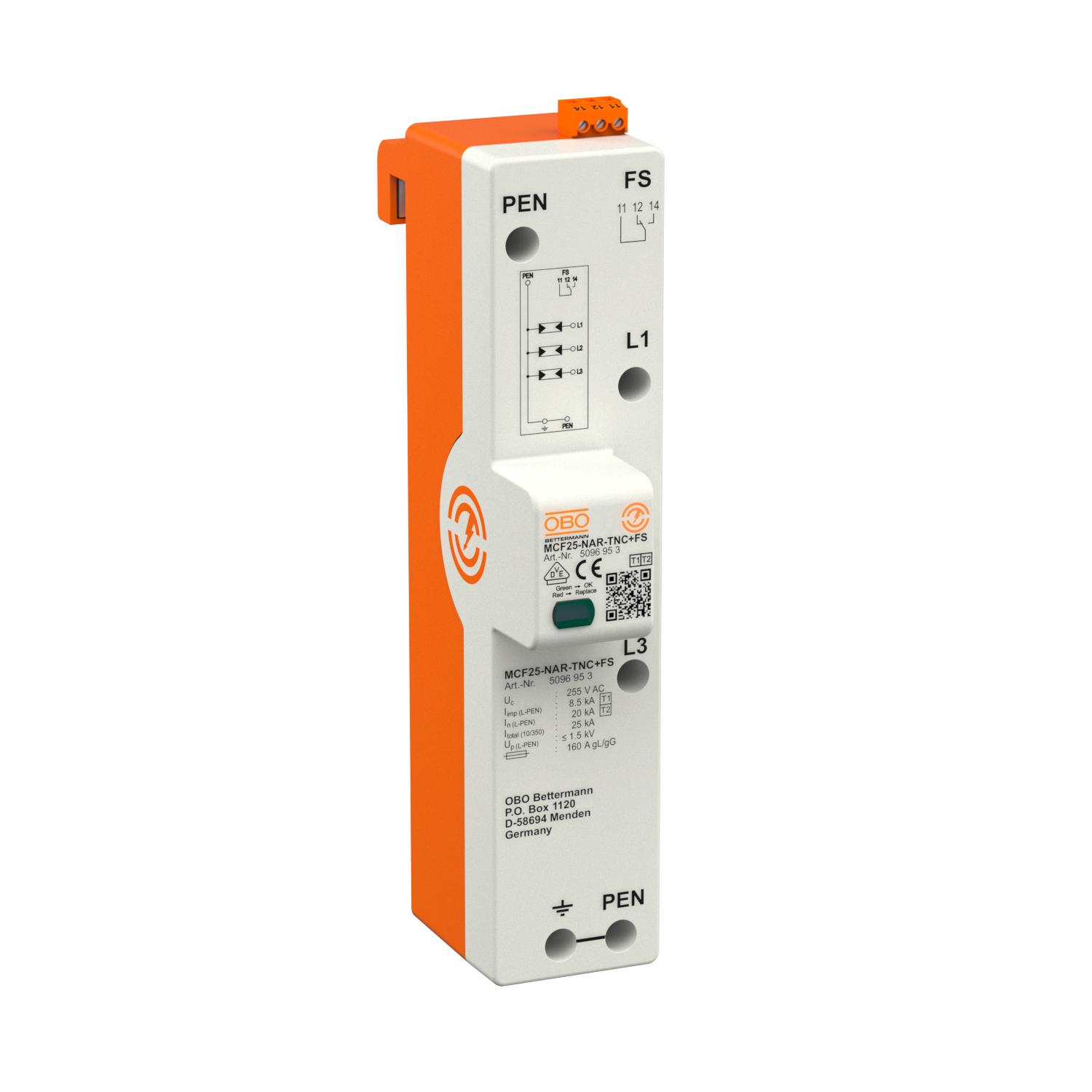

LightningController - MCF25-NAR-TNC+FS

Br.art. 5096953 | EAN 4012196585595

Br.art. / Tip

Varijanta polova	3

Udarni napon (10/350 μs)	8,5 kA

Daljinska signalizacija

Največi trajni napon AC	255

Vrsta zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinovani odvodnik tip 1+2 za montažu na 40-mm sabirne šine, za TN-C sisteme

• Nivo zaštite ≤1,5 kV za zaštitu krajnjih uređaja
• Gromobransko izjednačavanje potencijala VDE 0185-305 (IEC 62305)
• Kapacitet odvođenja prenapona do 25 kA (10/350) 3-poni
• Ispunjava zahteve iz VDE 0100-534 (IEC 60364-5-53)
• Gašenje sekundarne struje do 50 kA i maks. predosigurač do 160 A gL/gG
• Iskrište za primenu u oblasti predbrojača prema VDE-AR-N 4100

Primena: zgrade sa napajanjem preko nadzemnog voda.

Tehnički podaci

Tehnički podaci

Daljinska signalizacija	da
Dimenzija	255V
Dozvole	VDE
Kontaktno vreme	<100 ns
Maksimalna udarna struja odvođenja (8/20 μs)	50 kA
Maksimalna udarna struja odvođenja (8/20 μs) [L-N]	50 kA
Maksimalni preventivni osigurač	160 A
Materijal kućišta	PA UL 94 V-0
Način montaže	Sabirna šina 40 mm
Največi trajni napon AC	255
Najviša vrednost trajnog napona (L-N)	255 V
Nominalna struja odvođenja (8/20 µs)	20 kA
Nominalna struja odvođenja (8/20 µs) [L-N]	20 kA
Nominalni napon AC (50 / 60 Hz)	230 V
Oblik mreže	TN-C
Oblik mreže TN	da
Oblik mreže TN-C	da
Obrtni momenat	3,5 Nm

Prečnik fleksibilnog provodnika (tankožilni) maks.	35 mm²
Prečnik fleksibilnog provodnika (tankožilni) maks.	2 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	7 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	10 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	2 AWG
Prečnik krutog provodnika (jedno-/višežilni) maks.	35 mm²
Prečnik krutog provodnika (jedno-/višežilni) min.	7 AWG
Radna temperatura maks.	80 °C
Radna temperatura min.	-40 °C
Signalizacija na uređaju	vizuelno
SPD prema EN 61643-11	Tip 1+2
SPD prema IEC 61643-1	klasa I+II
Udarni napon (10/350 μs)	8,5 kA
Udarni napon (10/350) [ukupno]	25 kA
Varijanta	3+NPE
Varijanta polova	3
Vrsta provodnika za uređaje za zaštitu od prenapona	Provodnik energije AC
Vrsta zaštite	IP20

Dimenzije

Dužina	226 mm
Širina	50 mm

Visina	109 mm

Priključne mogućnosti

FM-kontakti	Izmenjivač
Maks. prenaponska zaštita mreže	160 A
Odvodna struja (8/20 µs) [ukupna]	60 kA
Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže	50 kA eff
Prečnik krutog provodnika (jedno-/višežilni) min.	10 mm²
Prečnik priključka FM-kleme maks.	1,5 mm²
Prečnik priključka FM-kleme maks.	16 AWG

Prečnik priključka FM-kleme min.	0,5 mm²
Prečnik priključka FM-kleme min.	28 AWG
Sklopna snaga AC	250 V/ 2 A
Sklopna snaga DC	250 V/ 0,1 A
TOV-napon [L-N] - fail safe mode - 120 min	442 V
TOV-napon [L-N] - withstand mode - 5 s	440 V
