Napomena: Ova stavka je ugašena. Važeći artikal možete pronaći ovde: 1186822 / Lučna obujmica, U-stopa, 1-struka, plastično pritisno korito, A2

Lučna obujmica, 1-struka, plastično pritisno korito A2

Br.art. 1178539 | EAN 4012195074779

Opis proizvoda

Opis proizvoda

Odgovara za sve C-profilne šine sa širinom proreza 18 mm i 22 mm.

Pritisna kadica od polipropilena, bez halogena, boja svetlo siva RAL 7035.
  • bez halogena; bez hlora, fluora i broma
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Širina proreza 18 mm
  • Širina proreza 22 mm
Tehnički podaci

Tehnički podaci

bez halogena da
Broj kablova/cevi 1

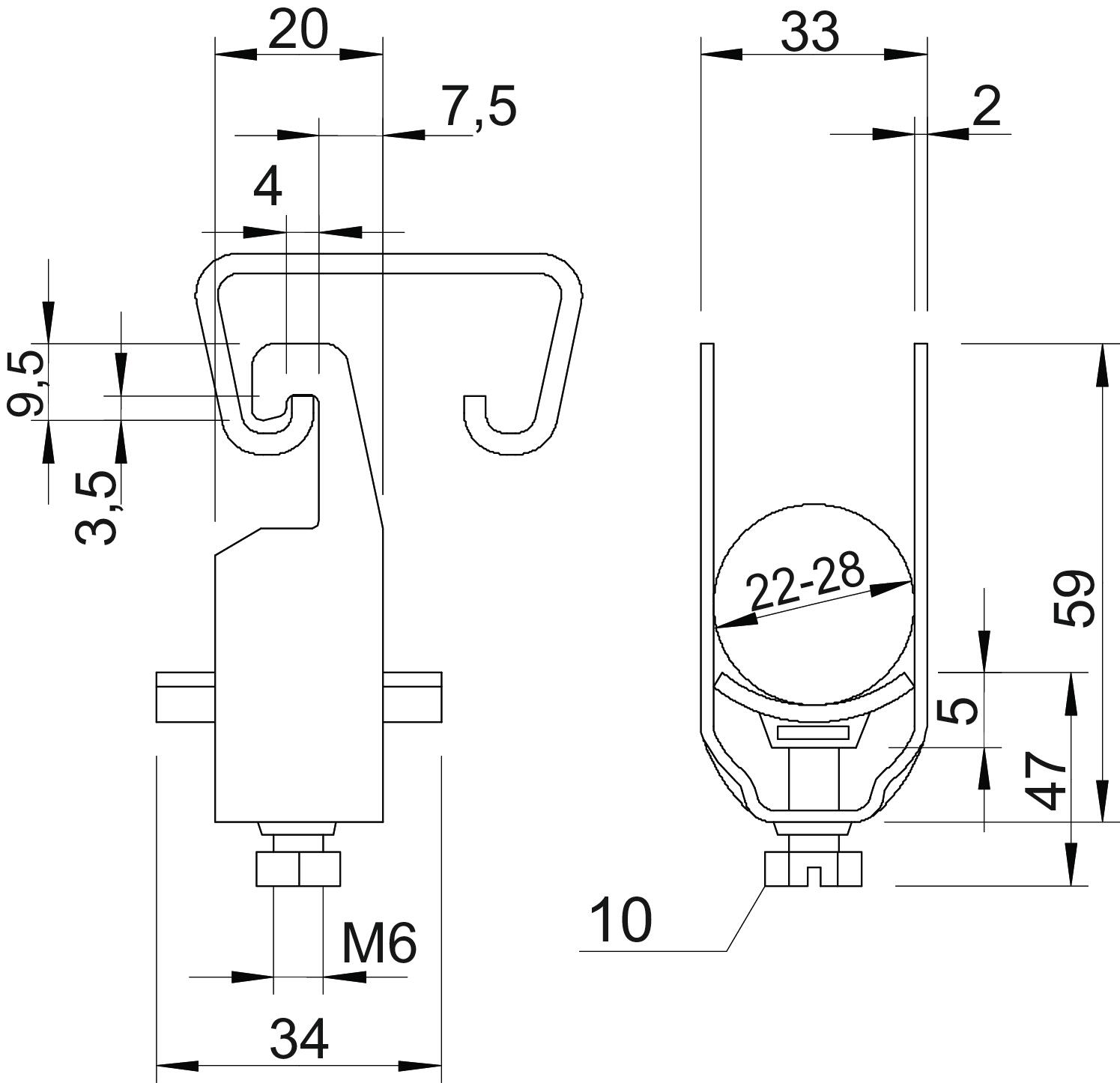

Dimenzija 22-28mm
Dimenzija A 20 mm
Dimenzija B 33 mm
Dimenzija C 34 mm
Dimenzija G (mm) M6
Dimenzija H 59 mm
Dimenzija L 34 mm
Dimenzija t 2 mm
Dimenzija x 5 mm
Dodatak materijal nerajući čelik
Dodatak površina netretirano
Kvalitet materijala korita Polipropilen
Maks. Zatezni momenat 3 Nm
Materijal plemeniti čelik, nerđajući 1.4301
Materijal korita Plastika
Način montaže Profilna šina
Otporno na udarce ne
Površina svetlo, naknadno obrađeno
Sa kontrakoritom ne
Sa metalnim koritom ne
Sa plastičnim koritom da
za 1 kabla D 34
za 1 kabla V 59 mm
za prečnik cevi maks. 25 mm
za prečnik cevi min. 25 mm
za šine širine proreza (sa intervalom) maks. 22 mm
za šine širine proreza (sa intervalom) min. 18 mm
Zatezna oblast D maks. 28 mm
Zatezna oblast D min. 22 mm
Svi tipovi

Svi tipovi

Tip Zatezna oblast D min. Zatezna oblast D maks. Maks. Zatezni momenat Br.art. Količina malo pakovanje
2056U 12 A2 8 mm 12 mm 3 Nm 1178504
50 Komad
2056U 22 A2 16 mm 22 mm 3 Nm 1178520
50 Komad
2056U 28 A2 22 mm 28 mm 3 Nm 1178539
50 Komad
2056U 52 A2 46 mm 52 mm 5 Nm 1178571
25 Komad
2056U 70 A2 64 mm 70 mm 5 Nm 1178628
15 Komad
