Lučna obujmica, H-stopa, 1-struka, metalno pritisno korito, FT 12 | 16 | 3

Lučna obujmica, H-stopa, 1-struka, metalno pritisno korito, FT

Br.art. 1186009 | EAN 4012196848553

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

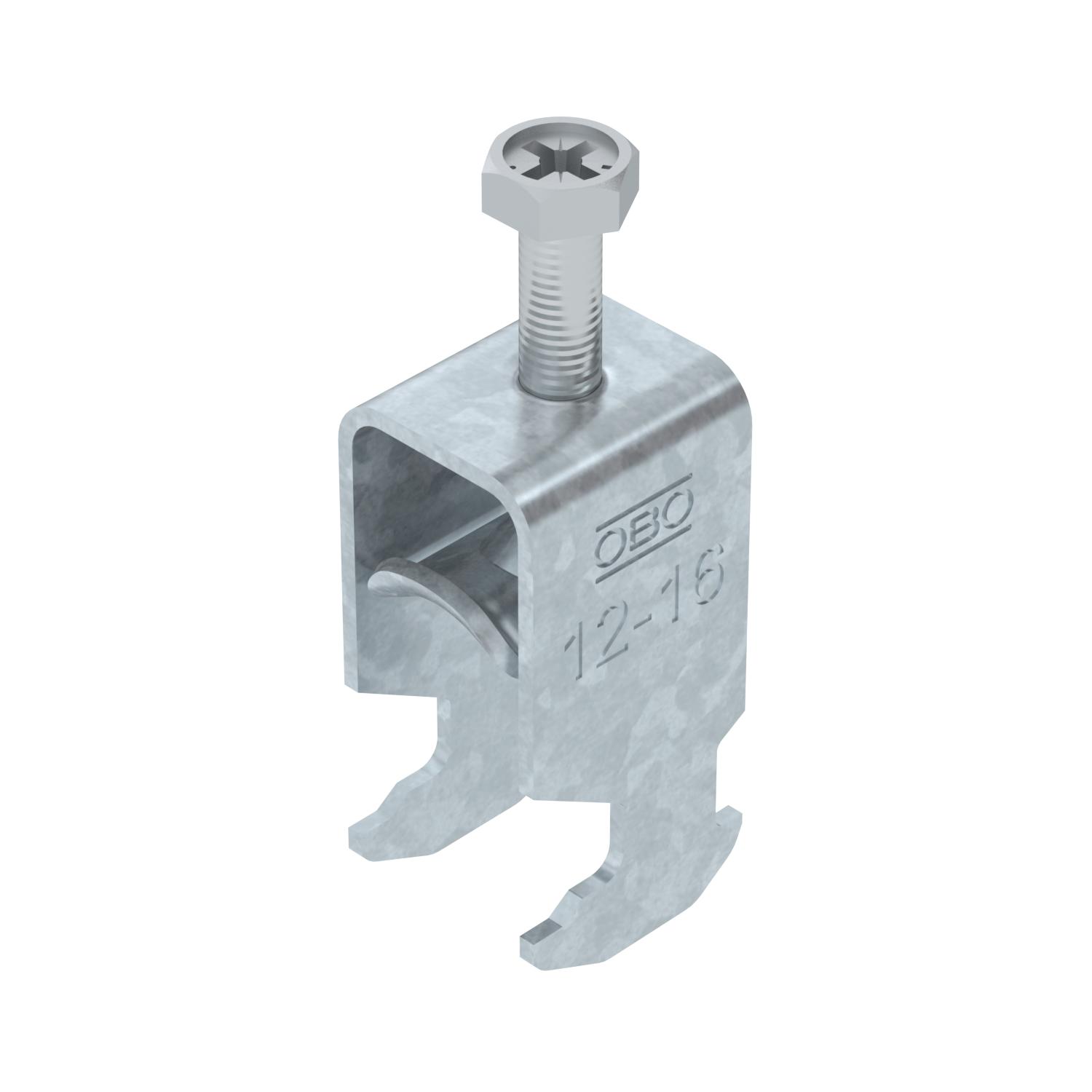

Lučna obujmica sa čekićastom stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Suprotno korito se mora naručiti posebno.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
CO₂ otisak (GWP) od kolevke do kapije	0,078 kg CO₂e / 1 Komad
Debljina lima	1,5 mm

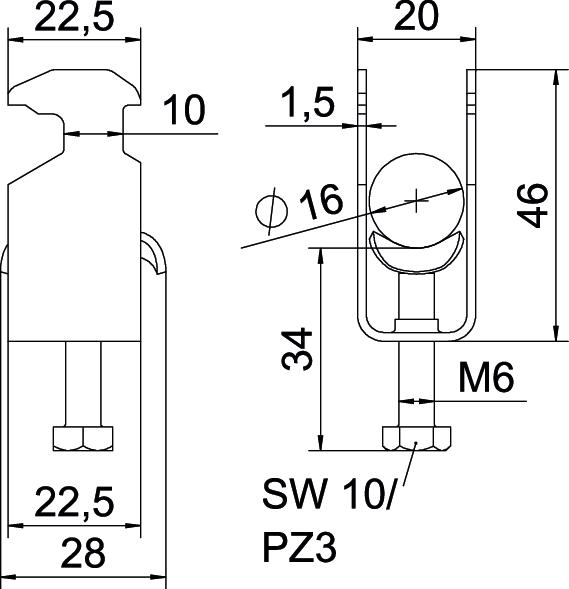

Dimenzija	12-16mm
Dimenzija A	22,5 mm
Dimenzija B	20 mm
Dimenzija C	28 mm
Dimenzija G (mm)	M6
Dimenzija H	46 mm
Dimenzija L	34 mm
Dimenzija t	1,5 mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina	22,5 mm
Dužina spoljne dimenzije	28 mm
Maks. Zatezni momenat	3 Nm
Materijal	Čelik

Materijal korita	Čelik
Način montaže	Profilna šina
Navoj	M6
Održavanje funkcionalnosti	da
Površina	vruće pocinkano utapanjem
Sa kontrakoritom	ne
Sa metalnim koritom	da
Sa plastičnim koritom	ne
Širina	20 mm
Širina proreza	10 mm
Visina	46 mm
za prečnik cevi maks.	16 mm
za prečnik cevi min.	12 mm
za šine širine proreza (sa intervalom) maks.	17 mm
za šine širine proreza (sa intervalom) min.	16 mm
Zatezna oblast D maks.	16 mm
Zatezna oblast D min.	12 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Komad	100 Komad
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Komad	100 Komad
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Komad	100 Komad
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Komad	100 Komad
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Komad	100 Komad
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Komad	100 Komad
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Komad	100 Komad
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Komad	100 Komad
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Komad	100 Komad
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Komad	100 Komad
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Komad	50 Komad
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Komad	25 Komad
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Komad	25 Komad
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Komad	25 Komad
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Komad	25 Komad
