Lučna obujmica, H-stopa, 2-struka, metalno pritisno korito, FT 12 | 16 | 3

Lučna obujmica, H-stopa, 2-struka, metalno pritisno korito, FT

Br.art. 1186010 | EAN 4012196848560

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

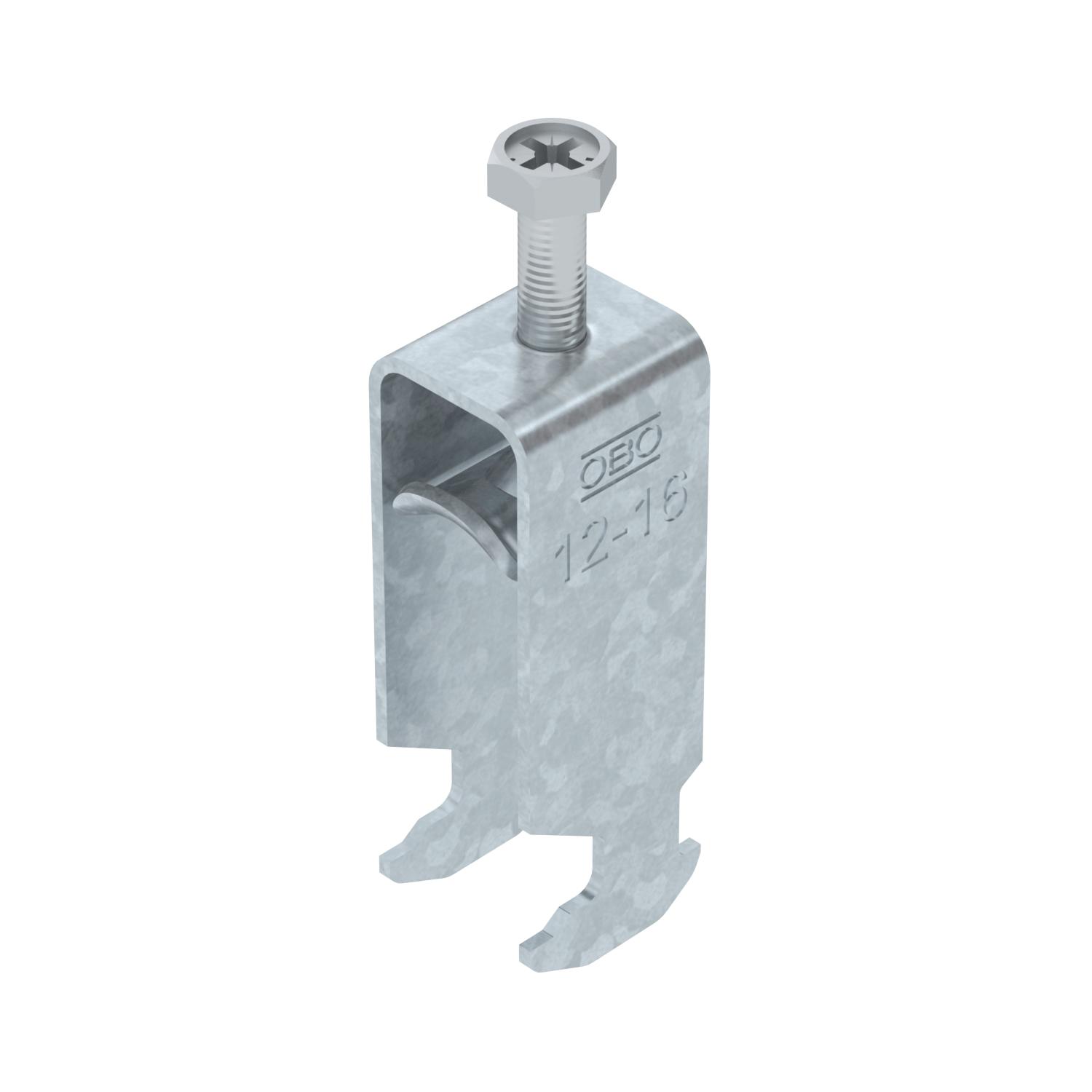

Lučna obujmica sa čekićastom stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabla na C-profilnu šinu. Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	2
CO₂ otisak (GWP) od kolevke do kapije	0,1 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	12-16mm

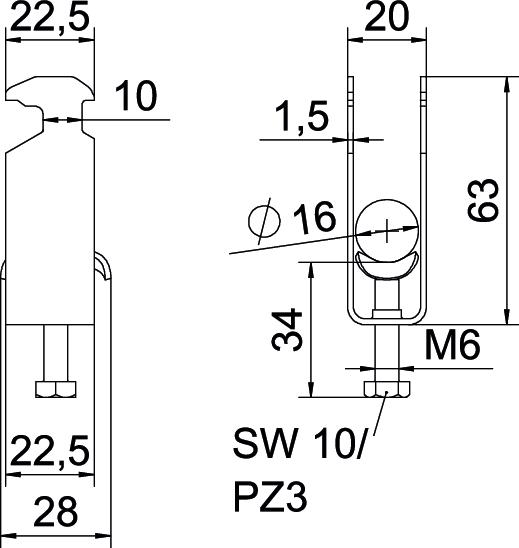

Dimenzija A	22,5 mm
Dimenzija B	20 mm
Dimenzija C	28 mm
Dimenzija G (mm)	M6
Dimenzija H	63 mm
Dimenzija L	34 mm
Dimenzija t	1,5 mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina	22,5 mm
Dužina spoljne dimenzije	28 mm
Maks. Zatezni momenat	3 Nm
Materijal	Čelik

Materijal korita	Čelik
Način montaže	Profilna šina
Navoj	M6
Održavanje funkcionalnosti	da
Površina	vruće pocinkano utapanjem
Sa kontrakoritom	ne
Sa metalnim koritom	da
Sa plastičnim koritom	ne
Širina	20 mm
Širina proreza	10 mm
Visina	63 mm
za prečnik cevi maks.	16 mm
za prečnik cevi min.	12 mm
za šine širine proreza (sa intervalom) maks.	17 mm
za šine širine proreza (sa intervalom) min.	16 mm
Zatezna oblast D maks.	16 mm
Zatezna oblast D min.	12 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Komad	50 Komad
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Komad	50 Komad
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Komad	50 Komad
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Komad	50 Komad
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Komad	50 Komad
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Komad	50 Komad
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Komad	50 Komad
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Komad	50 Komad
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Komad	50 Komad
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Komad	50 Komad
