Lučna obujmica, H-stopa, 3-struka, metalno pritisno korito, FT
Br.art. 1186024 | EAN 4012196848638
- Opis proizvoda
-
Opis proizvoda

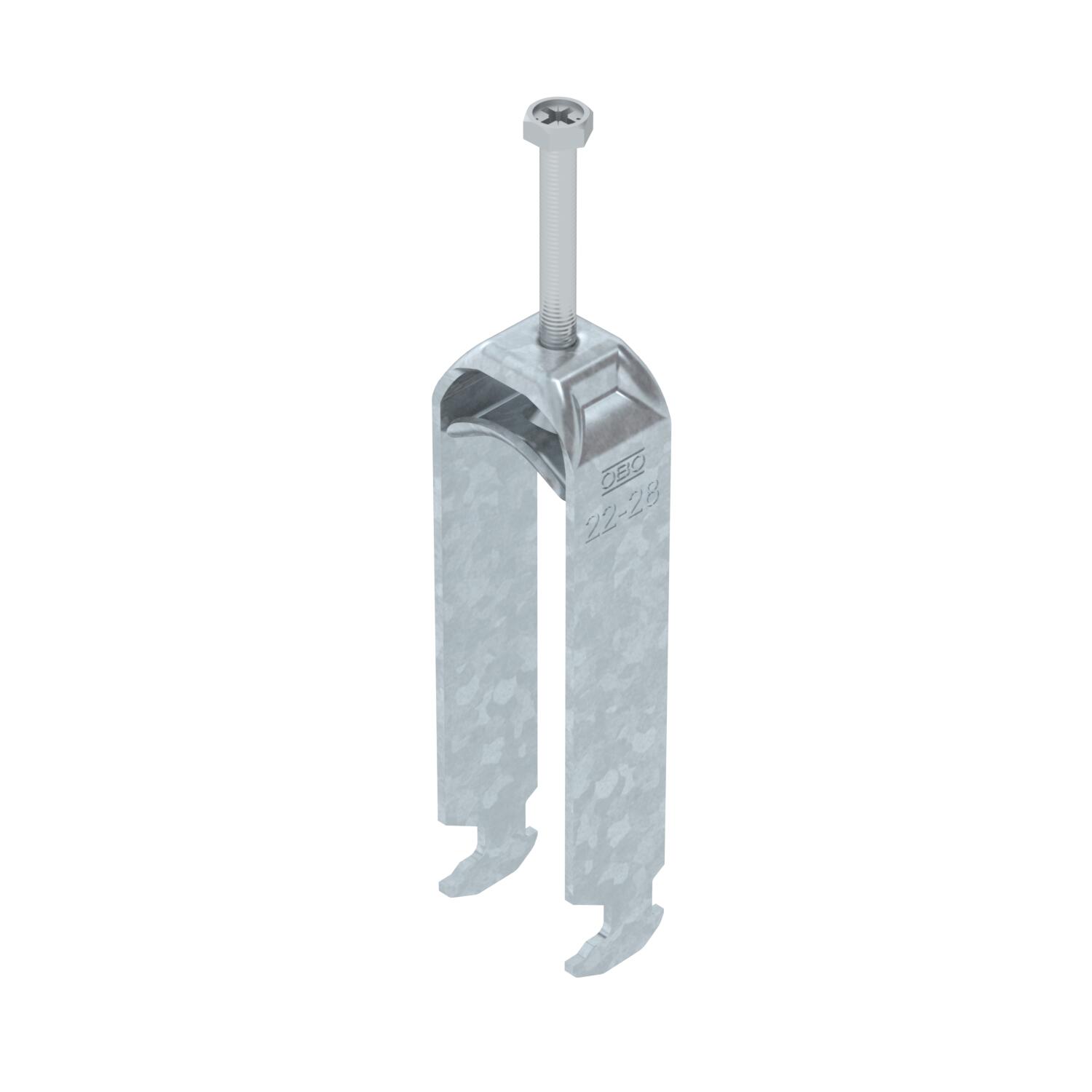

Lučna obujmica sa čekićastom stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabla na C-profilnu šinu. Za širinu proreza 16 - 17 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Više kablova treba odvojiti dvostrukim koritom. Preporučuje se upotreba kontrakadice
-
- Tehnički podaci
-
Tehnički podaci

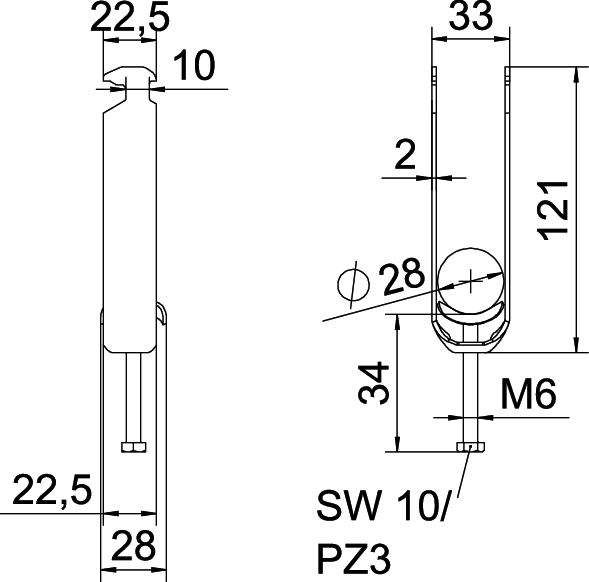

bez halogena da Broj kablova/cevi 3 Debljina lima 2 mm Dimenzija 22-28mm Dimenzija A 22,5 mm Dimenzija B 33 mm Dimenzija C 28 mm Dimenzija G (mm) M6 Dimenzija H 121 mm Dimenzija L 58 mm Dimenzija t 2 mm Dodatak materijal Čelik Dodatak površina toplo pocinkovano Dužina 22,5 mm Dužina spoljne dimenzije 28 mm Maks. Zatezni momenat 3 Nm Materijal Čelik Materijal korita Čelik Način montaže Profilna šina Navoj M6 Održavanje funkcionalnosti da Površina vruće pocinkano utapanjem Sa kontrakoritom ne Sa metalnim koritom da Sa plastičnim koritom ne Širina 33 mm Širina proreza 10 mm Visina 121 mm za prečnik cevi maks. 28 mm za prečnik cevi min. 22 mm za šine širine proreza (sa intervalom) maks. 17 mm za šine širine proreza (sa intervalom) min. 16 mm Zatezna oblast D maks. 28 mm Zatezna oblast D min. 22 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Informativni list BS-H3-M-28 FT / 1186024 , 0.23MB , pdfIzjava o usaglašenosti BS-H3-M-28 FT / 1186024 , 0.18MB , pdfREACH Izjava o usaglašenosti BS-H3-M-28 FT / 1186024 , 0.12MB , pdfRoHS Izjava o usaglašenosti BS-H3-M-28 FT / 1186024 , 0.12MB , pdfUputstvo za montažu Bügelschelle H-Fuß Metall , 3.04MB , pdf
