- Opis proizvoda
-
Opis proizvoda

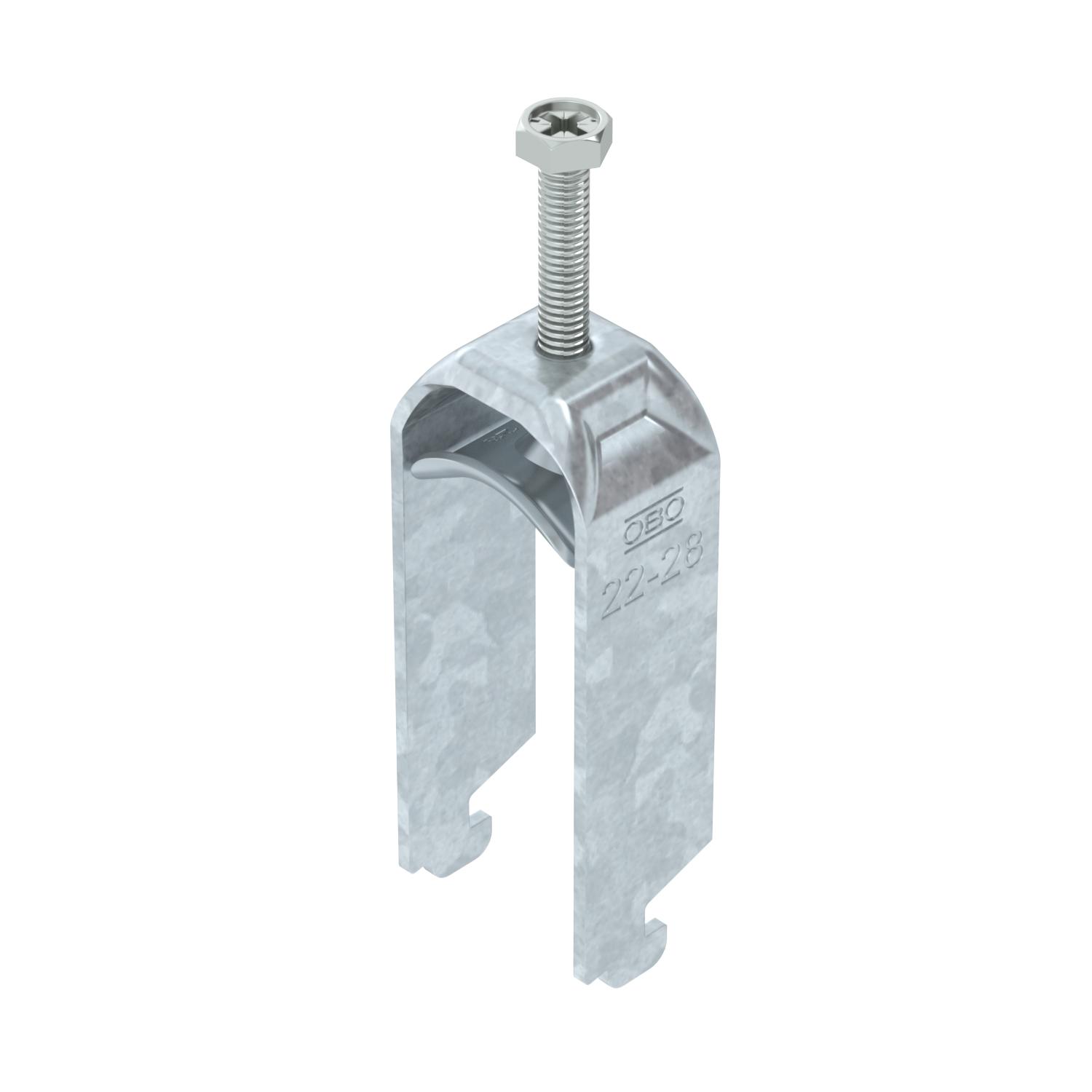

Lučna obujmica sa N-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla Za širinu proreza 11 - 12 mm. Za širinu proreza 11 - 12 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba suprotnog korita. Preporučuje se upotreba kontrakadice
- Tehnički podaci
-
Tehnički podaci
bez halogena da Broj kablova/cevi 2 Debljina lima 2 mm Dimenzija 22-28mm Dodatak materijal Čelik Dodatak površina toplo pocinkovano Dužina spoljne dimenzije 28 mm Maks. Zatezni momenat 3 Nm Materijal Čelik Materijal korita Čelik Način montaže Profilna šina Navoj M6 Površina vruće pocinkano utapanjem Sa kontrakoritom ne Sa metalnim koritom da Sa plastičnim koritom ne Širina proreza 10 mm za prečnik cevi maks. 28 mm za prečnik cevi min. 22 mm za šine širine proreza (sa intervalom) maks. 12 mm za šine širine proreza (sa intervalom) min. 11 mm Zatezna oblast D maks. 28 mm Zatezna oblast D min. 22 mm Dimenzije
Dimenzija A 22,5 mm Dimenzija B 33 mm Dimenzija C 28 mm Dimenzija G (mm) M6 Dimenzija H 85 mm Dimenzija L 46 mm Dimenzija t 2 mm Dužina 22,5 mm Širina 33 mm Visina 85 mm - Svi tipovi
- Preuzimanja
-
Informativni list BS-N2-M-28 FT / 1187021 , 0.21MB , pdfIzjava o usaglašenosti BS-N2-M-28 FT / 1187021 , 0.18MB , pdfUputstvo za montažu Bügelschellen N-Fuß Metall , 3.00MB , pdf
