Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, FT 90 | 100 | 5

Lučna obujmica, U-stopa, 1-struka, metalno pritisno korito, FT

Br.art. 1186597 | EAN 4012196850242

Br.art. / Tip

Zatezna oblast D min.

Zatezna oblast D maks.

Maks. Zatezni momenat

Opis proizvoda

Opis proizvoda

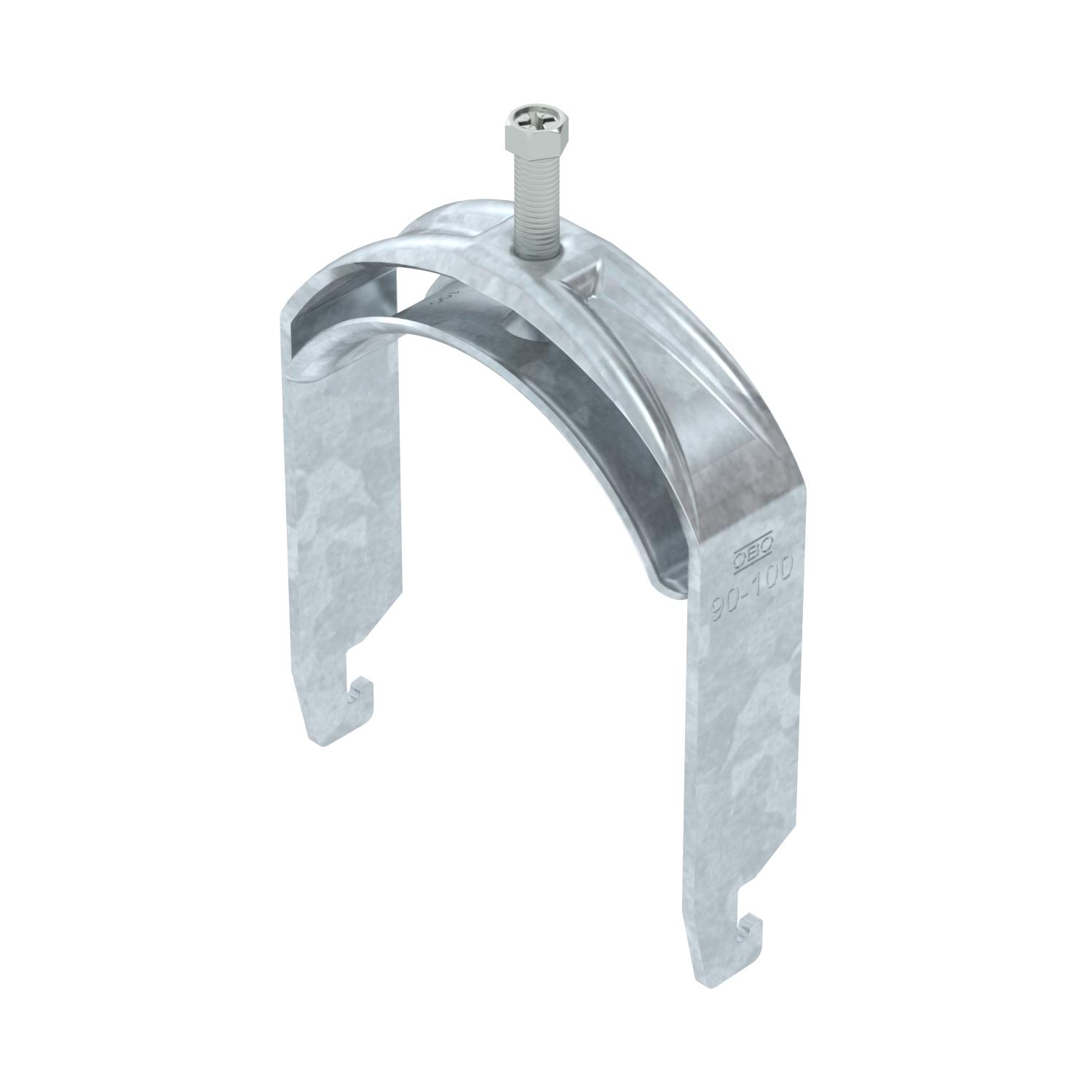

Lučna obujmica sa U-stopom, metalno pritisno korito sa zaobljenim ivicama radi zaštite kabla. Za vertikalnu i horizontalnu montažu jednog pojedinačnog kabla na C-šinu Za širinu proreza 18 - 22 mm. Pomoću zavrtnja sa 1-strukim navojem pričvrstiti na pritisno korito, univerzalna šestostrana glava zavrtnja SW10, sa ravnim ili krstastim prorezom. Pogodno za montažu u zatvorenom i na otvorenom prostoru. Preporučuje se upotreba kontrakadice

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cevi	1
Debljina lima	3 mm

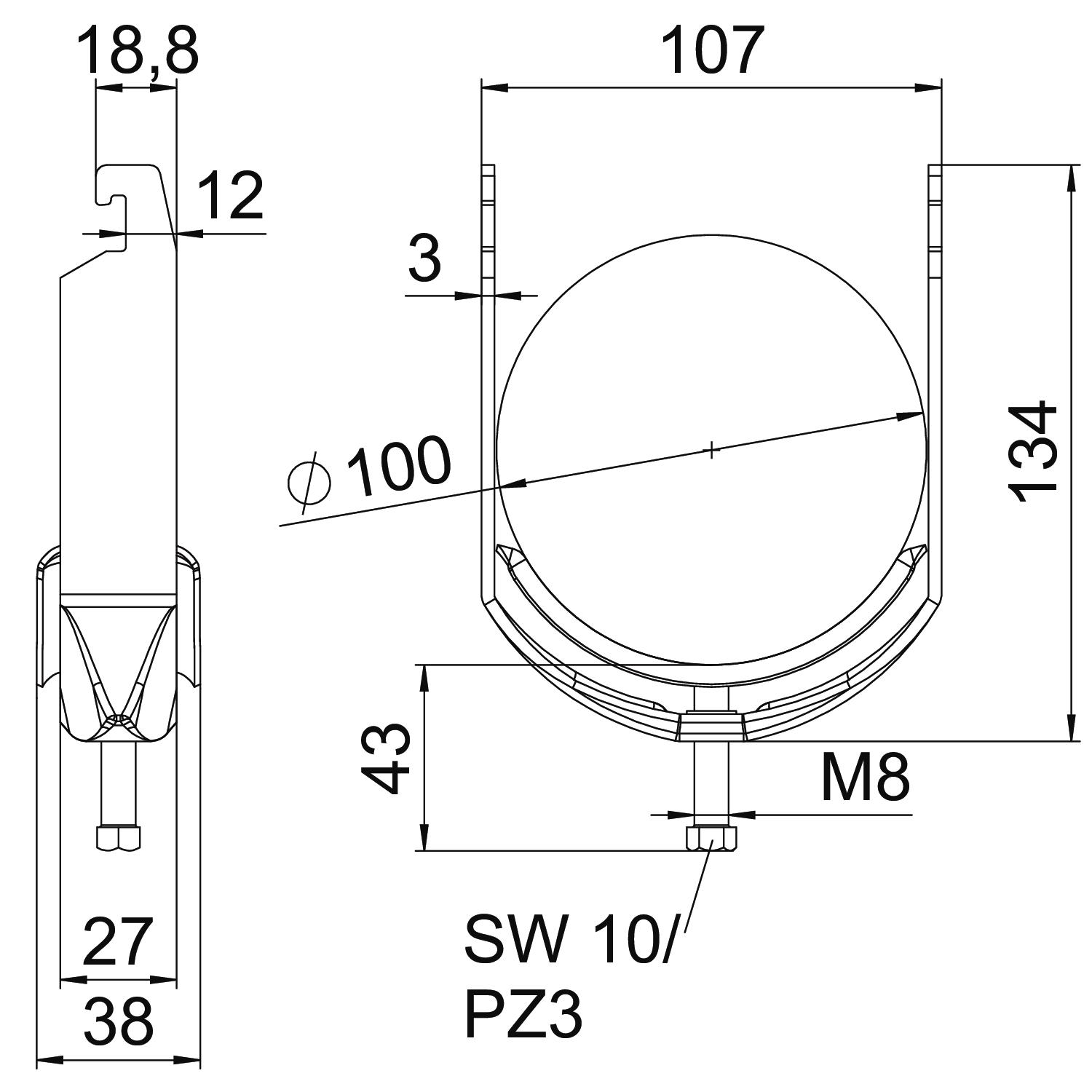

Dimenzija	90-100mm
Dimenzija A	27 mm
Dimenzija B	107 mm
Dimenzija C	38 mm
Dimenzija G (mm)	M8
Dimenzija H	134 mm
Dimenzija L	43 mm
Dimenzija t	3 mm
Dodatak materijal	Čelik
Dodatak površina	toplo pocinkovano
Dužina	27 mm
Dužina spoljne dimenzije	38 mm
Maks. Zatezni momenat	5 Nm
Materijal	Čelik

Materijal korita	Čelik
Način montaže	Profilna šina
Navoj	M8
Održavanje funkcionalnosti	da
Površina	vruće pocinkano utapanjem
Sa kontrakoritom	ne
Sa metalnim koritom	da
Sa plastičnim koritom	ne
Širina	107 mm
Širina proreza	10 mm
Visina	134 mm
za prečnik cevi maks.	100 mm
za prečnik cevi min.	90 mm
za šine širine proreza (sa intervalom) maks.	22 mm
za šine širine proreza (sa intervalom) min.	18 mm
Zatezna oblast D maks.	100 mm
Zatezna oblast D min.	90 mm

Svi tipovi

Svi tipovi

Tip	Zatezna oblast D min.	Zatezna oblast D maks.	Maks. Zatezni momenat	Br.art.	Količina	malo pakovanje
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Komad	100 Komad
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Komad	100 Komad
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Komad	100 Komad
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Komad	100 Komad
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Komad	100 Komad
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Komad	100 Komad
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Komad	100 Komad
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Komad	100 Komad
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Komad	100 Komad
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Komad	100 Komad
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Komad	50 Komad
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Komad	25 Komad
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Komad	25 Komad
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Komad	25 Komad
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Komad	25 Komad
