Mala razvodna tabla 5 podeoka, sa steznom klemom polikarbonatna

Br.art. 2008844 | EAN 4012196465750

2008844 / SDB 05 PC
191 mm
151 mm
126 mm
Utično
Opis proizvoda
Opis proizvoda

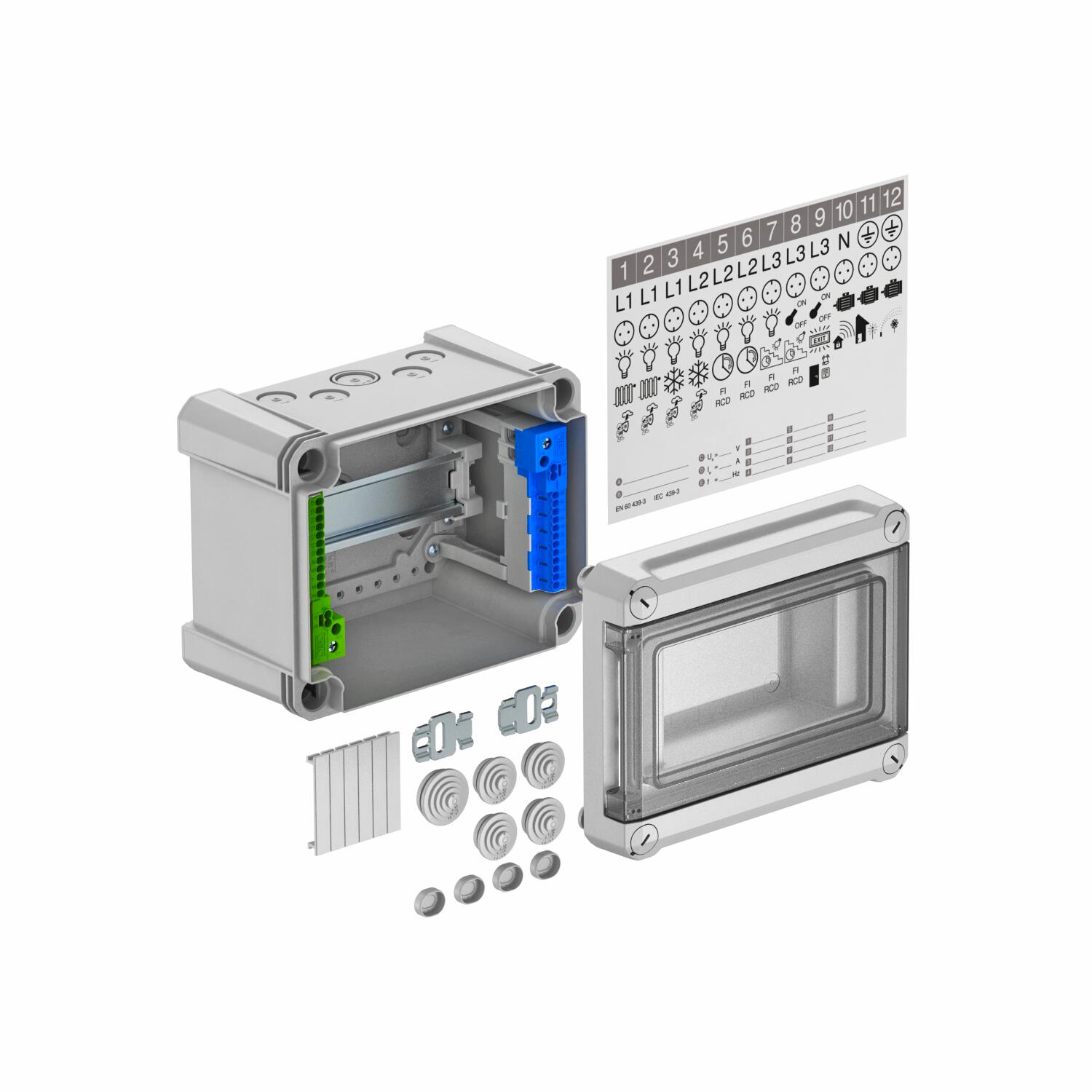

Mala razvodna tabla sa steznom lajsnom za nadzirnu montažu, za potpodelu struje u unutrašnjem i spoljašnjem prostoru prema IEC 439-3. Sa prethodno montiranom profilnom šinom od 35 mm. Tip zaštite IP66 i stepen zaštite IK08. Transparentni poklopac za uvrtanje vijaka, sa prorezom.
- zaštitno izolovano za najviše 5 podeoka
- Set steznih lajsni koji se sastoji od: po jedne PE/N kleme (1x25 mm² i 1x16 mm² navojnog mesta za kleme, 2x4 mm² i 12x2,5 mm² utične kleme), mini profilne šine, uputstva za montažu i pričvrsnog seta
- Tablice sa oznakama za priključene potrošače
- 4 elastične uvodnice za kablove i provodnike Ø 20mm za prečnike kabla 0-17 mm
- 1 elastična uvodnica za kablove i provodnike Ø 25 mm za prečnike kabla 0-22 mm
- po 4 pripremljena otvora Ø 20 mm gore i dole
- po 1 kombinovani pripremljeni otvor Ø 20/25 mm gore i dole
- 4 zaštitne kapice za vijke
- 2 spoljna pričvrsna elementa od nerđajućeg čelika
- pokrivne trake za zatvaranje nekorišćenih deljivih jedinica
Odgovara za montažu u unutrašnjoj i spoljašnjoj oblasti;
VDE-ispitano prema DIN EN 61439;
Pribor:
· Set blokova sa klemama sastoji se od: po jedne PE/N kleme (1x25 mm² i 1x16 mm² navojnog mesta za kleme; 2x4 mm² i 12x2,5² mm utične kleme), mini-profilne šine, uputstva za montažu i pričvrsnog seta
· Samolepljivi piktogrami za obeležavanje instalacija;
· Četiri elastične uvodnice za kablove i provodnike Ø20mm za prečnike kabla 0-17 mm
· Elastična uvodnica za kablove i provodnike Ø25mm za prečnike kabla 0-22mm
· Dva spoljna pričvrsna elementa od nerđajućeg čelika
· Pokrivne trake za zatvaranje nekorišćenih deljivih jedinica
Nominalna struja 40A
Rasuta energija na 40K 19W
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • UL REZISTENTNO
  • samogasiv 850°C
  • bez halogena; bez hlora, fluora i broma
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Vrsta zaštite IP 66
  • Uvod M20
  • Uvod M25
  • Metrički navoj
  • Nominalni napon 400 V
  • IK Code 08
Tehnički podaci

Tehnički podaci

Boja svetlo siva; RAL 7035
Broj redova 1
Dimenzija 190x150x125
DIN-šina da
Dužina 191 mm
EMT-varijanta ne
Kleme Utično
Materijal Polikarbonat
Mogućnost nadogradnje da
Način montaže instalacionog malog razdelnika Nadgradnja
Nominalna struja 40 A
Nominalni napon 400 V
S katancem ne
Sa montažnom pločom ne
Širina 151 mm
Širina u podeocima 5
Stepen zaštite IK-kod IK08
Transparentan poklopac da
Varijanta poklopca malog razdelnika sa izrezom
Visina 126 mm
Vrsta poklopca Poklopac
Vrsta zaštite IP66
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Kleme Br.art. Količina malo pakovanje
SDB 05 PC 191 mm 151 mm 126 mm Utično 2008844
1 Komad
