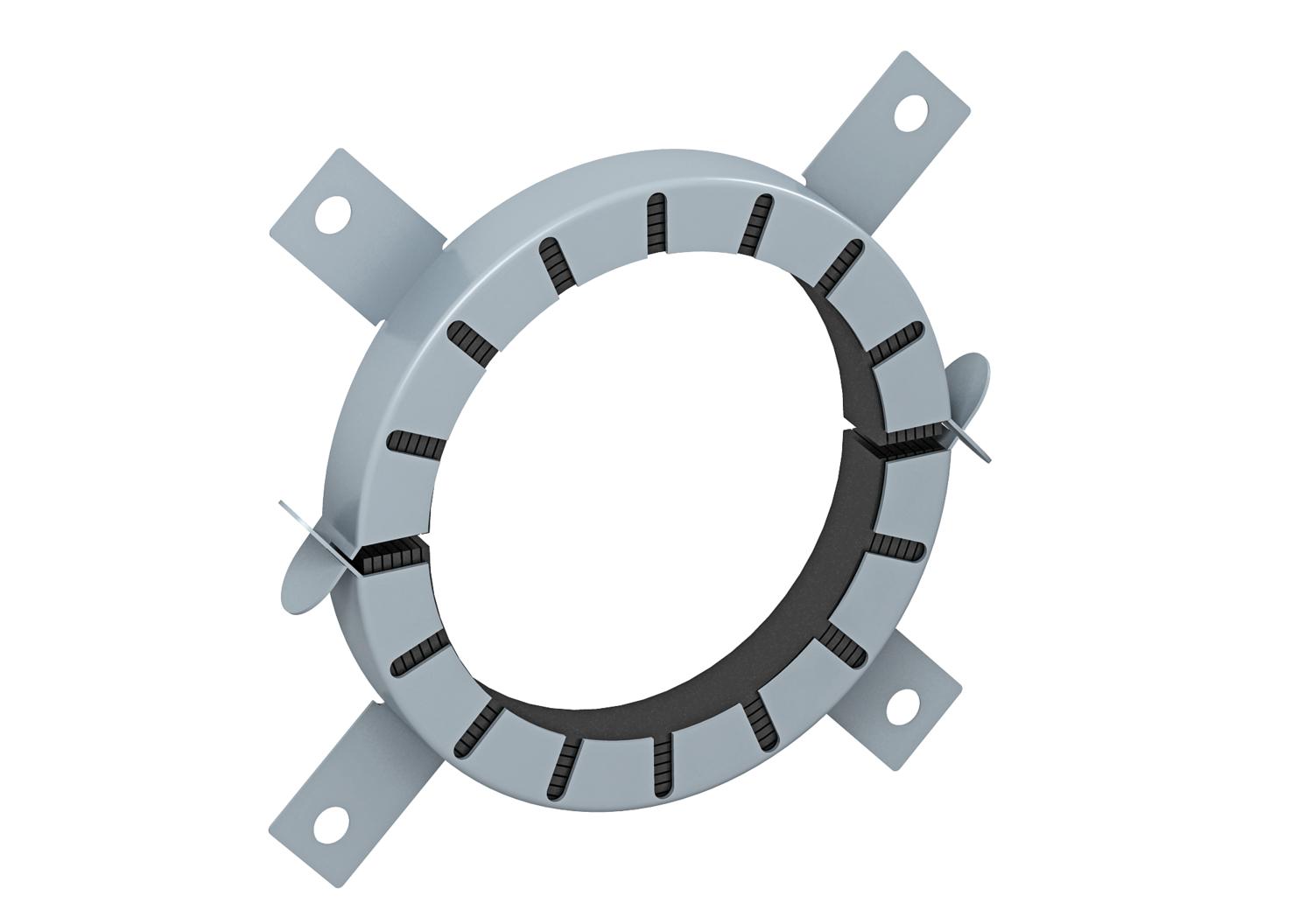

Manžetna za cev s 4 pričvrsne vezice

Br.art. 7202204 | EAN 4012195856603

Opis proizvoda
Opis proizvoda
Obruč za negorive i gorive cevi.

U slučaju požara, protivpožarni umetci u kućištu od čeličnog lima pritiskaju zapaljene termoplastične cevi sa veoma visokim pritiskom naduvavanja. Unutrašnja primena Pričvršćivanje pomoću tipli ili navojnih šipki M6 do veličine 75, zatim M8.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
Tehnički podaci

Tehnički podaci

Boja sivo

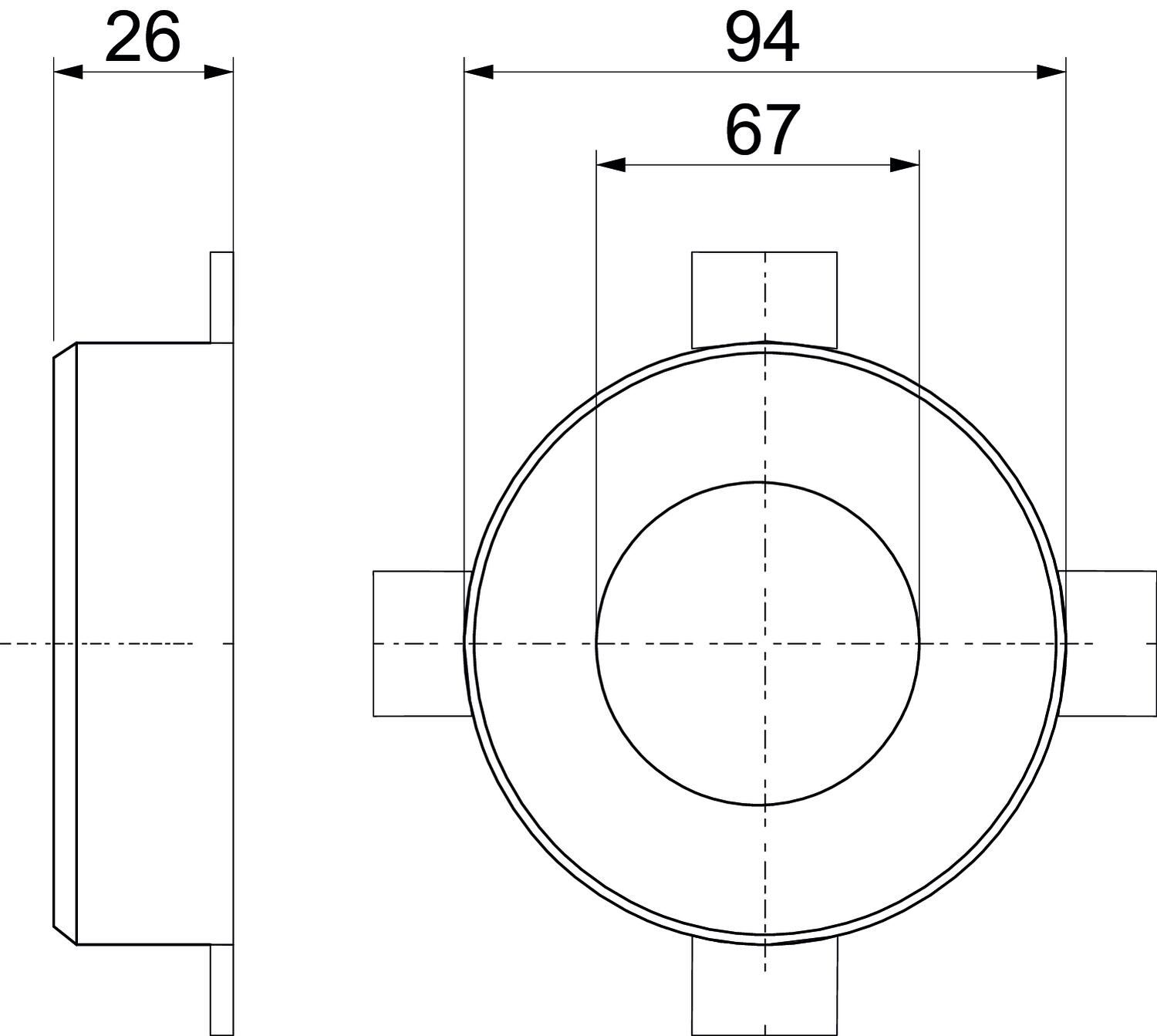

Dimenzija Ø63mm
Dimenzija D 67 mm
Dimenzija D min. 94 mm
Dimenzija h 26 mm
Dužina 94 mm
Materijal Građevinski materijal za ubrizgavanje
Potreban pribor da
Širina 94 mm
Visina 26 mm
za prečnik cevi maks. 65 mm
za prečnik cevi min. 63 mm
Svi tipovi

Svi tipovi

Tip za prečnik cevi min. za prečnik cevi maks. Dimenzija D min. Dimenzija D Dimenzija h Br.art. Količina malo pakovanje
TCX-063 63 mm 65 mm 94 mm 67 mm 26 mm 7202204
1 Komad
TCX-075 75 mm 77 mm 106 mm 79 mm 26 mm 7202205
1 Komad
TCX-090 90 mm 92 mm 132 mm 94 mm 26,6 mm 7202206
1 Komad
TCX-110 110 mm 112 mm 155 mm 114 mm 26,6 mm 7202207
1 Komad
TCX-125 125 mm 127 mm 172 mm 129 mm 40 mm 7202208
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Protivpožarni git u patroni Protivpožarni git u patroni DSX-K 7202300
1 Komad
Pločica za označavanje DE Pločica za označavanje DE KS-S DE 7205425
1 Komad
