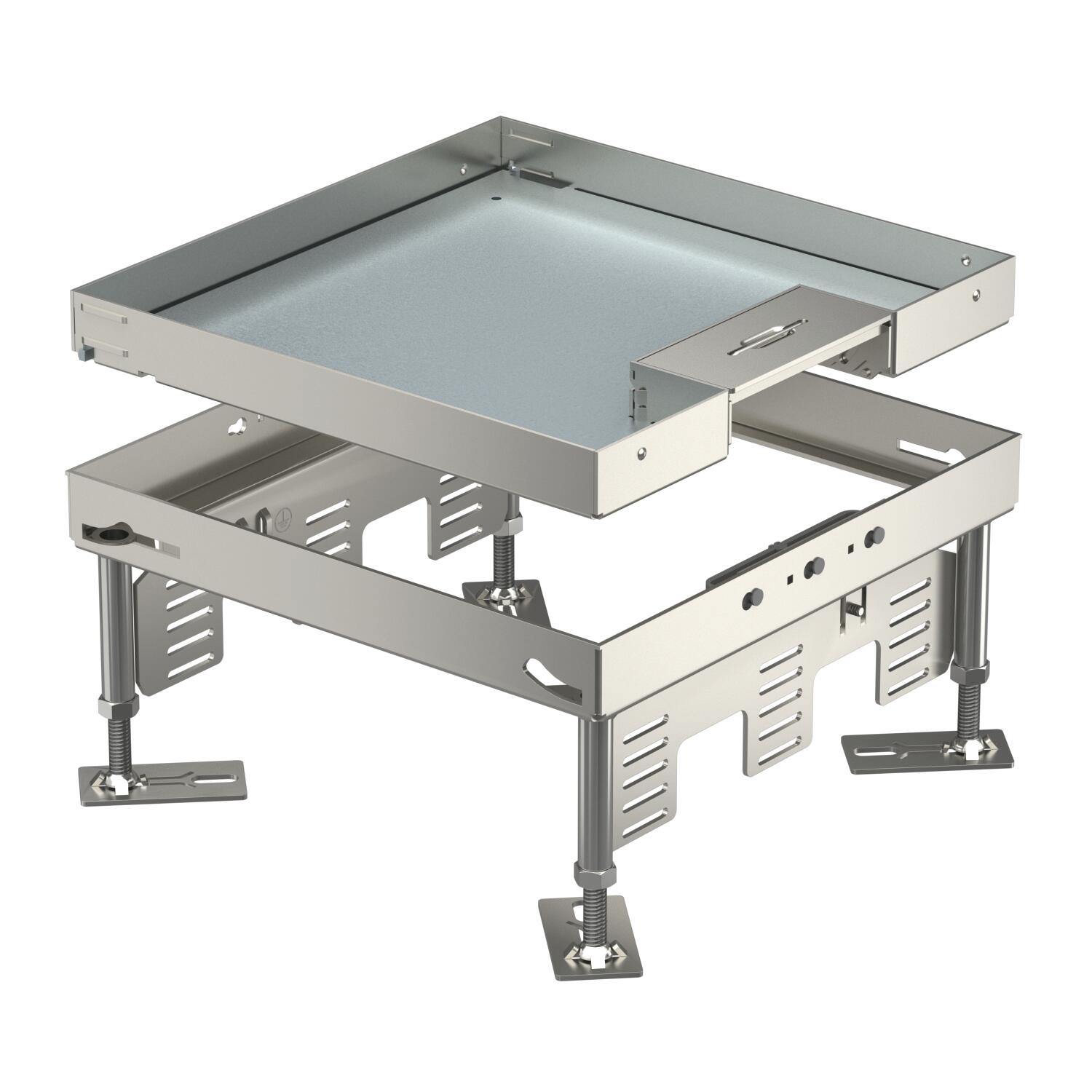

Metalne podne kutije sa nivelacijom i izlazom za kabal, RKSN, nerđajući čelik

Br.art. 7409218 | EAN 4012195867227

Okretni izlaz za kabal
9
Opis proizvoda

Opis proizvoda

Metalna podna kutija sa stopicama sa izlazom za kabl nominalne veličine 9 za ugradnju instalacionih uređaja u podove sa suvim održavanjem u unutrašnjim oblastima.
Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata.
  • Udruženje elektrotehnike, elektronike i informacione tehnike e.V, Nemačka
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA declaration of conformity
Tehnički podaci

Tehnički podaci

Broj izlaza za provodnike 1
Broj kutija za uređaje 3
Broj uređaja koji mogu da se ugrade 12
Debljina podne obloge 20 mm

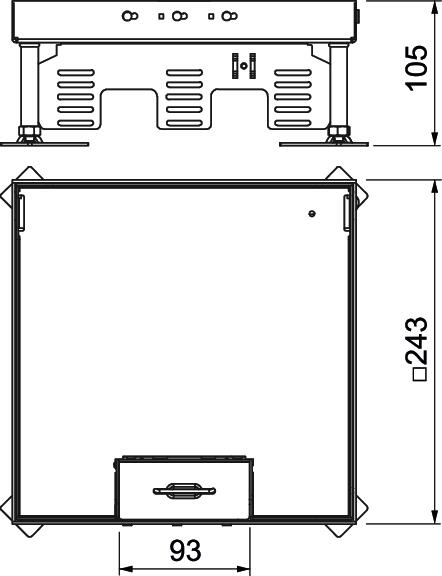

Dimenzija 243x243mm
Dimenzija h 105 mm
Dozvole VDE
Dužina 243 mm
Dužina ugradne dimenzije 244 mm
Materijal plemeniti čelik, nerđajući 1.4301
Nivelaciona oblast maks. 150 mm
Nivelaciona oblast min. 105 mm
Nominalna veličina 350 mm
Nominalna veličina za ugradne jedinice 9
Nosač uređaja za montažu kutija za uređaje da
Održavanje poda suvo
Odvojivo ne
Pogoduje za ugradnju u duple podove da
Pogoduje za ugradnju u ošupljene podove da
Širina 243 mm
Širina ugradne dimenzije 244 mm
Stepen zaštite IK-kod IK10
Tip ugradnog sistema UT4
Ugradna dubina 105 mm
Varijanta kvadratno
Varijanta izlaza za provodnik Okretni izlaz za kabal
Varijanta za velika opterećenja ne
Vertikalno opterećenje, mala površina do 3.000 N
Vertikalno opterećenje, velika površina do 15.000 N
Visina poda maks. 150 mm
Visina poda min. 105 mm
Vrsta zaštite (IP) u korišćenom stanju IP20
Vrsta zaštite (IP) u nekorišćenom stanju IP40
Svi tipovi

Svi tipovi

Tip Visina poda min. Visina poda maks. Debljina podne obloge Dimenzija h Varijanta izlaza za provodnik Nominalna veličina za ugradne jedinice Br.art. Količina malo pakovanje
RKSN2 9 VS 20 105 mm 150 mm 20 mm 105 mm Okretni izlaz za kabal 9 7409218
1 Komad
RKSN2 9 VS 25 110 mm 155 mm 25 mm 110 mm Okretni izlaz za kabal 9 7409220
1 Komad
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje
Element za nivelaciju RKNEV2 Element za nivelaciju RKNEV2 RK NEV2 110 7405815
1 Jedinica pakovanja
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm UT4 45 4 7408727
1 Komad

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Podizač, 300 N Podizač, 300 N WZ 1029 7408634
1 Komad
