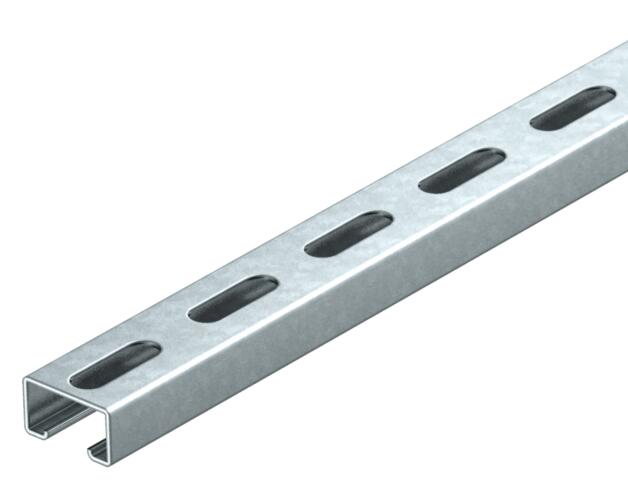

Montažna šina MS4022, za velika opterećenja, prorez 18 mm, FT, perforirana

Br.art. 1121979 | EAN 4012195050230

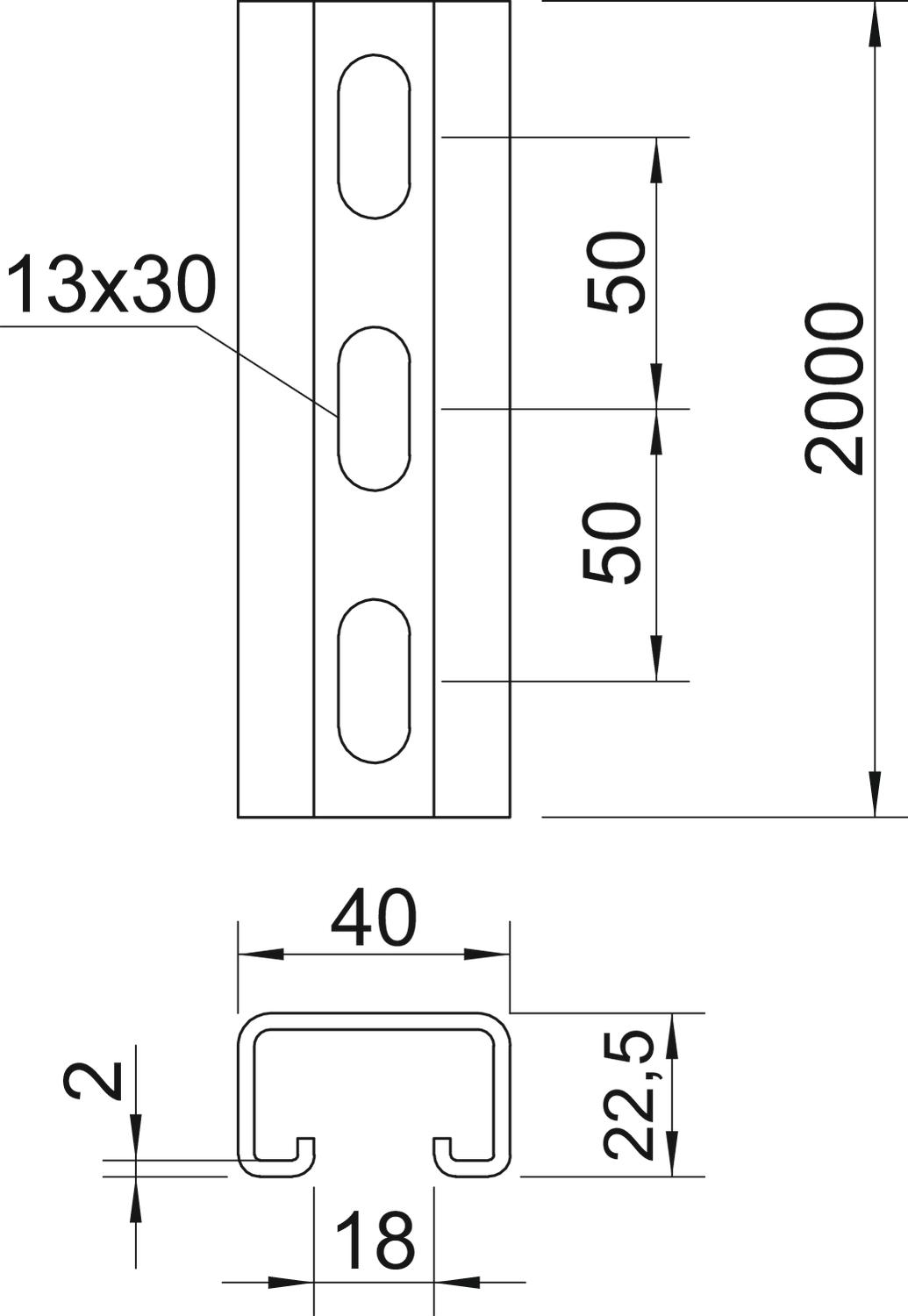

40 mm
22,5 mm
2 mm
vruće pocinkano utapanjem
Opis proizvoda
Opis proizvoda
C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Širina proreza 18 mm
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Uređaj za postavljanje tiplova
  • Plinski uređaj za eksere
  • Klasaodržanja funkcionalnosti E30
  • Klasaodržanja funkcionalnosti E90
Tehnički podaci

Tehnički podaci

CO₂ otisak (GWP) od kolevke do kapije 3,386 kg CO₂e / 1 Metar
Debljina materijala 2 mm
Dimenzija 2000x40x22,5
Dimenzija L 2000 mm
Dužina 2000 mm
Materijal Čelik
Može da se lomi ne
Oblik profila C-profil
Održavanje funkcionalnosti da
Površina vruće pocinkano utapanjem
Razmak perforacije po sredini 50 mm
S perforacijama da
Sa nazubljenjem ne
Širina 40 mm
Širina proreza 18 mm
Statička vrednost A 1,74 cm²
Statička vrednost ly 1,18 cm
Statička vrednost lz 4,45 cm
Statička vrednost Wy 1,05 cm²
Statička vrednost Wz 2,23 cm²
Varijanta Jednostruki profil
Visina 22,5 mm
Vrsta perforacija Zadnja strana perforirana
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Debljina materijala Površina Br.art. Količina malo pakovanje
MS4022P6000FT 6000 mm 40 mm 22,5 mm 2 mm vruće pocinkano utapanjem 1121898
6 m
MS4022P2000FT 2000 mm 40 mm 22,5 mm 2 mm vruće pocinkano utapanjem 1121979
2 m
Dodatna oprema

Pribor za montažu

Proizvodi Tip Br.art. Količina malo pakovanje
Klizna matica ZL Klizna matica ZL MS40SN M10 ZL 1147114
50 Komad
Vijak kukaste glave ZL Vijak kukaste glave ZL MS40HB M10x30 ZL 1148118
50 Komad
Lučna obujmica, 1-struka, plastična potisna kadica FT Lučna obujmica, 1-struka, plastična potisna kadica FT 2056U 22 FT 1175211
100 Komad
