Montažna šina MS4022, za velika opterećenja, prorez 18 mm, FT, perforirana 6000 | 40 | 22,5 | 2 | vruće pocinkano utapanjem

Montažna šina MS4022, za velika opterećenja, prorez 18 mm, FT, perforirana

Br.art. 1121898 | EAN 4012195049937

Br.art. / Tip

Dužina

Širina	40 mm

Visina	22,5 mm

Debljina materijala	2 mm

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

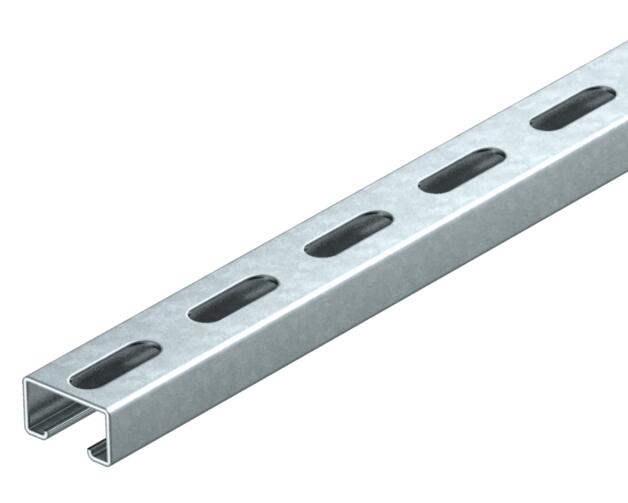

C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.

Tehnički podaci

Tehnički podaci

Debljina materijala	2 mm

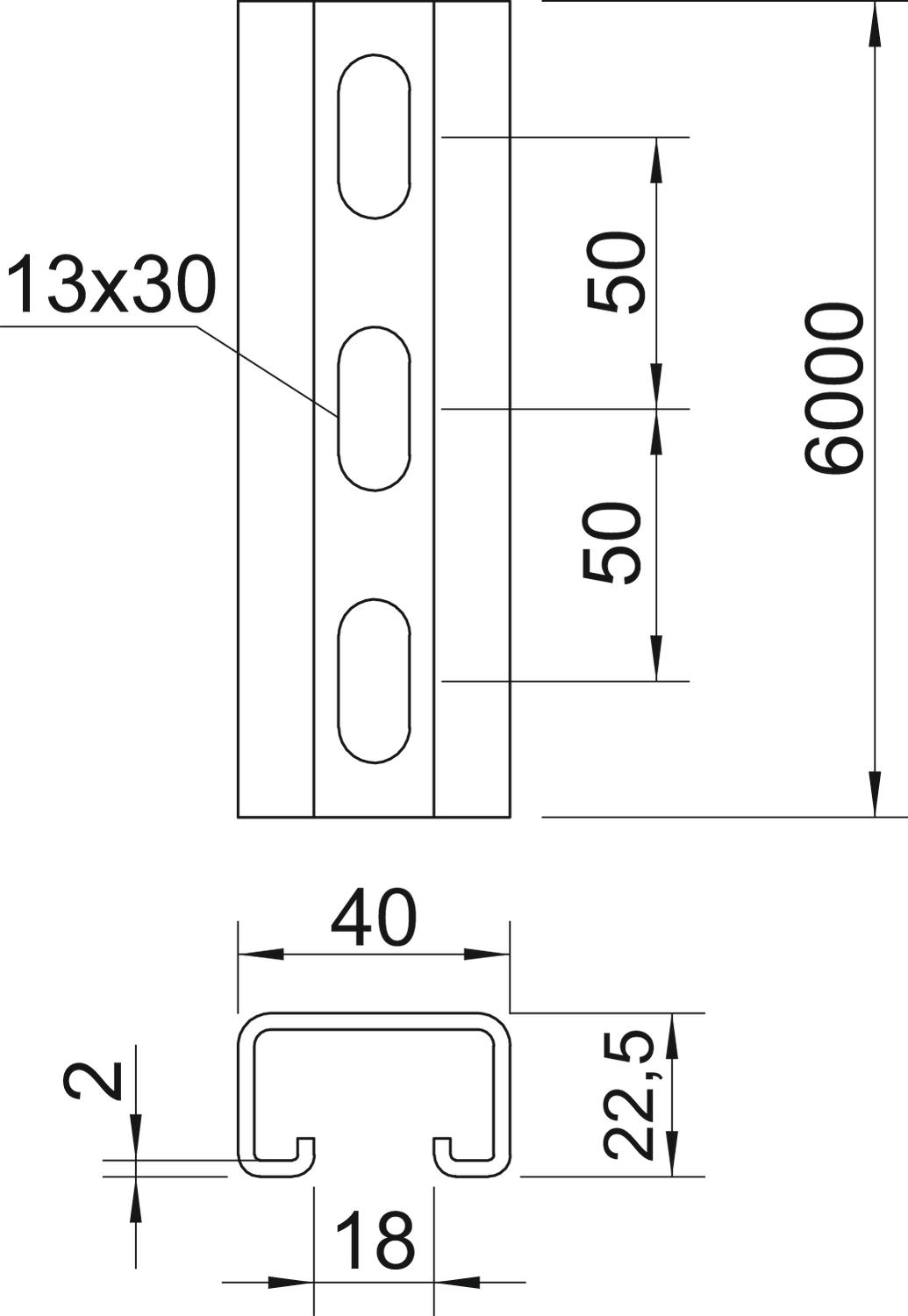

Dimenzija	6000x40x22,5
Dimenzija L	6000 mm
Dužina	6000 mm
Materijal	Čelik
Može da se lomi	ne
Oblik profila	C-profil
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Razmak perforacije po sredini	50 mm
S perforacijama	da

Sa nazubljenjem	ne
Širina	40 mm
Širina proreza	18 mm
Statička vrednost A	1,74 cm²
Statička vrednost ly	1,18 cm
Statička vrednost lz	4,45 cm
Statička vrednost Wy	1,05 cm²
Statička vrednost Wz	2,23 cm²
Varijanta	Jednostruki profil
Visina	22,5 mm
Vrsta perforacija	Zadnja strana perforirana

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Debljina materijala	Površina	Br.art.	Količina	malo pakovanje
MS4022P6000FT	6000 mm	40 mm	22,5 mm	2 mm	vruće pocinkano utapanjem	1121898	m	6 m
MS4022P2000FT	2000 mm	40 mm	22,5 mm	2 mm	vruće pocinkano utapanjem	1121979	m	2 m

Dodatna oprema

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Klizna matica ZL	MS40SN M10 ZL	1147114	Komad	50 Komad
Vijak kukaste glave ZL	MS40HB M10x30 ZL	1148118	Komad	50 Komad
Lučna obujmica, 1-struka, plastična potisna kadica FT	2056U 22 FT	1175211	Komad	100 Komad
