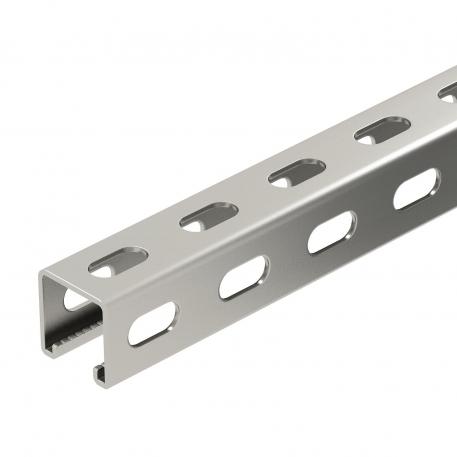

Montažna šina, MS4141, prorez 22 mm, A2, bočna perforacija

Br.art. 1123016 | EAN 4012195698340

41 mm
41 mm
2 mm
svetlo, naknadno obrađeno
Opis proizvoda

Opis proizvoda

C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • Lučna obujmica za C profilnu šinu, širina proreza 18-22 mm
  • Širina proreza 22 mm

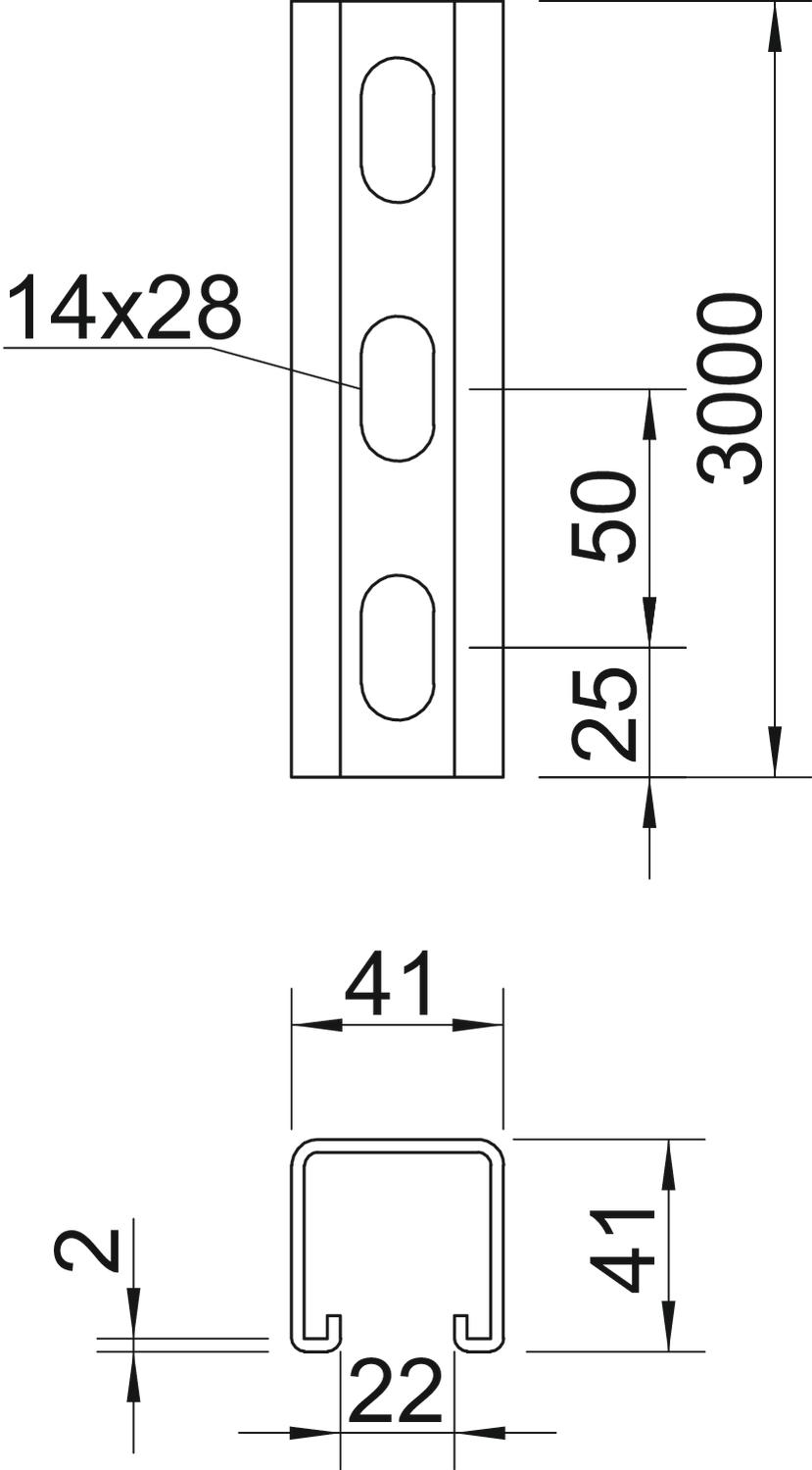

Tehnički podaci

Tehnički podaci

Debljina materijala 2 mm
Dimenzija 3000x41x41
Dimenzija L 3000 mm
Dužina 3000 mm
Materijal plemeniti čelik, nerđajući 1.4301
Može da se lomi ne
Oblik profila C-profil
Održavanje funkcionalnosti ne
Površina svetlo, naknadno obrađeno
Razmak perforacije po sredini 50 mm
S perforacijama da
Sa nazubljenjem da
Širina 41 mm
Širina proreza 22 mm
Statička vrednost A 2,01 cm²
Statička vrednost ly 5,13 cm
Statička vrednost lz 5,88 cm
Statička vrednost Wy 2,51 cm²
Statička vrednost Wz 2,69 cm²
Varijanta Jednostruki profil
Veličina rupe 14x28 mm
Visina 41 mm
Vrsta perforacija 3 strane perforirane
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Debljina materijala Površina Br.art. Količina malo pakovanje
MSL4141PP1000A2 1000 mm 41 mm 41 mm 2 mm svetlo, naknadno obrađeno 1123014
1 m
MSL4141PP3000A2 3000 mm 41 mm 41 mm 2 mm svetlo, naknadno obrađeno 1123016
3 m
MSL4141PP6000A2 6000 mm 41 mm 41 mm 2 mm svetlo, naknadno obrađeno 1123018
6 m
Dodatna oprema

Sistemski pribor

Proizvodi Tip Br.art. Količina malo pakovanje

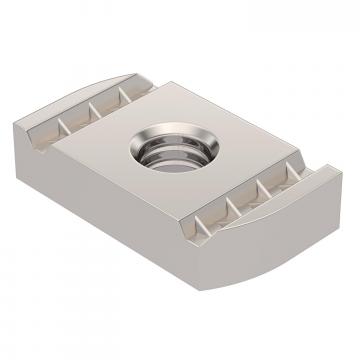

Klizna matica, A4 Klizna matica, A4 MS41SN M10 A4 1147234
50 Komad
Vijak sa čekić glavom A4 Vijak sa čekić glavom A4 MS41HB M10x30 A4 1148422
50 Komad
Lučna obujmica, 1-struka, plastična potisna kadica FT Lučna obujmica, 1-struka, plastična potisna kadica FT 2056U 22 FT 1175211
100 Komad

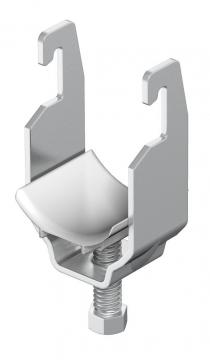

Lučna obujmica, 1-struka, plastično pritisno korito A2 Lučna obujmica, 1-struka, plastično pritisno korito A2 2056U 12 A2 1178504
50 Komad
