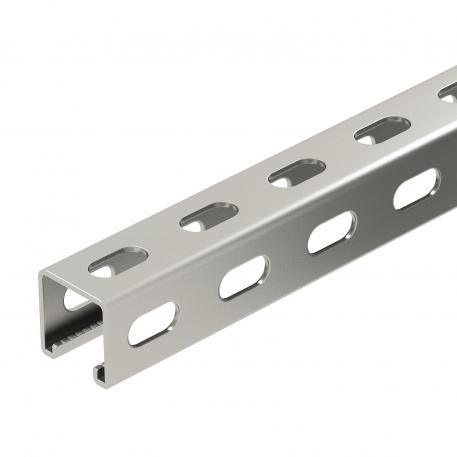

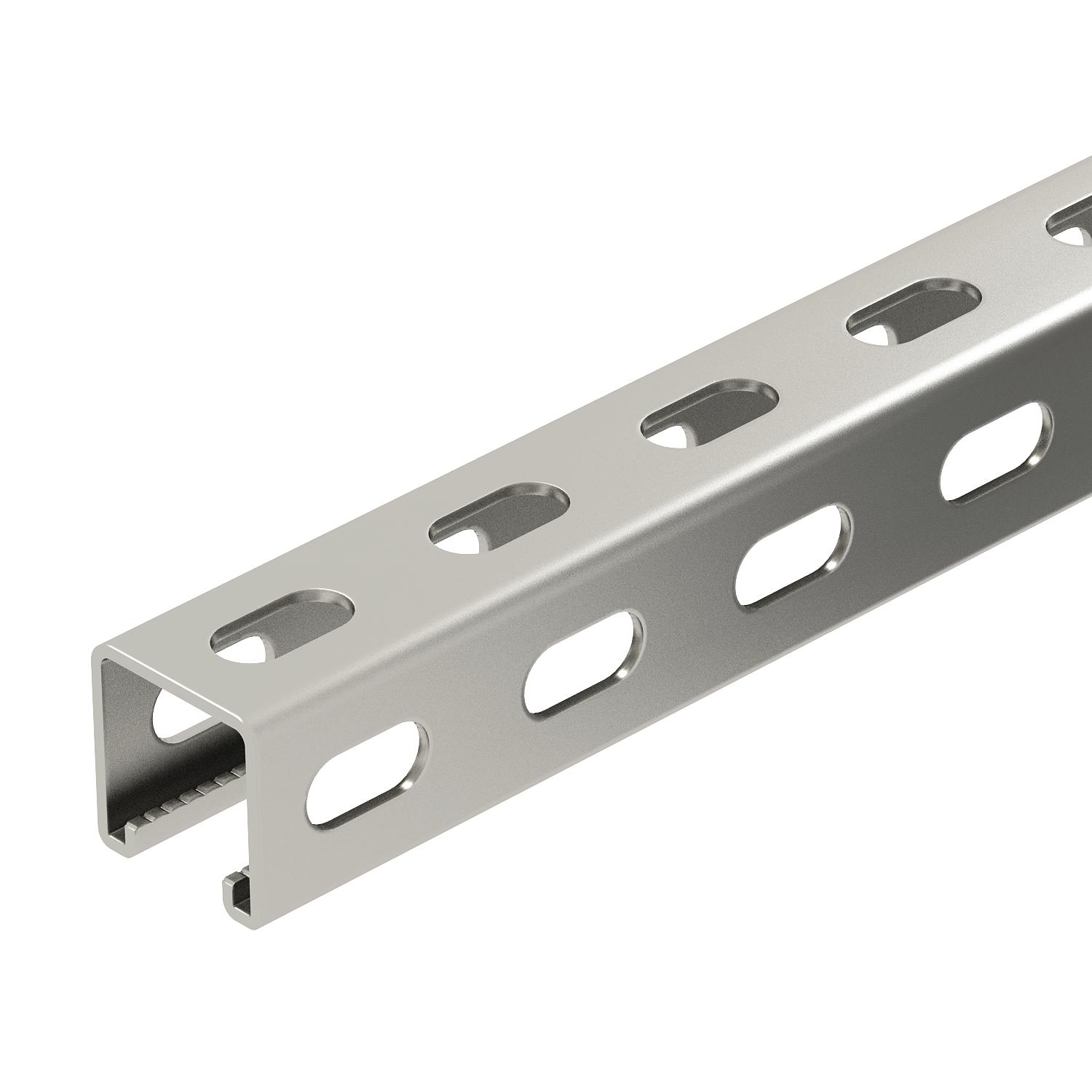

Montažna šina, MS4141, prorez 22 mm, A4, bočna perforacija
Br.art. 1123021 | EAN 4012195698395
- Opis proizvoda
-
Opis proizvoda
C profilna šina za velika opterećenja, za individualnu instalaciju nosećih konstrukcija za npr. nosače kablova ili kao konzola za ormare sklopne opreme. Primenljiva i za postavljanje kablova, u spoju sa lučnim obujmicama sa U-stopom.
-
- Tehnički podaci
-
Tehnički podaci

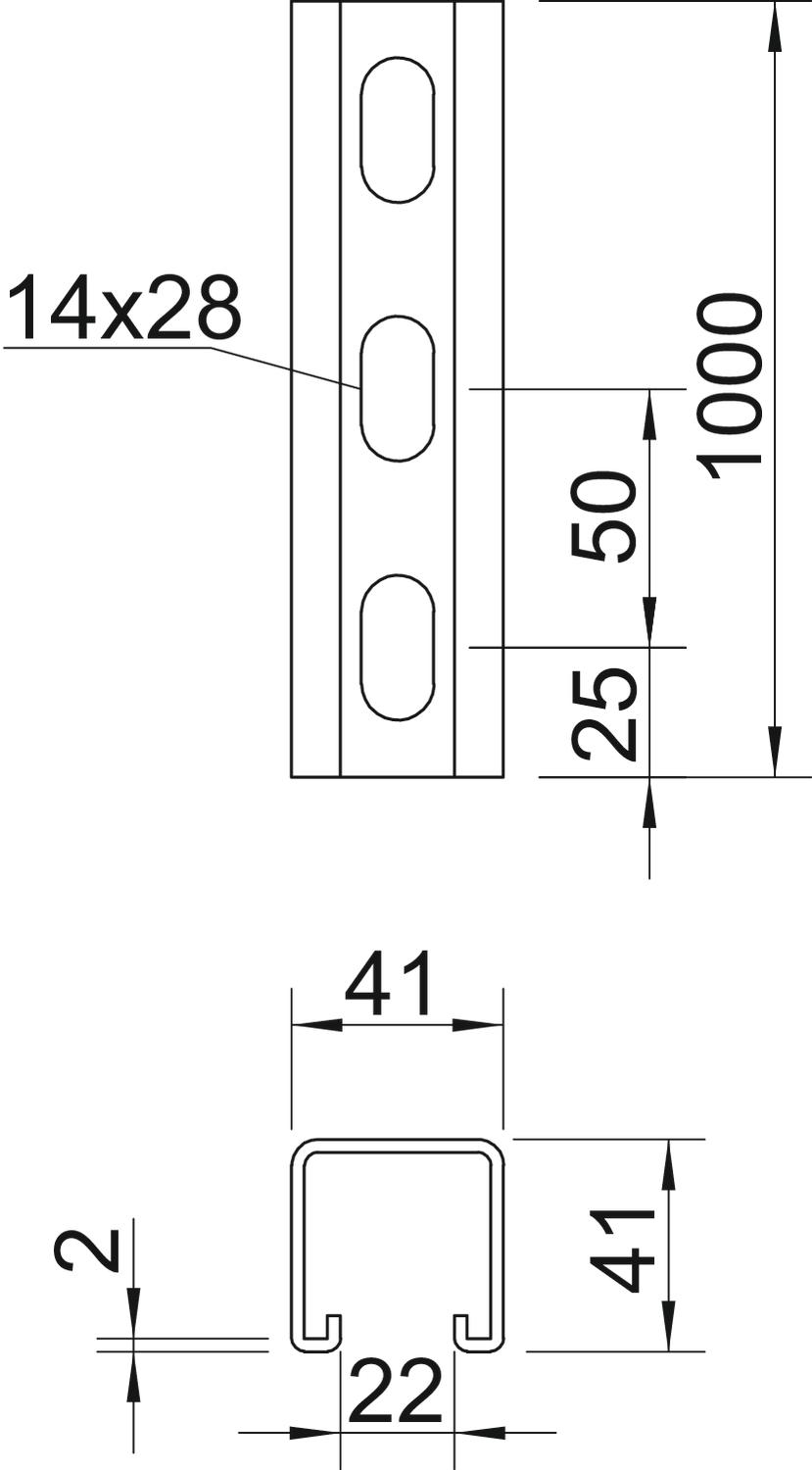

Debljina materijala 2 mm Dimenzija 1000x41x41 Materijal plemeniti čelik, nerđajući 1.4571 Može da se lomi ne Oblik profila C-profil Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Razmak perforacije po sredini 50 mm S perforacijama da Sa nazubljenjem da Širina proreza 22 mm Statička vrednost A 2,01 cm² Statička vrednost ly 5,13 cm Statička vrednost lz 5,88 cm Statička vrednost Wy 2,51 cm² Statička vrednost Wz 2,69 cm² Varijanta Jednostruki profil Veličina rupe 14x28 mm Vrsta perforacija 3 strane perforirane Dimenzije
Dimenzija L 1000 mm Dužina 1000 mm Širina 41 mm Visina 41 mm - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Klizna matica, A4
MS41SN M10 A4 1147234 50 Komad
Vijak sa čekić glavom A4
MS41HB M10x30 A4 1148422 50 Komad - Preuzimanja
-
Informativni list MSL4141PP1000A4 / 1123021 , 0.26MB , pdfBrošura Rail systems , 2.10MB , pdfREACH Izjava o usaglašenosti MSL4141PP1000A4 / 1123021 , 0.12MB , pdfRoHS Izjava o usaglašenosti MSL4141PP1000A4 / 1123021 , 0.12MB , pdf
